Kolejiště TT 252 x 101 výška 32

[Ivan]

Ještě můžeš na tom minisegmentu udělat taky tunel, třeba zastávku, šturc a mít tak hezké diorama do knihovny

[Trixt]

No to mě nenapadlo, ale, ten minisegment je přidělán na pevno k panelu a při jeho zvednutí těsně míjí výstup klimatizace. Určitě ho neplánuji oddělávat. Segment bude uzavřený (žádnou krajinu na něm neplánuji). Odstavený motorák se v něm vlastně schová a pozorovatel to bude vnímat, že odjel někam mimo a chvíli mu bude trvat, než s vrátí.

[Trixt]

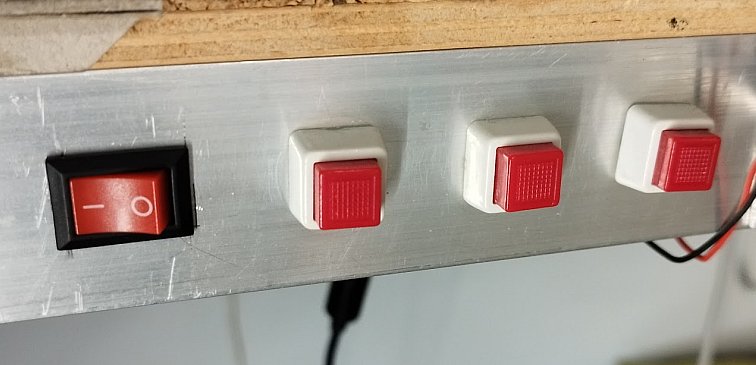

No, dlouhou dobu se prakticky na kolejišti nic nedělo, ale konečně jsem se alespoň v pár drobnostech posunul. První věc, byl jeden malý vypínač, viz obrázek.

Výstup z centrály jsem rozdělil na dva samostatné okruhy, jeden napájí přes vypínač koleje, druhý pak dekodéry pro výhybky. Už mě nebavilo lézt do tunelů a posouvat vlaky ze špatně přehozené výhybky. Vůbec nechápu, že mně to nenapadlo hned na začátku. Předělávat elektro okruhy bylo určitě náročnější, než kdybych je realizoval hned od začátku. Vůbec se mi do toho nechtělo, ale mám to za sebou.

[Trixt]

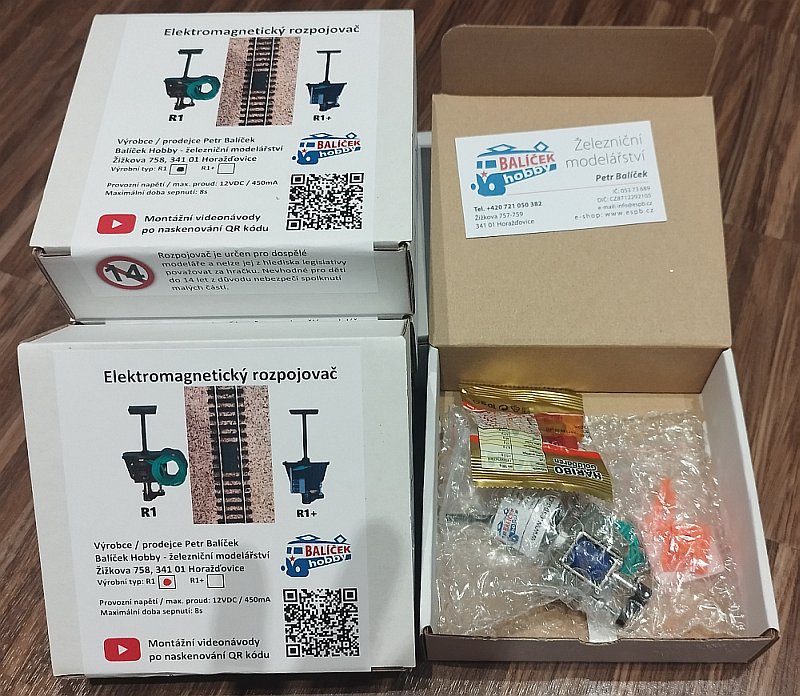

Dalším krokem byly rozpojovače. Trvalo to skoro 4 roky, kdy jsem je začal řešit s Petrem Balíčkem. Konečně jsou ale již k mání viz https://www.espb.cz/Rozpojovace-elektromagneticke-c23_2018_3.htm. Pár jsem jich pořídil.

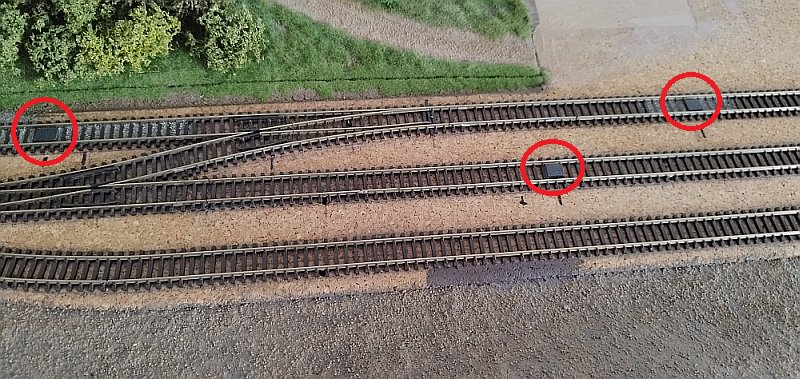

A hned jsem se pustil do instalace. První tři jsou umístěny v koncové, vlastně teď již úvraťové, stanici, viz obrázek.

Ty pravé dva slouží k přepřahu lokomotivy, ten vlevo pak k odstavení 3 vagónů řady 010, když se 714 přesouvá na dotankování či údržbu.

Čtvrtý rozpojovač pak je nainstalován v odbočné stanici, kde slouží k přepřahu lokomotivy. Nejtěžší vždy bylo nastavit TarinControler tak, aby místo zastavení při automatickém řízení bylo opravdu nad rozpojovačem.

Viz video z odbočné stanice: https://youtu.be/IabkwbkxzSQ

[Trixt]

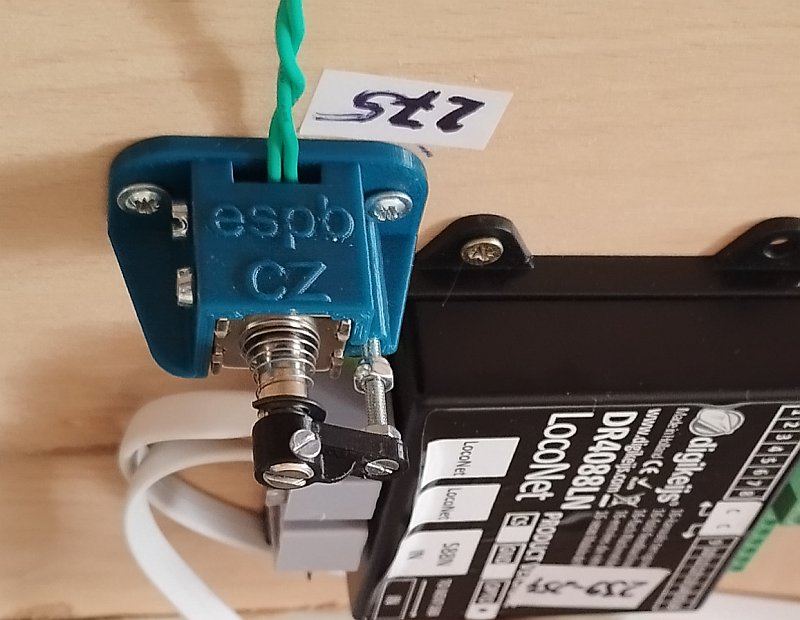

Ještě pohled na rozpojovač zespodu.

[Trixt]

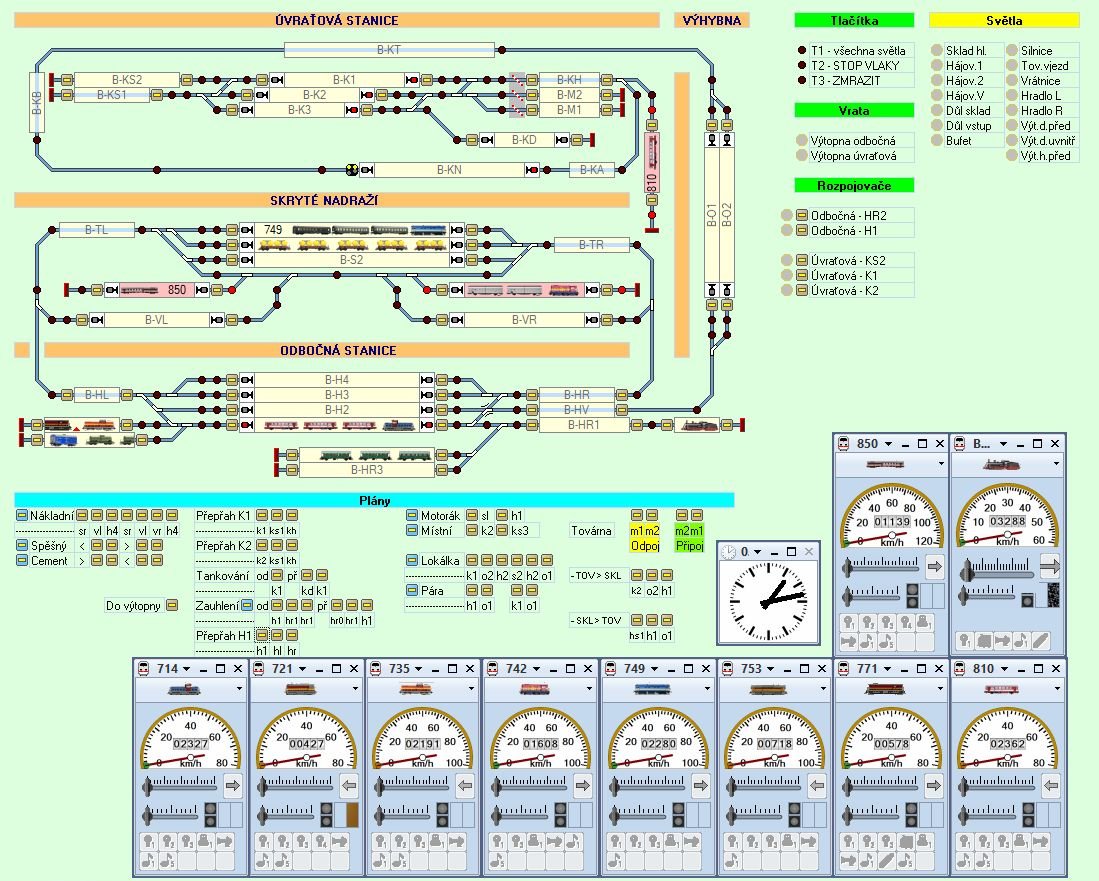

Současně jsem si poupravil i plán v TrainControleru.

[Trixt]

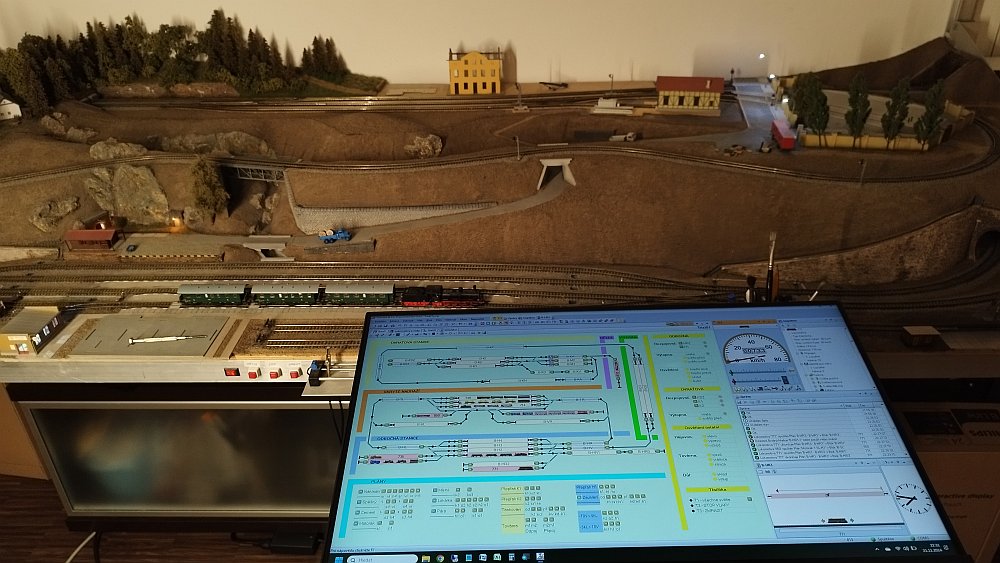

Tak jsem po opravdu dlouhém váhání udělal ještě jeden finančně náročnější krok a pořídil jsem dotykový monitor 24". Současně jsem zvětšil prvky v TrainControleru z rozměru 16x16 na rozměr 20x20, aby se mi lépe klikalo pomocí prstů na jednotlivé ovládací prvky. Díky tomu jsem musel trochu přepracovat rozmístění oken v TC, aby se mi vešly do rozhrazení 1920x1080. Musím říct, že ovládání kolejiště získalo úplně nový rozměr. Je to úplně něco jiného, než když člověk kliká myší. Prostě bomba. Dá se říct, že až na tu cenu to nemá chybu. Foto děláno večer, takže nic moc kvalita, ale pro představu to stačí.

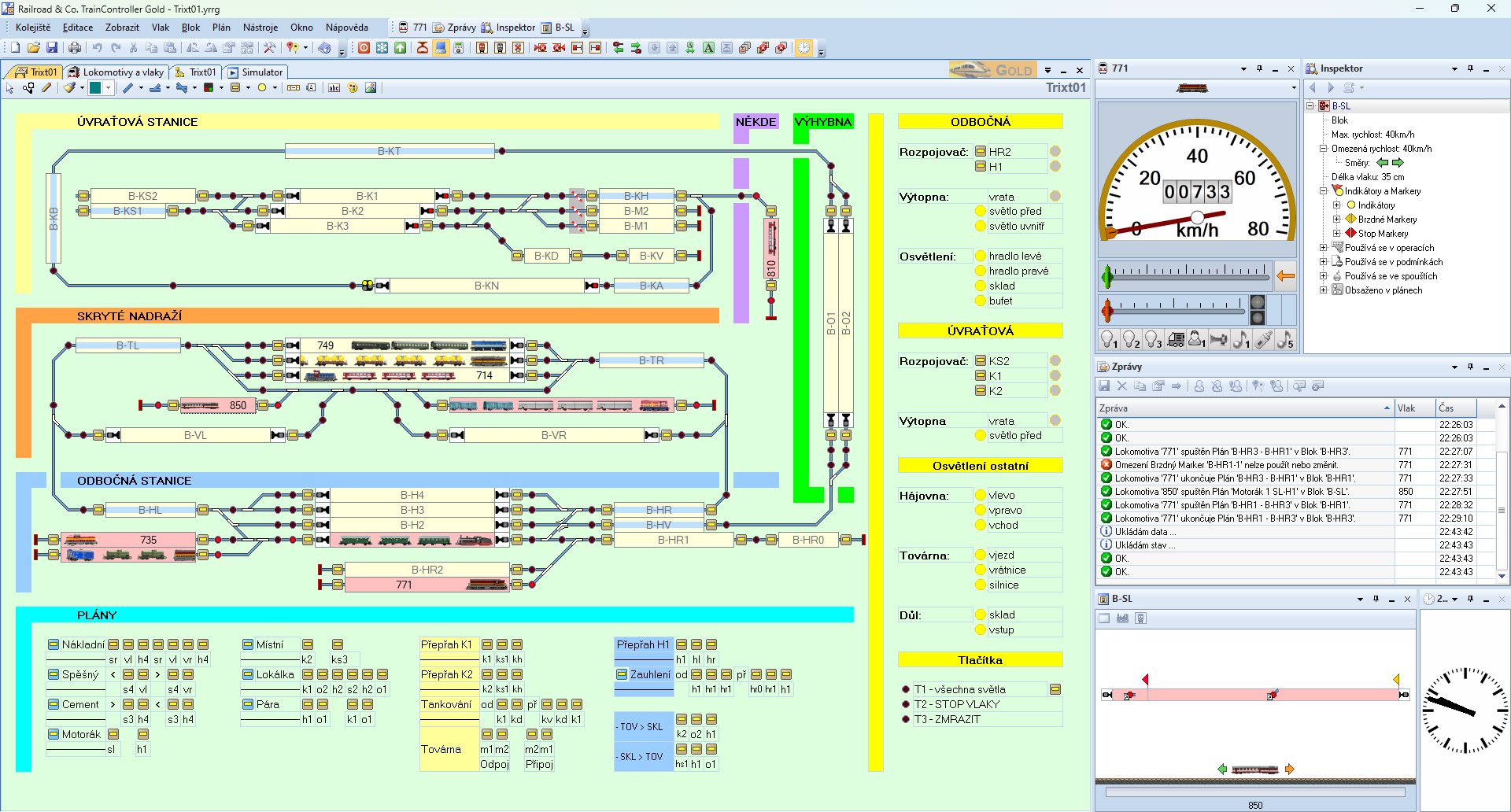

Upravený plán:

[Zlámalík]

Jo, tak to už má smysl.

[HonzaM]

Je prima, že ho je možné položit. U kolejiště s automatickým provozem, ovladanym PC je to ideální. Já už několik let mám monitor s dotykovým ovládáním, koupil jsem ho pro ovládání modulové stanice TrainControllerem, ale strojvedoucím se nelíbilo ovládání na stojícím 20” monitoru a musel jsem k oběma zhlavím postavit tlačítkové ovládací panely. Monitor teď je odložen už několik let na chodbě. Domácí kolejiště ovládám z 19” tabletu.

[Trixt]

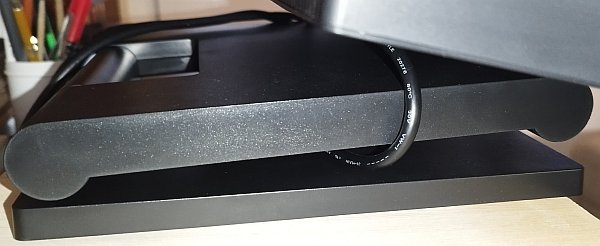

No na stojáka by ten monitor byl k ničemu. Tento monitor má ale podstavec vyřešen skvěle, takže se dá položit jako panel.


[horak]

Aký je to konkrétny typ monitora?
Nejaký link... na inšpiráciu....
Ďakujem

[Trixt]

Je to typ Monitor Philips 242B1TC/00. K pořízení např. na https://www.datart.cz/monitor-philips-242b1tc-00-242b1tc-00.html. Já jsem menší nechtěl, neb čím menší, tím menší ovládací prvky a tím horší ovládání.

[jipol57]

Že jsem tak smělý. Položit na záda jde jakýkoliv monitor, v tomto případě dotykový. Nemusí mít k tomu přizpůsobený podstavec. Jen místo originálního podstavce ho vhodně uložit.

[Zlámalík]

Je to typ Monitor Philips 242B1TC/00. K pořízení např. na https://www.datart.cz/monitor-philips-242b1tc-00-242b1tc-00.html. Já jsem menší nechtěl, neb čím menší, tím menší ovládací prvky a tím horší ovládání.

Ještě je podobné Lenovo ThinkVision T24t-20, jen nejde úplně zplacatit.

[Zlámalík]

Že jsem tak smělý. Položit na záda jde jakýkoliv monitor, v tomto případě dotykový. Nemusí mít k tomu přizpůsobený podstavec. Jen místo originálního podstavce ho vhodně uložit.

Doba monitorů, podložených na stolech ajťáků či zaměstnanců státních úřadů stohem časopisů nebo balíkem papíru už je snad za námi...
