Stanice M.Branice - Oslavany TT Kuehn/Tillig

[hank61]

Ja jsem něco podobného řešil, když jsem chtěl u minulého kolejiště používat peco přestavníky. Tenkrat mě napadlo, abych nemusel používat poměrně drahé originalni pačkové přepínače s vypinanim v koncových polohach použít klasické přepínače doplněne sériově zapojenym mzikovym tlačítkem. Tak by se přepínači dle jejich polohy nastavila vlakova cesta a stiskem tlacitka by se mzikove představily prstavniky, do kterých by po uvolveni mzikoveho tlacitka jiz nesel zadny proud. Jedno tlacitko vy stacilo pro nekolik prestavniku dle uvazovanych vlakovych cest. Poloha prepinacu by současně indikovala nastavni veksli. K realizaci, ale následně nedoslo...

[MirekTT]

Hm, zajímavý nápad hanku61, páčkami přepínačů přednastavit cestu a jedním tlačítkem ji "potvrdit". Musím na to mrknout z pohledu proudu a použité síly vodičů, když se toho pohne víc současně. Ale asi to bude správná cesta, jak zvýšit ochranu přestavníků a ušetřit drátování a kontrolky signalizace přestavení výměn.

[Tomáš]

No teď jsem si uvědomil,že s kondenzátory a střídavým napětím to asi nepůjde...

Jaké jsou další možnosti?? I když to potvrzování tlačítkem není špatný nápad. U přestavníku se píše proudový odběr 1A... takže to tlačítko bude muset být nějaký pořádný,když budu překlápět třeba 6výhybek naráz.

[miroslav lengyel]

Já vidím odběr 13mA,takže méně než přestavník Fleischmann a já přestavuji 6 vekslí najednou pomocí tlačítkového spínače http://www.gme.cz/p-pb11-red-p630-053
který má zatížení 1A.Veškerý rozvod pomocí lanek 0.18 mm2 a nic mi nehoří,ba dokonce vše bez problémů funguje několik let.

[Tomáš]

No nevím,kde jsem na ten údaj s tím 1A došel ... furt jsem si to nějak spojoval s něčím..... a žil jsem v mlze.

Ale musím říct,že Mirek bude mít skutečně pravdu. Všude se uvádí těch 13mA ...

Jinak ty přestavníky se vyrábí dva typy
a) http://ttmodelar.eu/index.php?route=pro ... ct_id=3432
b) http://ttmodelar.eu/index.php?route=pro ... uct_id=805

[Tomáš]

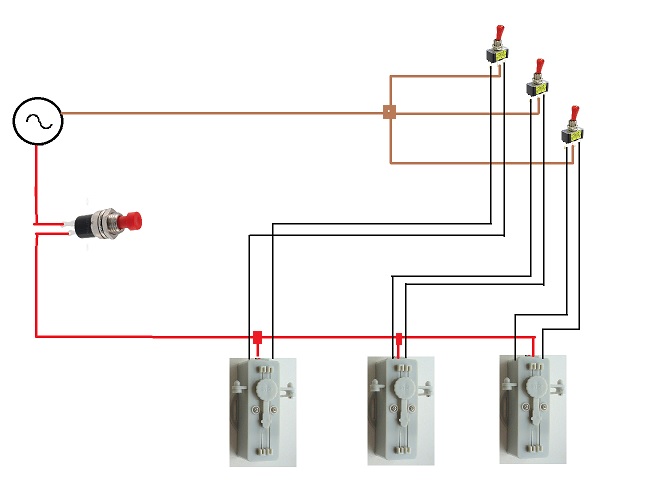

To zapojení s tím tlačítkem by mohlo být takhle ???

Předpokládám,že tlačítko musím držet do té doby,než se přestavníky přesunou?
Nebo to mám špatně a dá se to zapojit tak,abych stiskl a přestavníky se sami přesunuly ??

[MirekTT]

Tomáši - máš to správně, pokud si přimyslíme ty diody, co jsou na vývodech konrádů. A pokud tyto dva vývody spojíš, povedeš od tohoto spoje jen jeden vodič k přepínači, před nímž pomocí dvou dalších stejně řazených diod tento opět rozdělíš na dva póly, ušetříš na drátovačce.

Ferdo
a) v zásadě se nějakým, byť menším lavorem probodni. Netrvám sice na těch 13mA, avšak pro potřeby vláčkařů v našich končinách postačí, že šest zároveň běžících kusů nesežere ani tu ampéru, pokud nebude ňákej z nich zaseklej.
b) psal jsem, psal, nicméně odkaz byl směrován na těch 13mA, ne na cenu. Konrád jde sehnat i levněji.

Tímto bych ze svého pohledu považoval konrádovačku za uzavřenou, pokud se neobjeví někdo se svědectvím, že mu konrád podpálil dům.

[miroslav lengyel]

Conrad na svých stránkách uvádí 50mA,u motorického přestavníku Tillig je uvedeno 65mA.
http://www.conrad.de/ce/de/product/2199 ... l?ref=list

[lukin1]

:
Tímto bych ze svého pohledu považoval konrádovačku za uzavřenou, pokud se neobjeví někdo se svědectvím, že mu konrád podpálil dům.

Škoda že tu nejde dát palec nahoru....takže LIKE (to se mi líbí)!!!!!!!!!!!!!!!:-))))))))))))))

[miroslav lengyel]

Ovšem v návodu se už píše o odběru proudu 1A a to ve všech jazykových mutacích Jinak dobré je si přečíst oddělení recenze uživatelů,kde se například píše,že odběr je vyšší než je uvedeno,ale třeba také to,že hlučnost se dá snížit,pokud se zvolí nižší napětí,zde uvedeno 9V.

[Tomáš]

....no já věděl,že jsem si ten 1A nevymyslel ve spánku....

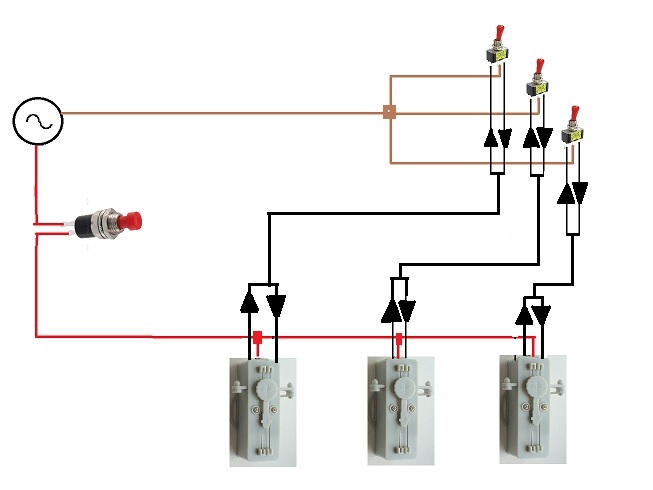

Mirku s těmi diodami jsi to myslel takto? Ono pro mě to je celkem důležitý,já nejsem expert.

Ještě k tomu tlačítku: Musí se to tlačítko tedy držet po celou dobu toho přestavování (běh motorku) ??? , nebo se to dá zapojit tak,abych to tlačítko pouze stiskl a celé překlápění se dělo "automaticky" ..něco jako dát impulz tlačítkem ...


Diody bych mohl použít tyto?
http://www.gme.cz/dioda-1n4007-p220-002

[fulda]

Conrad na svých stránkách uvádí 50mA,u motorického přestavníku Tillig je uvedeno 65mA.
http://www.conrad.de/ce/de/product/2199 ... l?ref=list

To se dá vyložit několika způsoby:
1) Na prázdno 50mA, s výhybkou 65mA a na krátko 1A (na krátko znamená když motor stojí a je napájenej, takže krátkodobě při rozběhu a nebo při zablokování výhybky)
2) mnohem pravděpodobněji je proud na krátko mnohem menší (to se dá změřit ohmmetrem) a ta 1A j zatížitelnost kontaktu u verze s kontaktem.

Ještě k tomu tlačítku: Musí se to tlačítko tedy držet po celou dobu toho přestavování (běh motorku) ??? , nebo se to dá zapojit tak,abych to tlačítko pouze stiskl a celé překlápění se dělo "automaticky" ..něco jako dát impulz tlačítkem ...

Seznam se na google s magickou součástkou "tyristor", určitě se ti bude hodit.

[Tomáš]

Conrad na svých stránkách uvádí 50mA,u motorického přestavníku Tillig je uvedeno 65mA.
http://www.conrad.de/ce/de/product/2199 ... l?ref=list

To se dá vyložit několika způsoby:
1) Na prázdno 50mA, s výhybkou 65mA a na krátko 1A (na krátko znamená když motor stojí a je napájenej, takže krátkodobě při rozběhu a nebo při zablokování výhybky)
2) mnohem pravděpodobněji je proud na krátko mnohem menší (to se dá změřit ohmmetrem) a ta 1A j zatížitelnost kontaktu u verze s kontaktem.

Takže když se součástky budou dimenzovat na 1A tak to musí bohatě stačit ne?

[fulda]

Takže když se součástky budou dimenzovat na 1A tak to musí bohatě stačit ne?

Já bych například použil ten měřák, tím by se to dost vyjasnilo.
Jak píše Míra:

...Jinak dobré je si přečíst oddělení recenze uživatelů,kde se například píše,že odběr je vyšší než je uvedeno...

[Tomáš]

No ten tyristor se mi líbí,ovšem nevím jestli mé schopnosti to zvládnou

A) Spíná se elektrodou K.... jasný
B) Zátěž se zapojuje k Anodě...jasný
C) vypnutí... přeruší se anodový proud. (To přibude další tlačítko?) NEBO Při střídavém proudu (můj případ) se tak děje automaticky v každé záporné půlvlně.... Takže se to vypne samo??
