Stanice M.Branice - Oslavany TT Kuehn/Tillig

[MirekTT]

... Princip mi je zřejmě jasný. ....

Sic jsem už nechtěl zasahovat, ale pokusím se ušetřit Martinovy nervy. Předpokládám, že si myslíš, že struna v trubičce, kterou jsi zakroužkoval, prochází skrz a přestavuje výhybku. On tvůj dotaz tak totiž působí. Pokud ano, princip ti zjevně jasný není.
Nebudu tě napínat, ta struna v trubičce jen mačká kontakty těch pomocných přepínačů, k přestavování slouží struna vyčnívající z druhého raménka conrádu, též patrná ze snímku. Krom toho to má Martin na stránkách napsáno.
Pokud jsem tě špatně pochopil já, tak se omlouvám.

[Tomáš]

... Princip mi je zřejmě jasný. ....

Sic jsem už nechtěl zasahovat, ale pokusím se ušetřit Martinovy nervy. Předpokládám, že si myslíš, že struna v trubičce, kterou jsi zakroužkoval, prochází skrz a přestavuje výhybku. On tvůj dotaz tak totiž působí. Pokud ano, princip ti zjevně jasný není.
Nebudu tě napínat, ta struna v trubičce jen mačká kontakty těch pomocných přepínačů, k přestavování slouží struna vyčnívající z druhého raménka conrádu, též patrná ze snímku. Krom toho to má Martin na stránkách napsáno.
Pokud jsem tě špatně pochopil já, tak se omlouvám.

No jsem teď v práci,tak se na to koukám na malým displeji,ale vycházel jsem z tohoto textu.Podle kterého ta levá část na mě zrovna působí,jako to spojení pákou = torzní
Nejpoužívanější je přímý přenos pomocí různě tvrdé struny (brkem) nebo pomocí páky, většinou torzní.

Takže z toho jsem usoudil,že jde o znázornění toho torzního spojení. viz opačná strana na obrázku.

Pokud tomu tak není,tak se omlouvám. A je někde vidět ten pákový systém??

[Tomáš]

Takže už jsem doma a koukám,že u toho textu je skutečně psáno,že .....volně zasunuta do trubičky (na druhou stranu neprochází).
Hm tak to je ovšem moje chyba a trochu i čára přes plány.
Původně jsem chtěl přestavník v podzemí k výhybkám montovat velmi jednoduše a to tak,že přestavník připevním z boku výhybky (povrchově) a mezi nimi natáhnu pouze tu strunu. Když jsem strunu zahnul a protáhl očkem výhybky a druhý konec zapojil do přestavníku,myslel jsem že je hotovo. Ovšem chyba lávky,takhle to nefunguje.

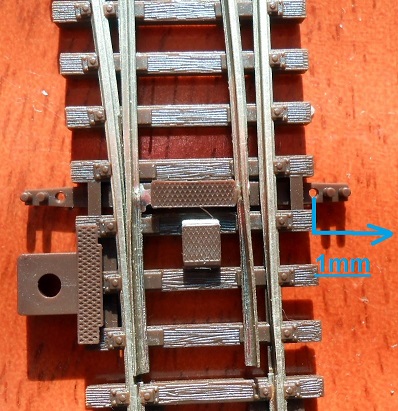

Přestavník má chod zleva doprava několik milimetrů ovšem táhlo výhybky se pohne pouze o 1mm. Z popisu je jasné,že to nedojede až do konce. Co s tím?

PS vexli jsem vyfotil,aby bylo zřejmé jak malý je chod táhla

[Tomáš]

Nikdo nemá žádnej typ?

[hank61]

Jestli dobre chápu o co ti jde, tak ja bych to řešil pruznou strunou, případně s jejím tvarem do V, nebo Z, který vytvoří pružný člen a bude ti eliminovat rozdíl velikosti výchylky prestavniku a vlastni vyhybky. Záleží jak bude mechanizmus instalovaný

[romino]

Na railnet.sk je clanok od DanaM, ktory pouziva sice Hoffman restavnik, no ten je Conradu dost podobny. Ma to na stanici Tomasov uz par rokov.
Viac na http://www.railnet.sk/view.php?nazevcla ... 2006051602

[Ferda]

Ta torzní páka přece vůbec nemusí procházel deskou. Lze ji namontovat i na povrch. I když ta pružná struna je jednodužší a nejspíš tedy spolehlivější.

[Tomáš]

Ta torzní páka přece vůbec nemusí procházel deskou. Lze ji namontovat i na povrch..

Byl bys ochoten mi to nějak namalovat?

[Ferda]

Zkus okouknout tohle a místo serva si představ ten tvůj Hoffman. Myslím, že ti to pak bude jasné. Ta páka se dá udělat i do pravého úhlu.
http://vlacky.netintra.cz/index.php/jak ... kolem-serv

Cipískovi sice struna taky mizí pod desku, ale to je proto, že on to celé má ze spodní strany. Jde to ale namontovat i z vrchu a nic pak deskou procházet nebude.

[Tomáš]

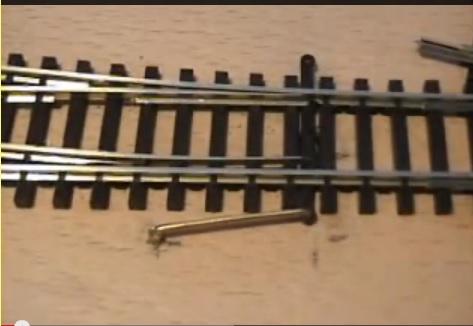

Tak prvních 5 výhybek už mám funkčních. Dělám to podobně jako to má ten DanM co jsem dal odkaz romino.
Nakonec se mi sešlo 25ks přestavníku za velmi příznivý peníz.

Ten drát co leze na povrch a dělá tam tu páku mám v plánu schovat do tohoto
http://www.modelkrajiny.cz/produkty/zel ... ovody.aspx
Snad se to povede podle představ

[miroslav lengyel]

No a pak,že to nepůjde. Říkám to pořád,děláš zbytečně paniku

[mlha]

to abys byl pomalu hodinář, nacpat to do těchto šachet...

[Tomáš]

to abys byl pomalu hodinář, nacpat to do těchto šachet...

No chtěl bych použit ten typ2. Snad se to nějak povede. Chtěl bych aby to fungovalo jako ochrana toho převodu. Asi by mě trefilo,kdybych si to zakydal štěrkem a prestalo to fakčit.
To že jsem jak hodinář je pravda. Už jen to uchycení přestavníku je zábava. Instaluji to otvorem 12x10cm

[mlha]

to abys byl pomalu hodinář, nacpat to do těchto šachet...

No chtěl bych použit ten typ2. Snad se to nějak povede. Chtěl bych aby to fungovalo jako ochrana toho převodu. Asi by mě trefilo,kdybych si to zakydal štěrkem a prestalo to fakčit.
To že jsem jak hodinář je pravda. Už jen to uchycení přestavníku je zábava. Instaluji to otvorem 12x10cm

tak to já instaluju i menší dírou, 12 x 10 cm je dost,

[Barbucha]

to abys byl pomalu hodinář, nacpat to do těchto šachet...

No chtěl bych použit ten typ2. Snad se to nějak povede. Chtěl bych aby to fungovalo jako ochrana toho převodu. Asi by mě trefilo,kdybych si to zakydal štěrkem a prestalo to fakčit.
To že jsem jak hodinář je pravda. Už jen to uchycení přestavníku je zábava. Instaluji to otvorem 12x10cm

No tě pic, to mi stačilo instalovat optický čidla a nebavilo mě to. To seš hodinář a fakír(hadí muž) zároveň.
