Jak jsem slíbil, tak se stalo, zde je překresklená maska z typáku přelepeného výřezem z fotky, níže pak maska rozkreslená na jednotlivé díly.

[E27]

Ja len jedna otázka, v akom to robíš programe?

[zaza.office]

E27: Corel 9 kolego, ale jsem těžký začátečník....

[milan ferdián]

Jak už to bývá,člověk hledá to co potřebuje a samozřejmě potřebné informace nenajde,ale narazí na něco jiného.Ponechám vám na určitou dobu tyto přílohy,jestli vám pomůžou,budu rád,pak je smažu.Zdroj i autoři jsou uvedeni.

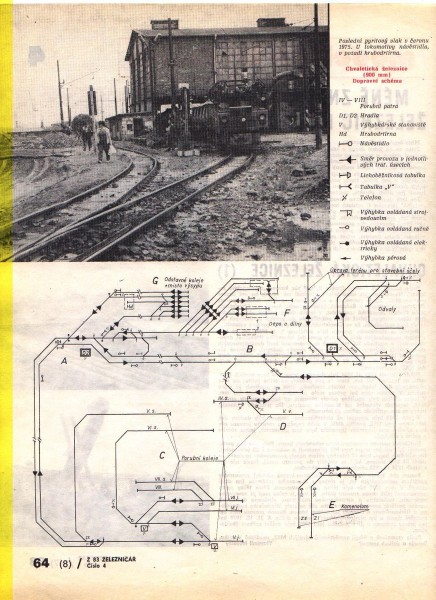

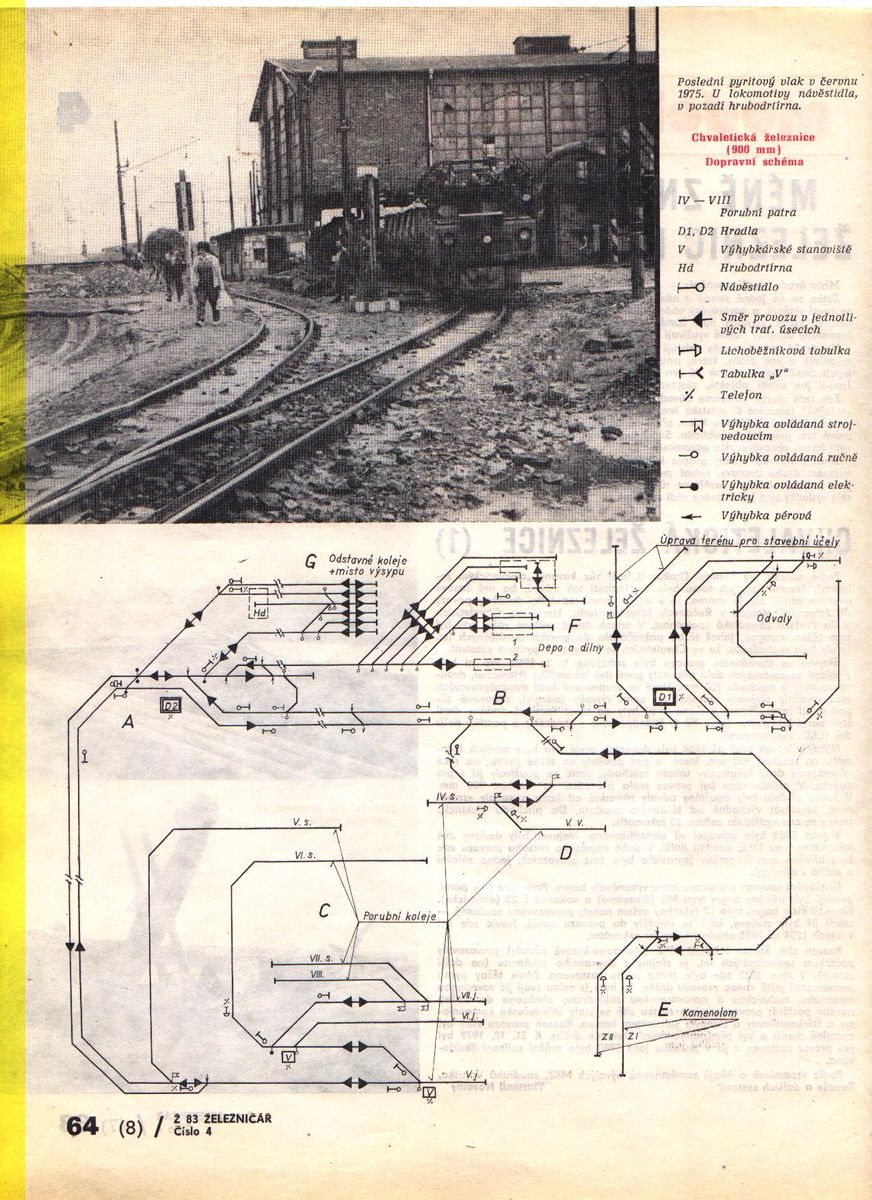

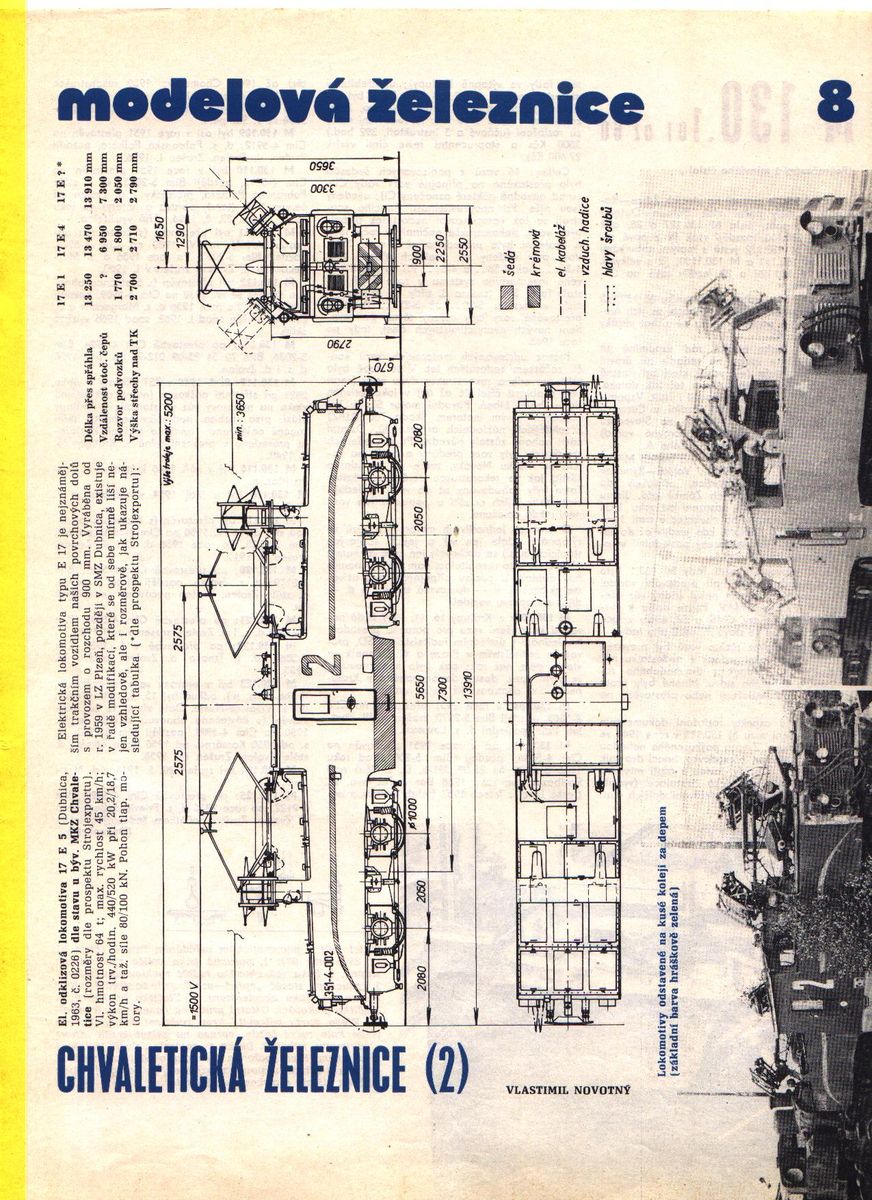

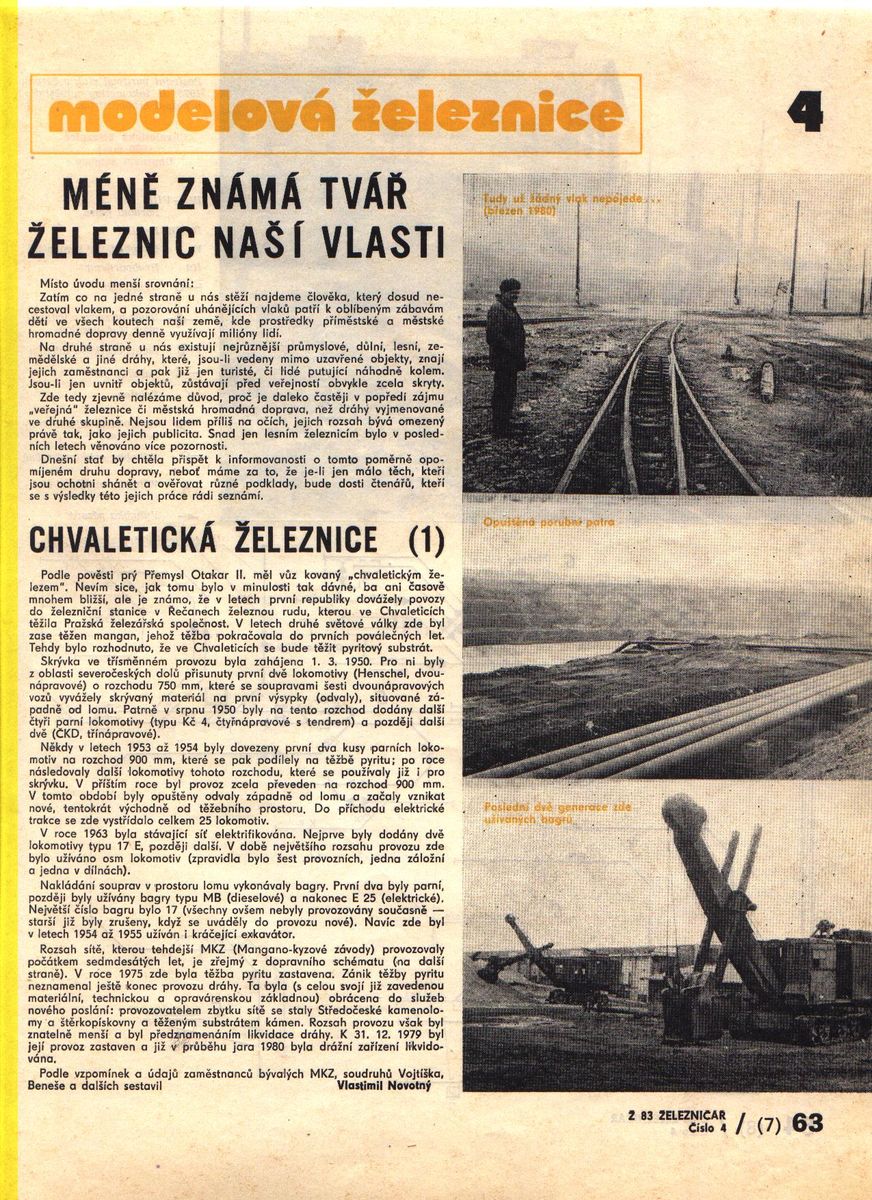

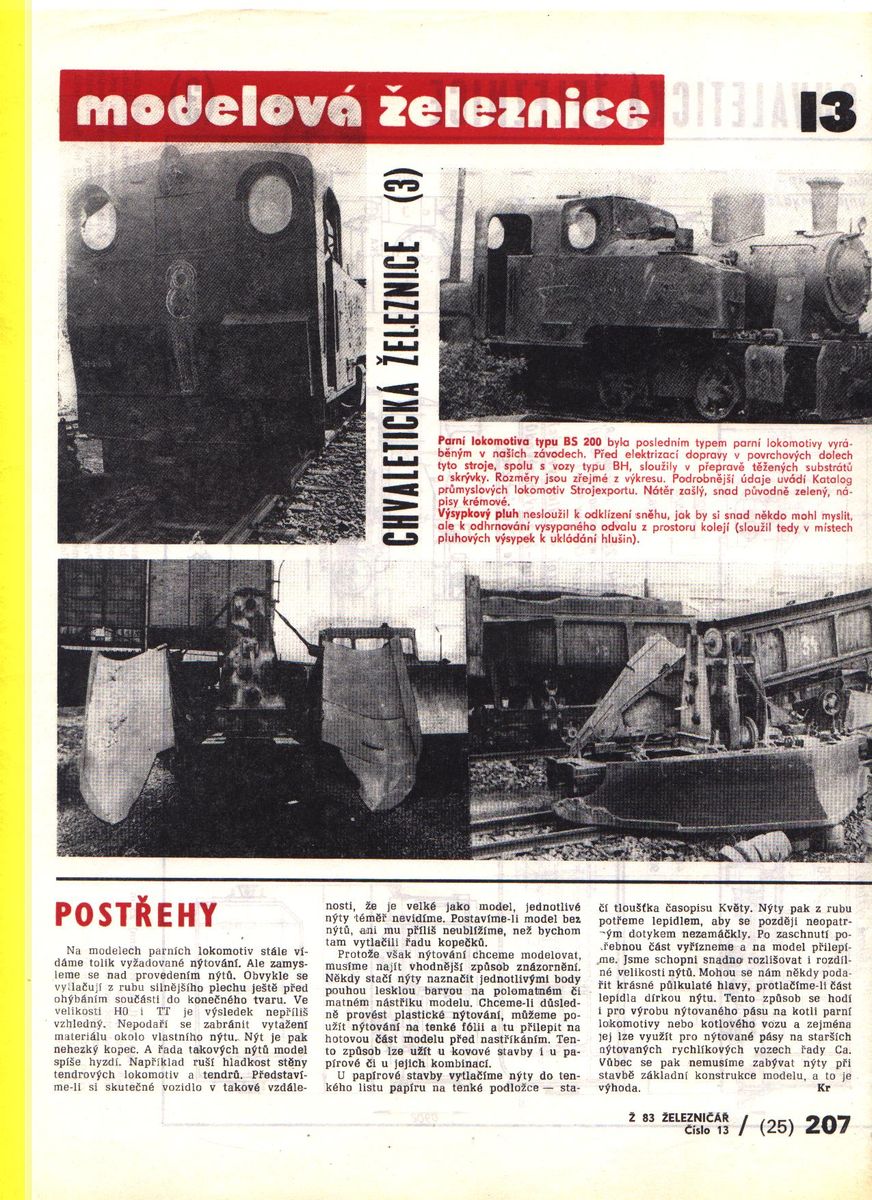

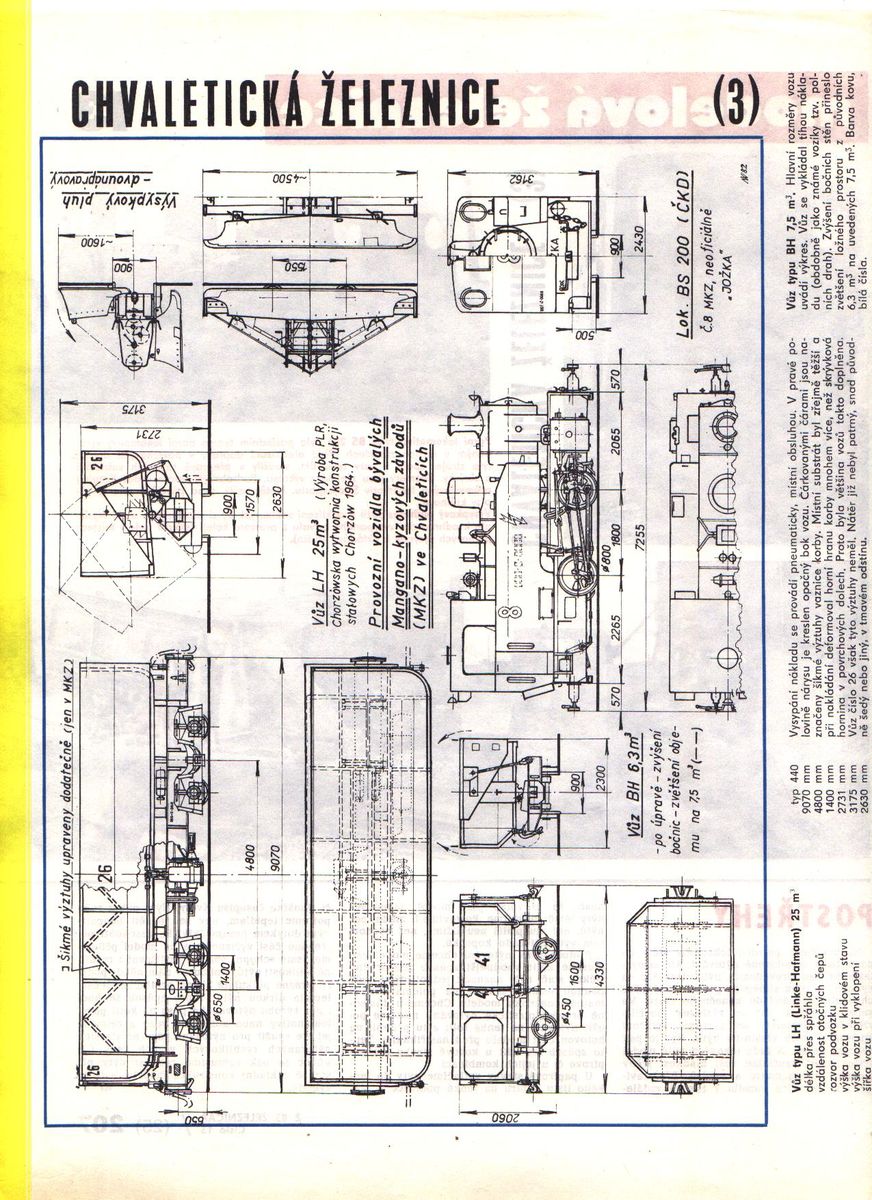

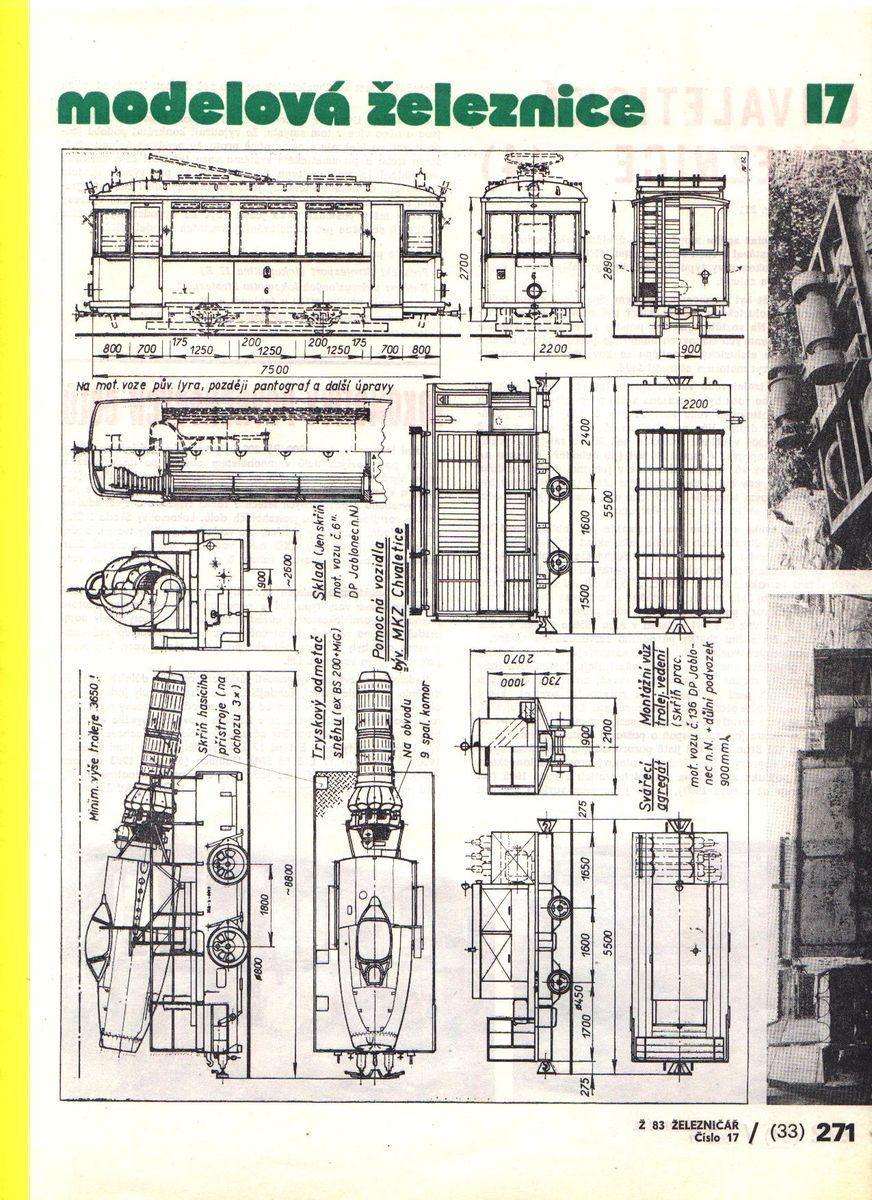

CHVALETICE_001 a 007(železnice o rozchodu 900mm)

[milan ferdián]

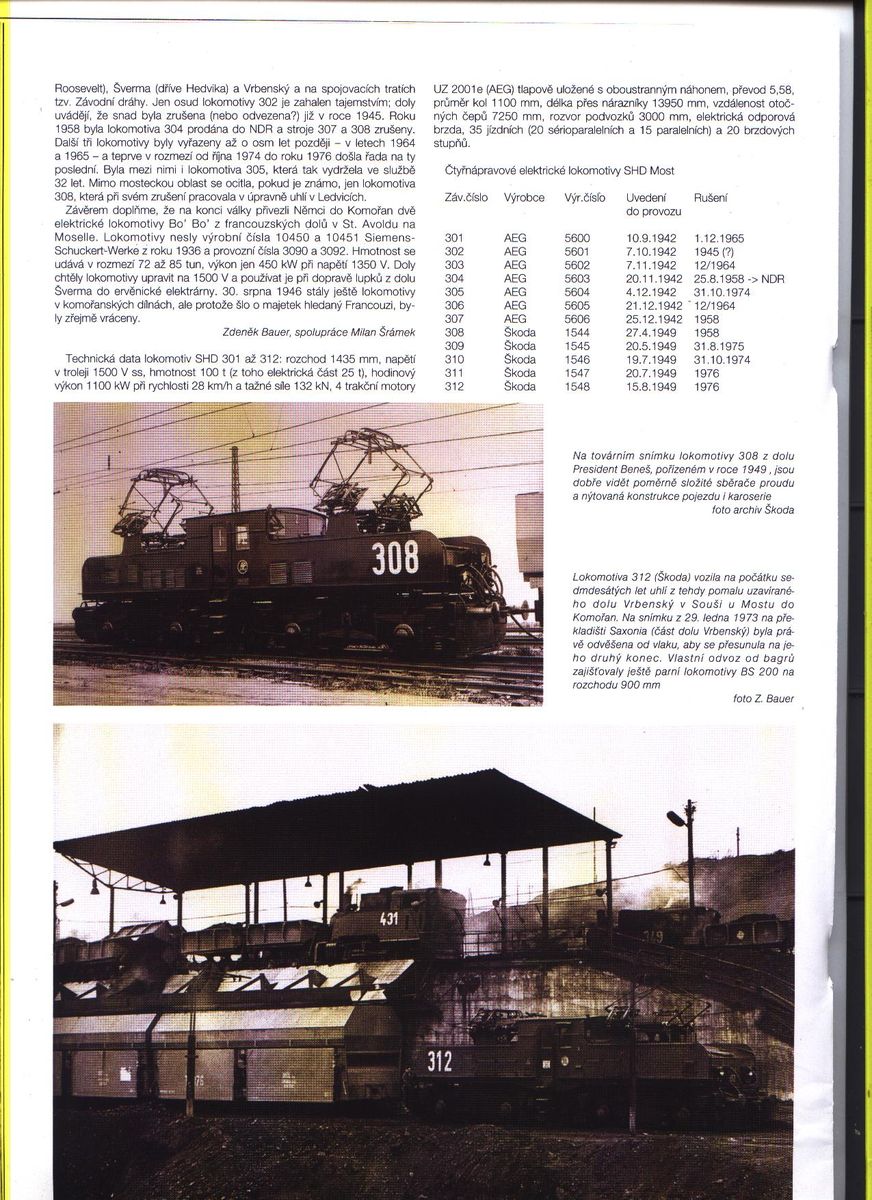

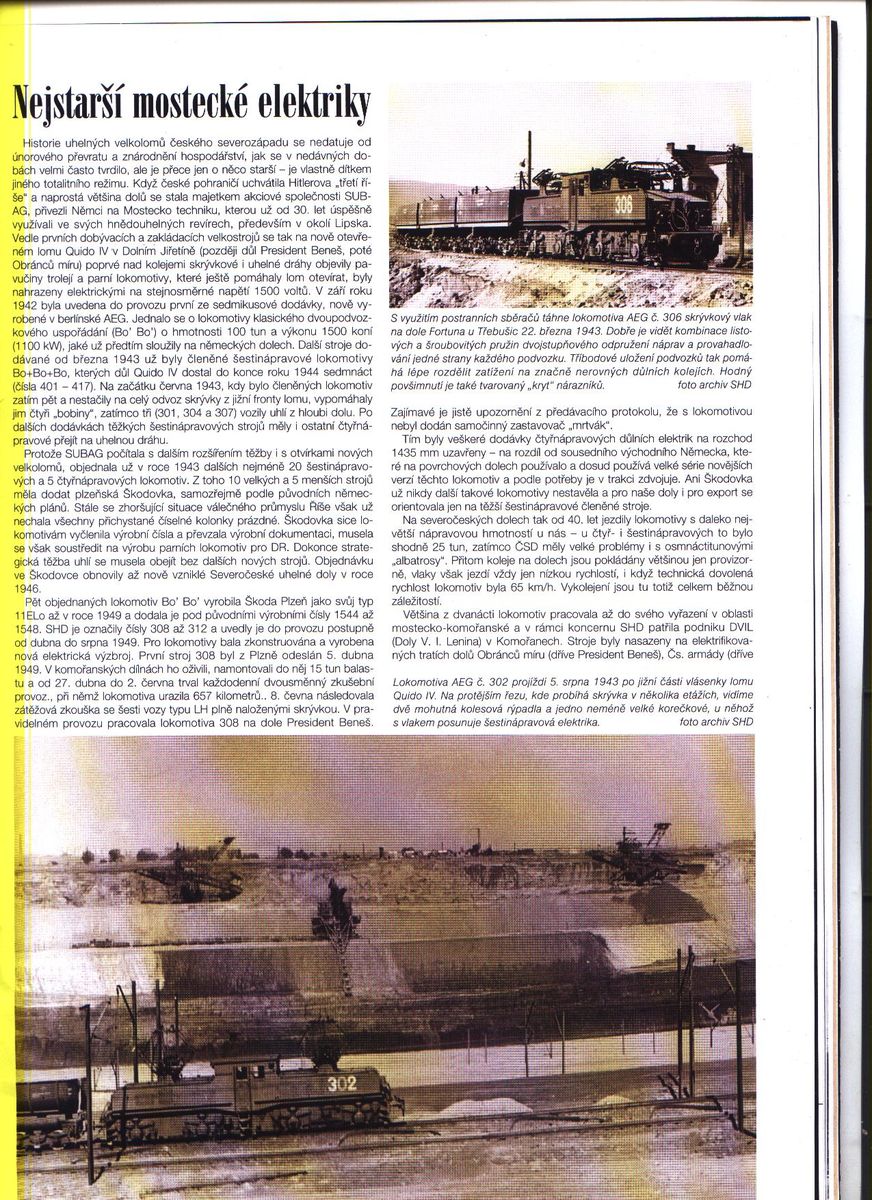

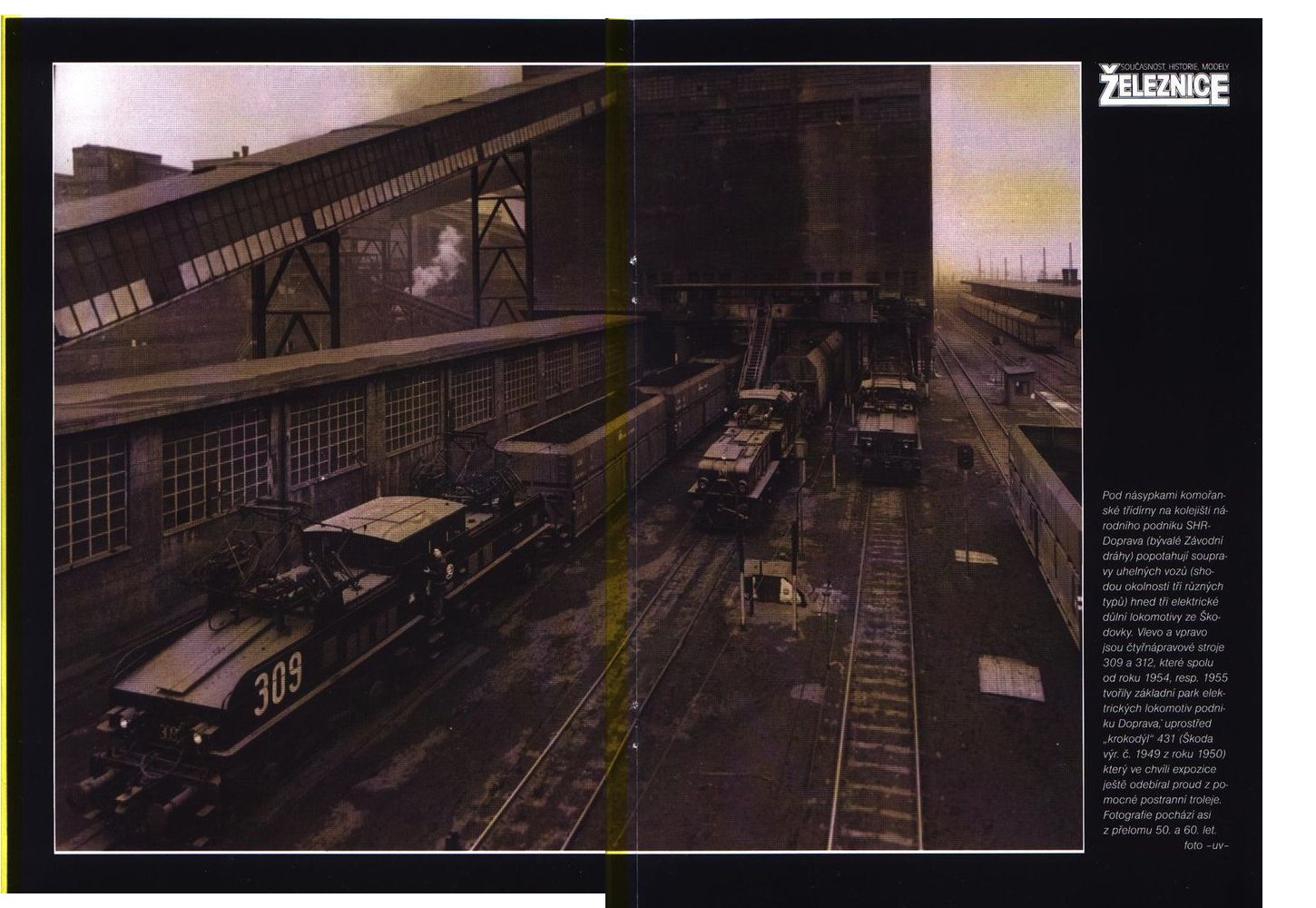

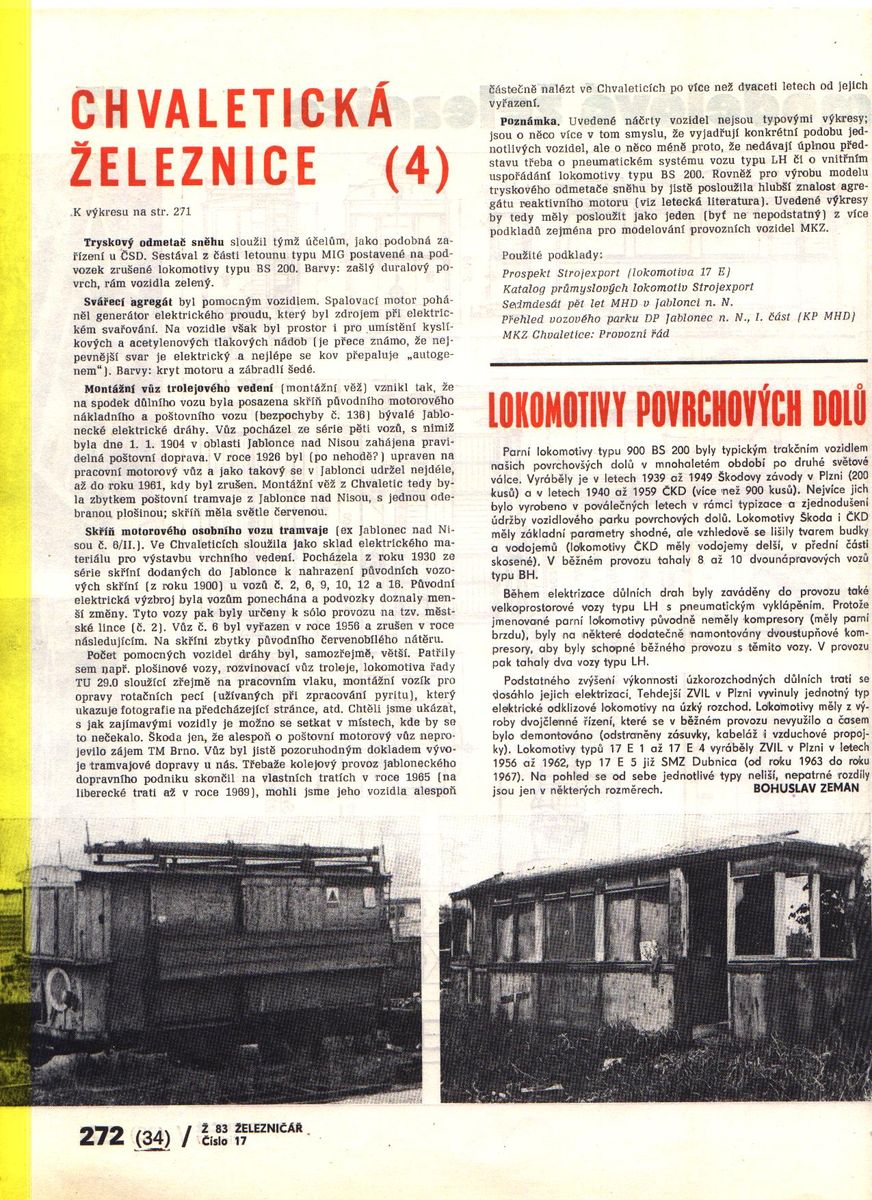

MOSTECKO_008 až 012 (rozchod 1435mm)

[E27]

milan ferdián, ďakujem za cenné materiály, samozrejme, že sa mi zídu a určite aj kolegovi Zaza office. Tuším spomínal, že sa chystá postaviť model 17E a LH na úzky rozchod, ja som si už obrázky uložil

ďakujem..

[milan ferdián]

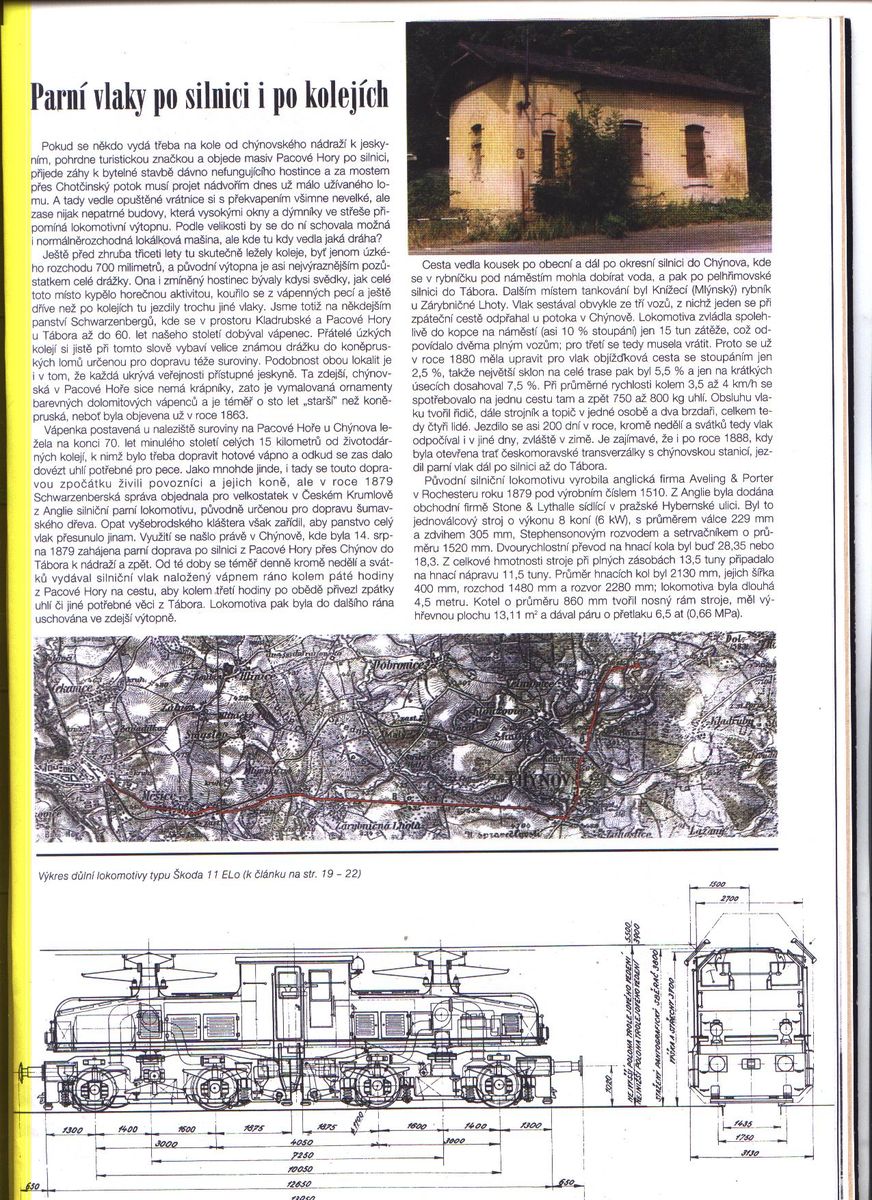

Ještě jeden celkový,spíše pro zazu.Kdyby jsi potřeboval v původním rozlišení(tyto sceny jsou komprimovány),tak mi pošli přes SZ zprávu s email adresou.

[Vladimír_B]

Čo to môže byť za radu? 324?

CP 600, Závod ČKD Lokomotivka Sokolovo vyrobil v letech 1953-56 100 kusovou sérii těchto lokomotiv pro hutní provozy. Problém je v tom, že se jednotlivé modifikace špatně od sebe rozeznávají. Př. CS 400 ČKD, CS 500 Škoda, CP 600 ČKD. Ve snímku Lidé ocelových let 6:47 je to na 98% CP 600

M.F.: děkuji za scany

[E27]

Upravil som po svojom voz rady Fals Coal servis. Doplním tam ešte náklad a mám už aj vyrobené obtisky Coal servis s poradovými číslami.



Model:
Fleischmann, rozobratý a nastriekaný bez bočných klapiek. Využil som belgickú wapku alias Fals

[zaza.office]

E27: S tou banglí jsi mi udělal radost, přesně tuto jsem dělal v modelu.

Wapky vypadají slibně, tvarově sice neodpovídají, ale jsou i mnohem horší tvarové mutace, které jsem už viděl jako náhražku našich Falls.

Pár informací k těm banglím MUS:

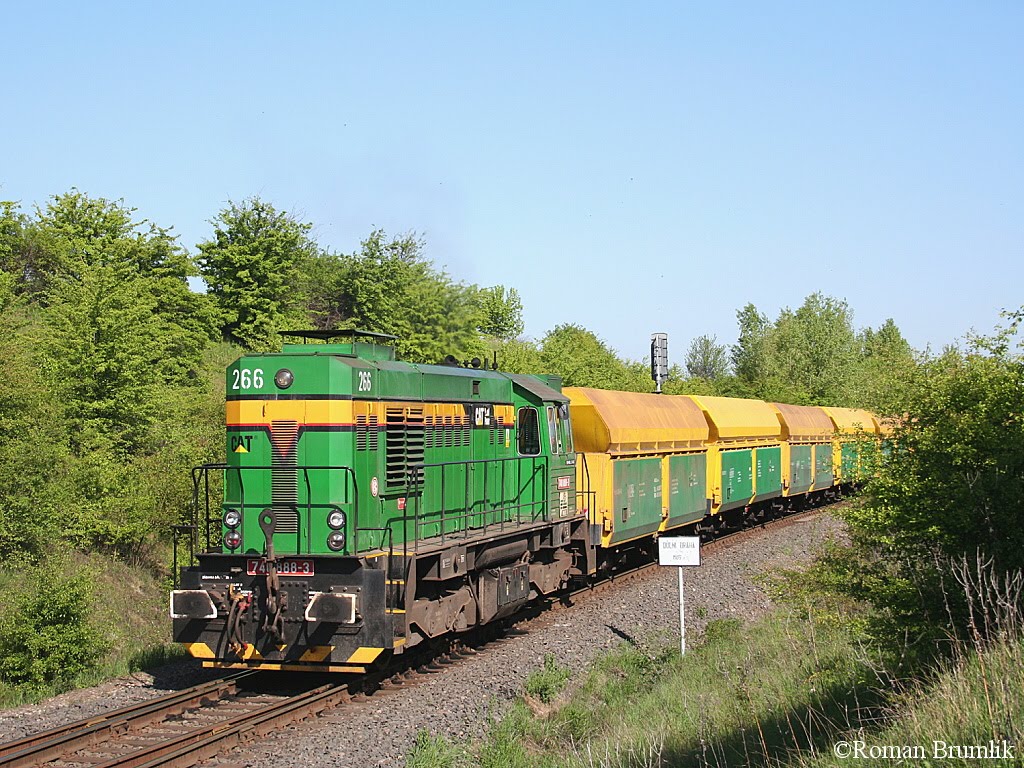

Jedná se celkem o tři kusy (888,889 a 890 podniková čísla 266,267 a 268), které prošly rekonstrukcí, která zahrnovala remotorizaci, instalaci EDB, instalaci nového řízení (lze poznat podle zásuvky dálkového řízení, je patrná nalevo vedle tabulky s číslem. Původní řada měla zásuvky dvojčlenu na krátkém představku. Z této strany vypadá bangle normálně, ale když se podíváte na krátký představek

Změna musí kopnout do oka. Krátký představek byl tvarově změněn kvůli instalaci zařízení EDB do tohoto prostor místo baterií. Baterie byly přemístěny k palivové nádrži. Díky použití nových baterií již nezabírají toliko místa než původní.

Fotografie modelu pochází od pana Hozy z KŽM Ostrov, foto skutečných strojů je z internetu.

[Adam TT]

E27: S tou banglí jsi mi udělal radost, přesně tuto jsem dělal v modelu.

Wapky vypadají slibně, tvarově sice neodpovídají, ale jsou i mnohem horší tvarové mutace, které jsem už viděl jako náhražku našich Falls.

Pár informací k těm banglím MUS:

Jedná se celkem o tři kusy (888,889 a 890 podniková čísla 266,267 a 268), které prošly rekonstrukcí, která zahrnovala remotorizaci, instalaci EDB, instalaci nového řízení (lze poznat podle zásuvky dálkového řízení, je patrná nalevo vedle tabulky s číslem. Původní řada měla zásuvky dvojčlenu na krátkém představku. Z této strany vypadá bangle normálně, ale když se podíváte na krátký představek

Změna musí kopnout do oka. Krátký představek byl tvarově změněn kvůli instalaci zařízení EDB do tohoto prostor místo baterií. Baterie byly přemístěny k palivové nádrži. Díky použití nových baterií již nezabírají toliko místa než původní.

Fotografie modelu pochází od pana Hozy z KŽM Ostrov, foto skutečných strojů je z internetu.

Ty tvé modely jsou z papíru ? klobůk důle Jsou perfektní. Akorát já bych udělal okna z folie a ne z papíru. Ale jinak parádně provedené. Máš to pojízdné ?

[zaza.office]

Adam TT: Zdravím. Ano, veškerá moje tvorba má skříně z papíru. Ty okna nejsi první, kdo mi vytýká, to co ty mi řeklo už několik lidí naprosto nezávisle na sobě včetně poroty na soutěži. Čmelák, kterého najdeš o pár příspěvků dozadu, proto má už okna z poloprůhledné folie. Bangle má pojezd, avšak nemám vhodný malý, silný a cenově dostupný motor s vyvedením hřídele na obě strany, prozatím je hnaný jeden podvozek, takže bangle teoreticky pojízdná je, ovšem motoru nechutná pulsní řízení. Z tohoto důvodu jsem ji nemohl prezentovat v provozu na výstavě, byla pouze jako statický exponát. Jinak má i osvětlení v závislosti na směru jízdy. Již zmiňovaný čmelák má již pojezd odskoušený, takže ten jezdit bude jinak se věnuji téměř výhradně kromě zakázkových modelů tematice povrchových dolů zde na mostecku, viz můj web.

[Adam TT]

Adam TT: Zdravím. Ano, veškerá moje tvorba má skříně z papíru. Ty okna nejsi první, kdo mi vytýká, to co ty mi řeklo už několik lidí naprosto nezávisle na sobě včetně poroty na soutěži. Čmelák, kterého najdeš o pár příspěvků dozadu, proto má už okna z poloprůhledné folie. Bangle má pojezd, avšak nemám vhodný malý, silný a cenově dostupný motor s vyvedením hřídele na obě strany, prozatím je hnaný jeden podvozek, takže bangle teoreticky pojízdná je, ovšem motoru nechutná pulsní řízení. Z tohoto důvodu jsem ji nemohl prezentovat v provozu na výstavě, byla pouze jako statický exponát. Jinak má i osvětlení v závislosti na směru jízdy. Již zmiňovaný čmelák má již pojezd odskoušený, takže ten jezdit bude jinak se věnuji téměř výhradně kromě zakázkových modelů tematice povrchových dolů zde na mostecku, viz můj web.

Myslím, že nebýt těch oken, tak porota na soutěži nemá šanci něco najít. Jinak to ani nebyla výtka, tak jako poznatek. Kdybych to stavěl já, tak tam asi dám folii z obalu sýru apetito, to kolaté balení. Mám za to, že by tam měla být takové pevná průhledná folie.

[mizl]

jinak se věnuji téměř výhradně ... tematice povrchových dolů zde na mostecku, viz můj web.

Mohl by jsi zveřejnit odkaz ???

Možná jsem slepí, ale nějak mi unikl . Rád se pokochám od krajana z Mostu .

Díky Michal

[zaza.office]

Adam TT : Já u čmeláka použil první poloprůhlednou folii, která mi padla do ruky, kdyby mi do kabiny nekoukal podvozek, tak udělám i stanoviště...
