Kolejiště H0- "Kolibov" dle návrhu p.Ferdiana

[ondřej001]

Už, jsem myslel, že jsem s broblémama jenom já Právě se chystám na hrubou tvorbu krajiny nad skrytákem a tak potřebuji alespoň vědět stav polohy vyhýbek 2 + 6 . Na to si stavím jednoduché zařízení kouzelné krabičky pomocí schéma SN a diod spolu s DEC 20 , celkem 16 ks diod. Přehazuji zatím vlastně 2 vyhýbky pro průjezd pře SN.
Až, to budu řídit v PC použiji DEC 20 na osvětlení budov, ...
O ovládání TCO společně s PC také uvažuji. Jediná výhoda či nevýhoda je, že TCO ovládáš nastavení cest, ale bezpečnost provozu je na TOBĚ. Přes PC je i kontrola provozu s funkčním zabezpečením návěstidel, houkáním před přejezdem, šraňky...
Prostě jde o to, abys to s tím ovládáním nepřehnal - nepřekombinoval.
Jezdím já, dám si pozor , nebo jezdí děti a pak každá rada drahá

[chphoto]

Ahoj,
jak říkáš nemůžu se dočkat až bude vše položené. Nastává ale otázka čím řídit výhybky.
Vím že PC zatím určitě ne. Staniční koleje mám připravené na brzdící ABC moduly v obou směrech. Zatím řídím pomocí tabletů a moc se mi to nezamlouvá, natož pomocí MM.
Nastává otázka či pomocí TCO panelu nebo pro mě složitější Zhlavik který umí udělat cesty pomocí dvou tlačítek? Každé zhlavi má cca 8vyhybek a SN cca po pěti na každé straně.
Co vím,že chci panel s tlačítky a odezvou formou diod v schématu na panelu.
Jirka

Na toto by asi lépe odpověděl HonzaM nebo Jirkátor, ti to používají, ale já jsem to už taky měl v ruce (jednou). Jsou to moduly od MGP a tam se dá nastavit tlačítky třeba to, že zmačknu tlačítko pro jednu staniční kolej a jednu výjezdní a všechny výhybky, co jsou v cestě, se přestaví tak, aby se dalo jet. A na plánku se podle poloh výhybek mohou rozsvítit diody, nebo ty diody mohou ukazovat obsazený úsek a tak, dá se toho nastavit hodně moc. Komunukuje to po LocoNetu, ale to nevím, jakou máš centrálu, ale v určitém zapojení to možná ani centrálu s LocoNetem nepotřebuje. Ale zeptej se spíš HonzyM nebo Jirkátora, o těch vím, že to používají.

[Jirkátor]

...Co vím,že chci panel s tlačítky a odezvou formou diod v schématu na panelu...

Něco takového:. viewtopic.php?f=1&t=12586&start=195#p300316 ?
Já jsem použil minimum diod, ale můžeš jich mít mnohem víc. Zvládá to i českou návěstní soustavu, "programování" pomocí tabletu s aplikací v češtině, nepotřebuje to pro svou práci ani centrálu, ani PC, ale s obojím může spolupracovat.
Nic ti nehodlám nutit, ale zkus se kouknout tady: viewtopic.php?f=7&t=11614 . Jistě to není jediné řešení, ale mně se osvědčilo.

[workous]

Ovladač http://shop.mzsp.cz/74-ovladace-xpressnet
zpětná vazba do pultu http://dccdoma.eshop-zdarma.cz/g121.Dek ... 20%29.html nebo tento http://dccdoma.eshop-zdarma.cz/g160.FBO ... pultu.html

[Jirka1984]

Pánové díky všem za rady.
Zatím se nejvíc přikláním k pultu tco s fbo. Jelikož se nechystam používat návěstidla jako ve skutečnosti ale bude mi stačit jen dvoubarevné č+z které mi bude obsluhovat ABC modul tak nepotřebují složitější systémy.
Pořád mi ale chybí ještě dodělat druhé zhlaví tak třeba bude verdikt jinačí,ono to mít trochu automatizovane by nebylo na škodu ale me elektricke a elektronické schopnosti na to už asi nestačí.
Díky Jirka

[Zlámalík]

Jen Č+Z? Není to málo, Antone Pavloviči? Já jsem teda ten poslední, co tomu rozumí, ale dal bych Č+Z jen do průjezdné koleje a všude jinde i žlutou, abys mohl správně odjíždět na "40 a volno". Rozdíl funkční v tom není, jen zapojíš obě LED současně a bude to hned lepší.
A druhá věc, píšeš ABC. Jak budeš řešit posun? Na zelenou? No, nevím... Dal bych čtyřsvětla Z+Č+B+Ž a rozsvícením bílé bych vyblokoval ABC, abych mohl posunovat.

[michal_n_cz]

Jen Č+Z? Není to málo, Antone Pavloviči? Já jsem teda ten poslední, co tomu rozumí, ale dal bych Č+Z jen do průjezdné koleje a všude jinde i žlutou, abys mohl správně odjíždět na "40 a volno". Rozdíl funkční v tom není, jen zapojíš obě LED současně a bude to hned lepší.
A druhá věc, píšeš ABC. Jak budeš řešit posun? Na zelenou? No, nevím... Dal bych čtyřsvětla Z+Č+B+Ž a rozsvícením bílé bych vyblokoval ABC, abych mohl posunovat.

S tím posunem se to dá udělat tak, že se návěsti pro posun dávají ručními návěstidly (praporkem) nebo radiostanicí. Návěstidla jsou označena červeno-bílými proužky stejné délky - návěstidlo platné jen pro jízdu vlaku. V reálu je to tak např v Mor. Berouně nebo v Příkazech. Návěstidla tam jsou světelné a je to v současnosti již dost ojedinělé.

[Miloš_P]

Někde jsem zachytil informaci, že při aktivaci funkce "posun" dekodér lokomotivy nereaguje na ABC, ale nemám to ověřeno. Tím by se při použití návěstidel bez bílé (se stejně širokými pruhy) vše značně zjednodušilo.

[Jirka1984]

Pánové díky všem za užitečné připomínky. Trochu jste mi otevřeli oči ohledně návěstidel.
Až položím zbylé výhybky začnu se tím více zabývat.
Díky Jirka

[Sandy]

Pánové díky všem za užitečné připomínky. Trochu jste mi otevřeli oči ohledně návěstidel.
Až položím zbylé výhybky začnu se tím více zabývat.
Díky Jirka

1./ Většina dekoderů návěstidel je "umí" vícesvětlové. Takže kombinace Č, Z-Ž není žádný problém.
2./ Lokomotivní dekodery v modu "Posun" nereagují na ABC
3./ Takže stačí návěstní desky se stejně širokými pruhy, všude Č a můžeš vesele posunovat.

4./ Pokud jde o ovládací pult, tak úvodní nástin dvou možných systémů je tady:
https://sandyh0.rajce.idnes.cz/Minisegmenty_GeoLine_-_ovladani_stanic

[Jirka1984]

Ahoj,

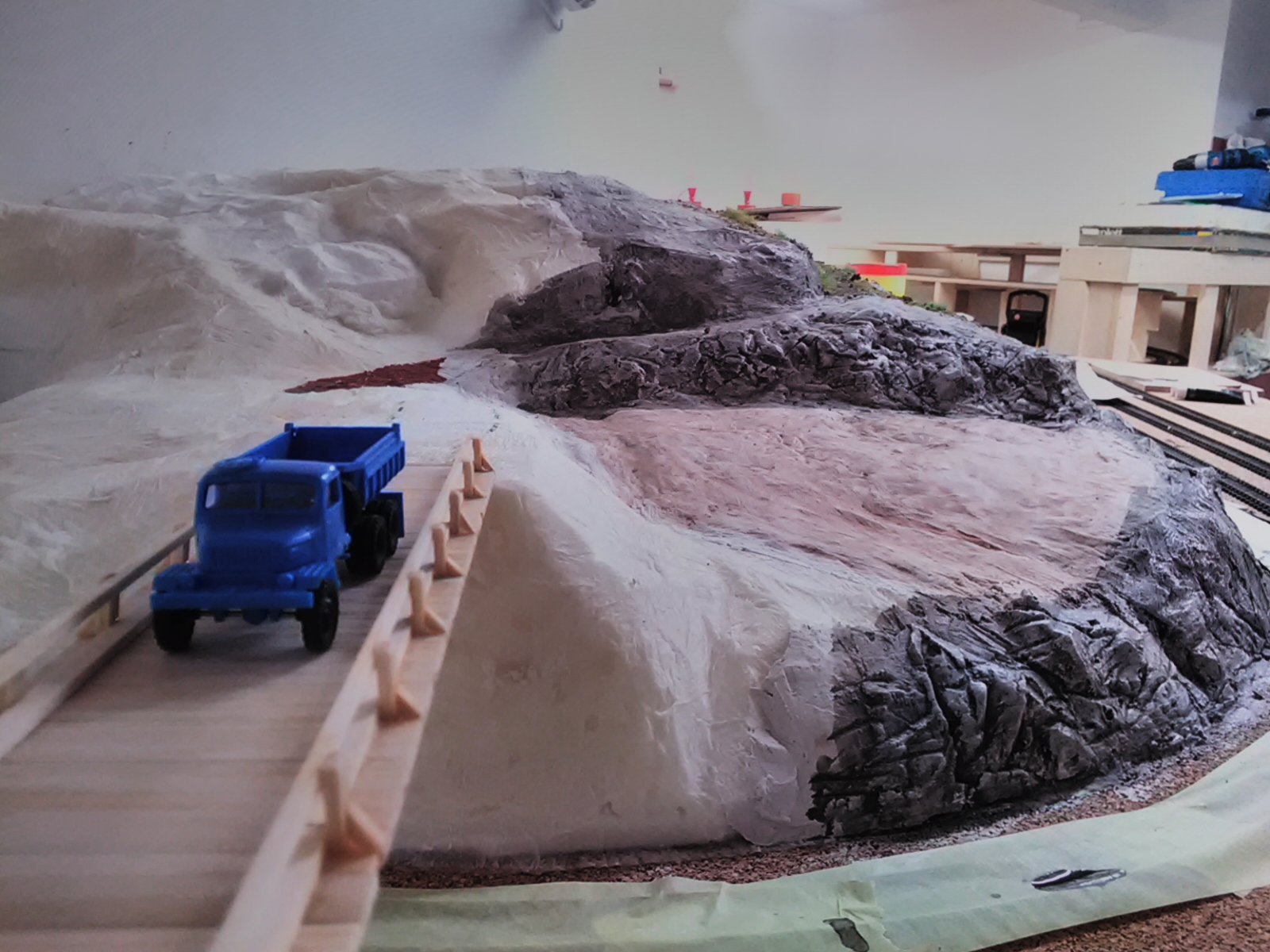

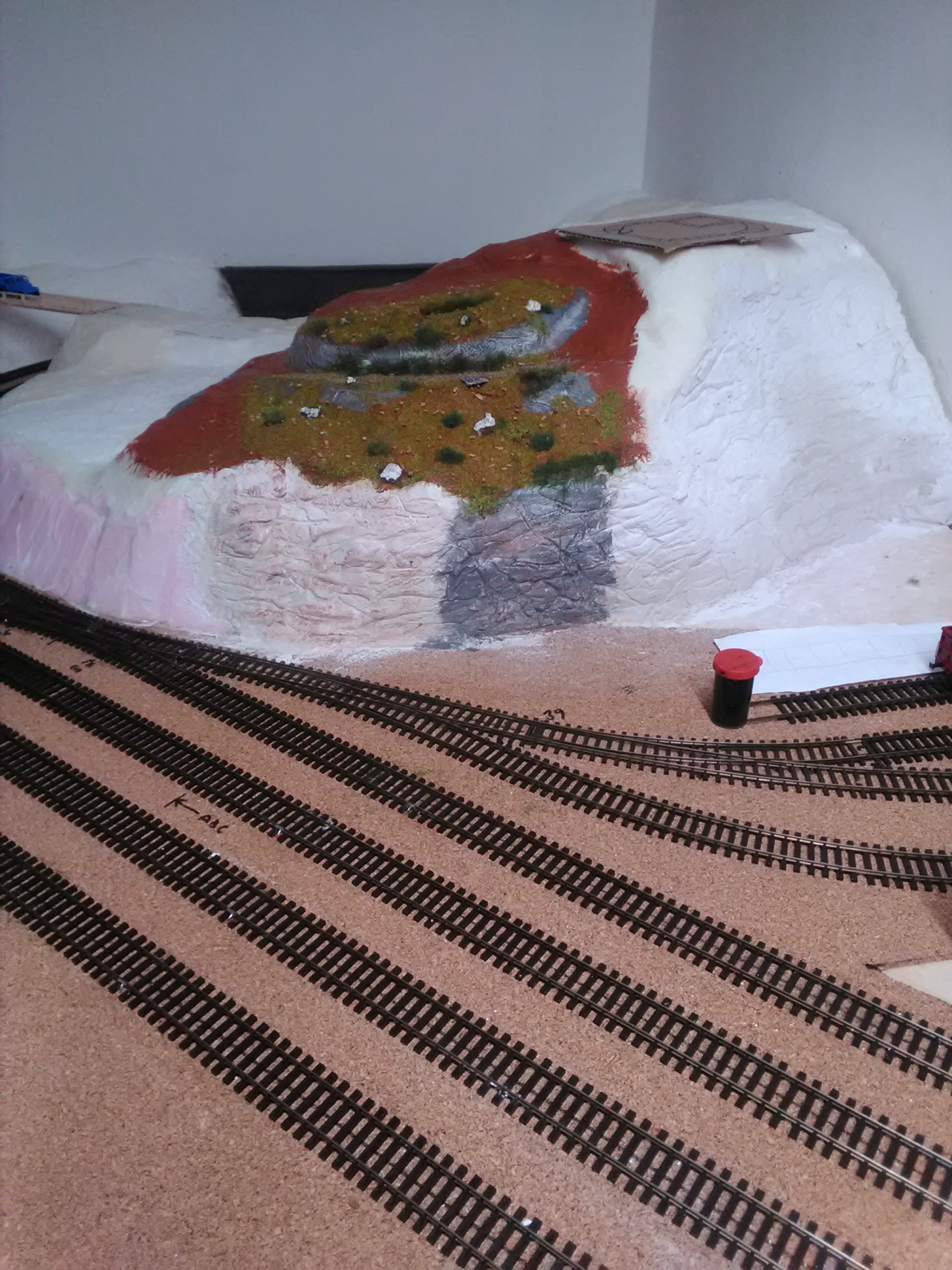

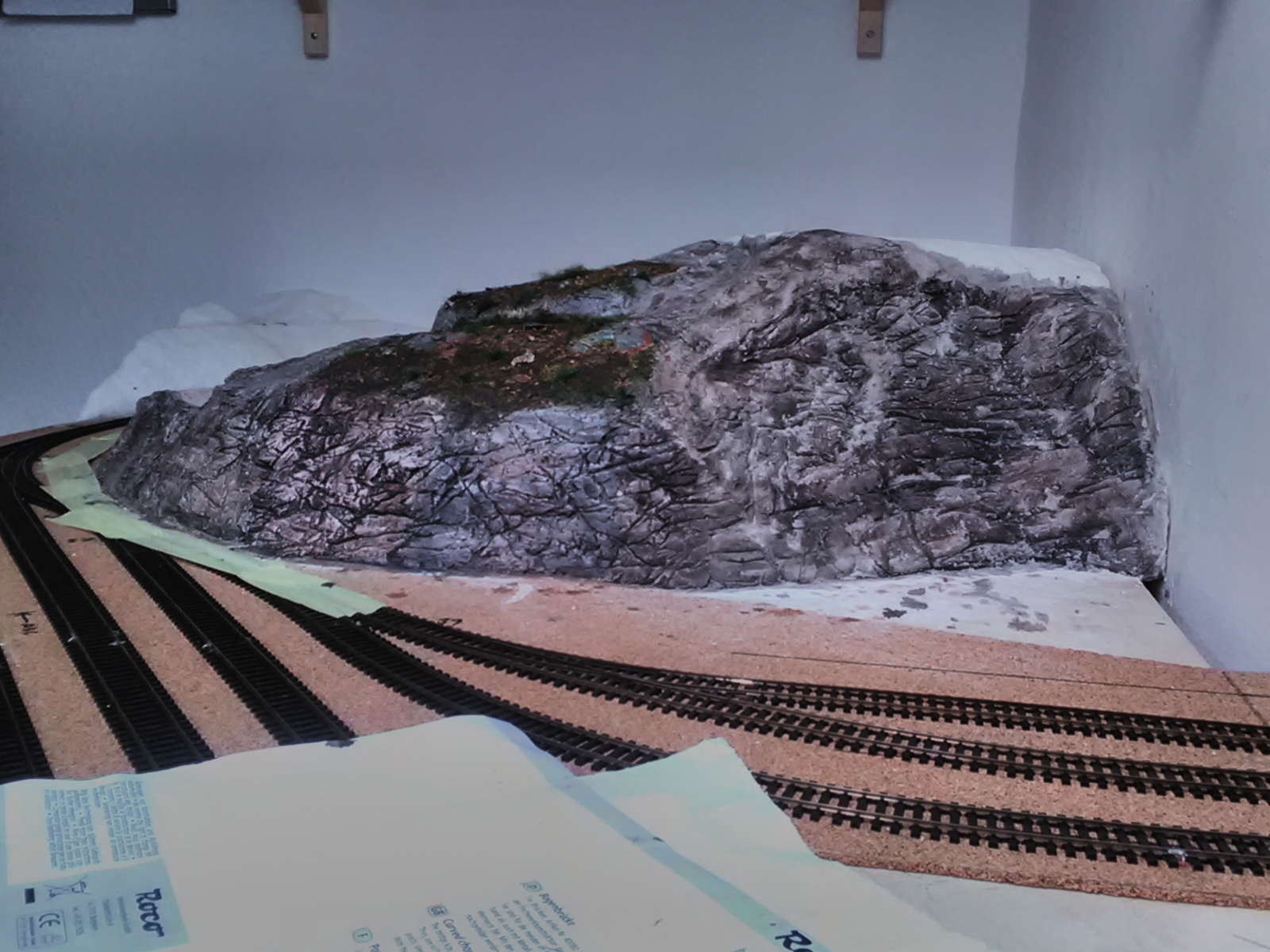

Čekáním na výhybky si kratim učením sádrových skal a jejich následné barvení... Na druhý pokus jsem spokojny s výsledkem. (ve skutečnosti to není tak tmavé)
Též jsem postavil most přes trať ze smrkových lišt. Ten povede k lesní roubence od kud se bude kroutit pěšina na zříceninu hradu.
Jirka

[Ivan]

Ahoj, jen malinká připomínka ke skálam. Z geomorfolgickeho hlediska probíhalo vrásnění zhruba jedním směrem, takže ty šikmé vrypy bych dělal zhruba stejně. Je to ale jen drobnost, v celku to nebude moc nápadné a barvy se mi líbí

[Jirka1984]

Ahoj,díky za připomínku. Na dalších skalách si na to dám pozor. Barvy sem si půjčil akrylové od manželky kterýma maluje obrázky:)
Poměry a ředění jsem okoukal s videi na YouTube.
Teď si musím pořídit aplikátor na statickou trávu a učit se další aplikace. Dřív jsem jen používal posyp.
Jirka

[Zlámalík]

Ono strašně závisí i na tom, zda je to vyvřelina a jaká, nebo něco, co se usadilo a pak zvrásnilo... Souvisí to i s barvama. Dej si do Googlu třeba "vrásnění skal", zobraz si obrázky a můžeš bádat.

[Sandy]

Ahoj, jen malinká připomínka ke skálam. Z geomorfolgickeho hlediska probíhalo vrásnění zhruba jedním směrem, takže ty šikmé vrypy bych dělal zhruba stejně. Je to ale jen drobnost, v celku to nebude moc nápadné a barvy se mi líbí

Možná tak před mnoha miliony let. Ale v průběhu času docházelo k takovým hornitvorným procesům, že jednotlivá souvrství mohou být vůči sobě v libovolném úhlu. Vzorem budiž "barrandovská" skála...
