TT - Segmentové kolejiště kolem zdi

[lajblt]

Ale vždyť je to správně, Milane. Na dvou místech smyčky přerušené obě kolejnice a úsek mezi nimi délky větší než nejdelší vlak má přepínatelnou polaritu. To platí v analogu jako v digitálu. A je jedno, jestli to přepínání budou zajišťovat moduly detekce zkratového proudu nebo optosnímače s relátkem. Jediná komplikace (ale nijak zásadní) je ta spodní výhybna. Leží celá uvnitř přepínatelného úseku, takže i to je v pořádku.

[milan ferdián]

Tomáši já se nepřu. To víš 38,5 C°,horký čaj,pocení,léčba slivovicí,to dělá své .

[lajblt]

V pohodě, hlavně se dej do kupy. Já zas tluču hlavou o stůl po dvanáctihodinovce v práci.

[milan ferdián]

Zas s tím tlučením nepřeháněj.Nechci ztratit talentovaného návrháře .

[jirkah]

Chtěl bych kombinovat a pokud jde o výběr modulů necham si poradit.V sobotu jedu na burzu tak nevím jestli se dají sehnat i na burze?Tomášovo návrh mě laikovi rozložením dával smysl .I Fulda nevidí problem tak najít ty vhodné spolehlivé komponenty a je to.

[mizl]

... V sobotu jedu na burzu tak nevím jestli se dají sehnat i na burze? ...

Tak to by mne také zajímalo

michal

[jirkah]

Pokud chceš kombinovat i detekci obsazen, tak to není velkej problém, potřebuješ takovej modul detekce, kterej umožňuje oddělení několika vstupů (4 jestli dobře počítám) a musíš ve směru od centrály dát napřed vratku, pak ty detekce a pak koleje.

Fuldo můžeš prosím poradit modul detekce? Případně kde ho sehnat .Nebude se prodávat třeba na digi-cz ?

[fulda]

Já na burze bejvám a málokdy je tam někdo má "skladem". Spíš na objednávku.

[belgarat]

Panove,

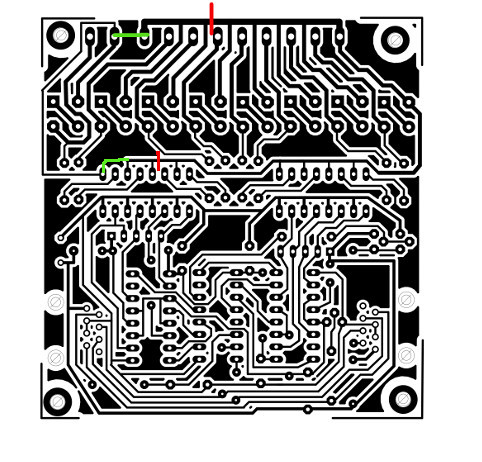

jsa lama, naraziv na potiz jirkah bych si rad overil, ze jsem pochopil moznou upravu PCB z DCC Koleje (a nebo od Paca) spravne: pokud by bylo treba detekovat ze smycky celkem 3 useky (napajene via modul prepinani polarity ve smycce), dal by se tistak upravit tak jak naznaceno na obrazku ?
Cervena - preskrabnout
Zelena - spojit (napajet dratek, nebo dratek mezi svorkama)

Dik

(osazovak zde: http://dcckoleje.marekiss.cz/download/s88/sm/osaz.pdf)

EDIT: upraveno na zaklade Myspulinova doporuceni, aby chybne upravy plosak nematly kolemjdouci; Myspulinovi dekuji za pomoc a Fuldovi za rady.

[Myšpulín]

Ještě potřebuješ jednu propojku a jedno škrábnutí. Půjdeš-li od zelené klemy vlevo po tišťáku, dojdeš k výstupu diody optočlenů. Tento je samostatný, další 3 a pak u druhého členu všechny čtyři jsou spojeny. Zde je nutné postupovat obdobně, tedy klemou připojit ještě další dva a pak další proškrábnutím odpojit. Na horní straně se střídají vždy výstup a vstup diody. Snad jsem to popsal pochopitelně.

[fulda]

První podotknu že tento modul nikdy nedělal Paco, ale to je jedno.
Jsi-li lama, používej takové moduly, které mají to přeškrábnutí rovnou v návodu: ZDE druhej obrázek.
S tím modelem od dcc si akorát přiděláš práci, je tam z nepochopitelného důvodu rozplácaná měď mezi spojema a akorát to vede k tomu, že si naplácáš mikro zkraty. Ale jinak je mi to jedno.

[milan ferdián]

Ale jinak je mi to jedno.

Jindřichu,já tě nepoznávám .

[fulda]

Proč? To je prostě rezignace, chvíli těm lidem říkám "neber úplatky, neber úplatky", ale oni si nedají říct a stejně se zase pouští do časem a praxí ověřených slepých uliček, tak si v tichosti pro sebe řeknu - jen si tu hubu namel.

[milan ferdián]

Svatá to slova .

[belgarat]

První podotknu že tento modul nikdy nedělal Paco, ale to je jedno.
Jsi-li lama, používej takové moduly, které mají to přeškrábnutí rovnou v návodu: ZDE druhej obrázek.
S tím modelem od dcc si akorát přiděláš práci, je tam z nepochopitelného důvodu rozplácaná měď mezi spojema a akorát to vede k tomu, že si naplácáš mikro zkraty. Ale jinak je mi to jedno.

Omlouvam se zde nepritomnemu Pacovi. Zmatl mne podobny layout - a taky jsem zaroven koukal do Pacova schematu (DCCKoleje neuverejnuji). Jinak - i lama by se treba rada neco naucila, cimz dekuji Myspulinovi za dopomoc; mam byt peclivejsi.

Ad zbytek: Jo, Tvuj layout je snesitelnejsi, holt mam uz pro sebe 2 desky a la DCCK, tak je chci vyuzit.
