studie žst.Horní Pomezí_HO/1:87_2500x1800("U")_PECO/CODE 075/12°

Jednoduchá úvraťová stanice s třemi vlečkami.Ve stanici jsou vlečky do uhelných skladu a hospodářského družstva(VČELA) a na boku napravo obilní sýpka(ZZN).Ve stanici mohou být v provozu zároveň křižující dva MOs (sólo 810),kolej 2 a manipulák tažený T466.2 kolej 1,připravený pokračovat po odjezdu MOs v posunu ve stanici.Nalevo kolej 1a ve šturcu má délku pro posunovací stroj/T466.2 s uhlákem nebo zde může pokračovat úvratí M262.0 přes kolej 2 do další stanice.

[Dusan]

No to bude zase paráda

[milan ferdián]

Pokračování studie žst.Horní Pomezí/HO-1:87

[_pavel_]

Milane pěkné a jednoduché kolejiště. Ještě si počkám jakou přírodu k tomu uděláš

[jirkan]

Skvělé na tom plánku je i to, že by byl realizovatelný v mých podmínkách i v trochu větší velikosti (0), po které již delší dobu vzhledem k horšícímu se zraku "pošilhávám" . Jen bych v mém případě musel vše postavit zhruba zrcadlově, a taky ty dvě tratě bych rozhodil výškově a nad skryťák bych pak dal jednoduchou stanici koncovou. Perfektní pro vyřádění se s lokomotivami s digitálním spřáhlem!

[milan ferdián]

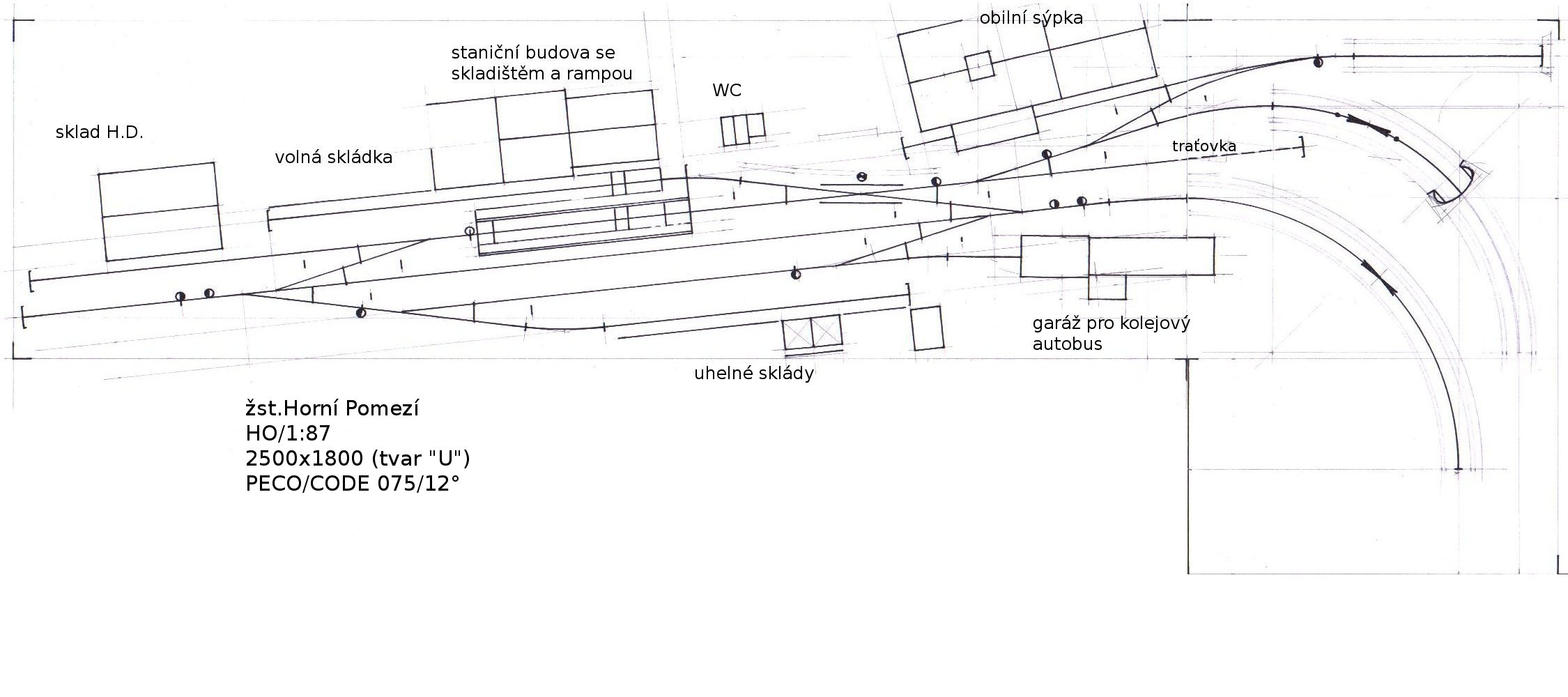

žst.Horní Pomezí_HO/1:87_2500 x 1800_PECO/CODE 075/12°

Závěr.Všechny tratě a stanice jsou v rovině.

[milan ferdián]

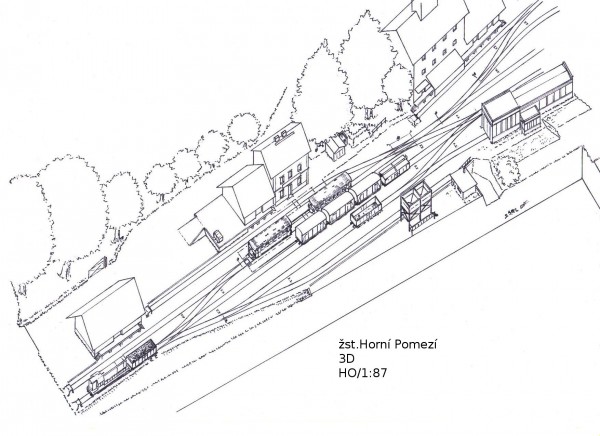

Pokus ve 3D.V případě o lepší obrázek se obraťte na fruafru

[mizl]

Tak to je masakr !!! kord když si vezmu, že to je ruční práce .... akorát bych tak nenaklápěl pohled. Ovšem i tak tě obdivuji jak to vše dokážeš takto nádherně nakreslit perem !!!

Michal

[Ferda]

To dělá ta "Mariána" a šnaps s metanolovou příchutí.

Nebo, že by kouřil ještě něco lepšího? Budu se ho muset zeptat!

[milan ferdián]

:shock: Tak to je masakr !!! kord když si vezmu, že to je ruční práce .... akorát bych tak nenaklápěl pohled. Ovšem i tak tě obdivuji jak to vše dokážeš takto nádherně nakreslit perem !!!

Michal

Díky,problém je,když změním úhel pohledu,máme tu izometrii.Z kružnic jsou elipsy,mění se reál hloubka.A publikace by nikdy nevyšla,protože takový náhled se stává defacto originální obraz.

[workous]

Ahoj Milane smékám paráda ...jaká je šířka panelu nádraží? jestli to není tajné

[milan ferdián]

Ahoj Milane smékám paráda ...jaká je šířka panelu nádraží? jestli to není tajné

Kluci díky,to mě aspoň neustále žene vpřed Panel má hloubku 55,0 cm/panel kde má délku 180,0 cm má hloubku 60,0 cm a skryťák má hloubku 40,0 cm.
Na stejné ploše,byť je hned změněna první hloubka 55,0 cm na 60,0 cm a bude plán kolejiště v N-ku.Ještě k té 3D,aspoň je tak naděje,že nějaké náhledy budou v publikaci,byť zjednodušené,ale budou československé a tak trochu neumělé.

[milan ferdián]

Sice né barevně,ale aspoň černobílé.Stejné rysy je jako 3D Horní Pomezí.Vypůjčeno od MIBA Spezial 94.

[IvanK]

Horní Pomezí vypadá užasně,jak vycházejí dékky staničních kolejí na celkove délce 2,5m panelu?je muj odhad kolem jednoho metru u nejdelší stanišní koleje dobře?
