TT Mini 130 x 85

Moderátoři: Abe Simpson, milan ferdián, Michal Dalecký, Jarda H.

Re: TT Mini 130 x 85

Příspěvekod shark-cz » pát 24 kvě, 2019 12:43 pm

Ahoj
:arrow: Prosím o Vaše názory - umístění drážních lamp ve stanici (nádraží, sklad s admin.budovou, depo)- navrh je na obr
pokud jsou lampy umístěny blbě - "nelogicky" prosím opravte mně nechci zplodit nesmysl proto se ptám :wink:
osvětlení plánuji do budov , do koncových kolejí (diody + předřadný odpor), na vlečce (2-3 ks drážních lamp) v koncové stanici - zatím jsem nesehnal vhodný objekt (lihovar, pila ... apod.)
děkuji za reakce
Nejlepší rada je žádná, než-li špatná... (TT epocha III-IV) jen tak pro radost
Uživatelský avatar
shark-cz

Příspěvky: 77
Registrován: pon 18 úno, 2019 4:41 pm
Bydliště: Chrudim

Re: TT Mini 130 x 85

Příspěvekod shark-cz » úte 28 kvě, 2019 6:59 pm

Zdravím kolegové
:arrow: přidávám další report z budování mého malého kolejiště, tentokrát jsem dodělal ovládací pultík (výhybky, přerušované koleje, osvětlení budu přidávat postupně)
Deska je vyříznuta z plastu síla 5 mm a polepena (nákres v Corelu a zalaminován)
Po celkovém dokončení ovládacího pultu začnu štěrkovat (samosebou po důkladném projetí výhybek a přerušovaných úseků)

schéma kolejiště - přepínače výhybek, nad nimi 10 přerušovaných úseků kolejí, a nahoře plánuji 5x vypínače osvětlení...(zatím jsou instalovány pouze 3 vypínače)

:arrow: Nádražní budova Zelkovice je hotova chybí pouze detaily (lavičky lidé apod.)
:arrow: Pochlubím se novým přírůstkem vozového parku - lokomotiva V36.071 jezdí parádně i v malých rychlostech

:arrow: 12ks drážních lamp :) (velmi příjemná cena 59,-/ks, všechny nové - koupeno od kolegy) svítí velice pěkně.
Nejlepší rada je žádná, než-li špatná... (TT epocha III-IV) jen tak pro radost
Uživatelský avatar
shark-cz

Příspěvky: 77
Registrován: pon 18 úno, 2019 4:41 pm
Bydliště: Chrudim

Re: TT Mini 130 x 85

Příspěvekod Trixt » úte 28 kvě, 2019 7:56 pm

12 kusu lamp, není to trochu mnoho? ;)

P.S: Jinak hezký pultík i přírůstek do vozového parku. :)
TT, panel 2520x1010 mm, epocha V (1998-2006), centrála DR5000, sběrnice LocoNet, sw RocRail
Trixt

Příspěvky: 766
Registrován: stř 13 čer, 2018 9:44 pm

Re: TT Mini 130 x 85

Příspěvekod shark-cz » úte 28 kvě, 2019 8:46 pm

:arrow: Na osvětlení nádražní stanice (viz obr nahoře) počítám 7-8 ks, 2-3 ks chci umístit na vlečku (zatím pouze úvaha)…
Dražní lampy jsem je musel vzít komplet nebo nic, i kdybych nepoužil všechny tak si myslím, že bych je velice lehce udal.
Naposledy upravil shark-cz dne pon 02 zář, 2019 11:30 am, celkově upraveno 3
Nejlepší rada je žádná, než-li špatná... (TT epocha III-IV) jen tak pro radost
Uživatelský avatar
shark-cz

Příspěvky: 77
Registrován: pon 18 úno, 2019 4:41 pm
Bydliště: Chrudim

Re: TT Mini 130 x 85

Příspěvekod Trixt » úte 28 kvě, 2019 9:10 pm

shark-cz píše:Jinak jsem je musel vzít všechny nebo nic, i kdybych nepoužil všechny tak si myslím, že bych je velice lehce udal.


To je pravda, cena byla více než dobrá. Jinak možná je i těch 7-8 lamp na to nádraží hodně. U té staniční budovy bych to viděl spíše na nějaké pouliční (parkové) lampy a vlevo u vlečky by též stačila asi jedna, neb nějaké svítidlo by bylo asi i přímo na stěně skladiště,
TT, panel 2520x1010 mm, epocha V (1998-2006), centrála DR5000, sběrnice LocoNet, sw RocRail
Trixt

Příspěvky: 766
Registrován: stř 13 čer, 2018 9:44 pm

Re: TT Mini 130 x 85

Příspěvekod shark-cz » pát 31 kvě, 2019 6:53 am

Ahoj všem

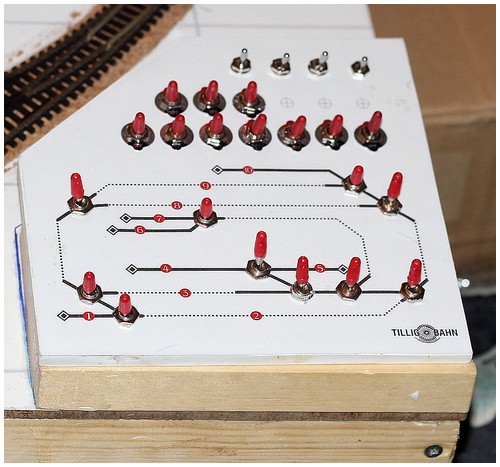

:arrow: Tak jsem dodělal první etapu kolejiště (položení kolejí, zapojení výhybek, přestavníků a přerušované kolejové úseky). Celkem je na kolejišti 10 přerušovaných úseků a 10 výhybek ovládaných motorickými přestavníky MP1, polohu výhybek ovládám dvoupolohovými mini přepínači. Všechny ovládací prvky jsou umístěny na malém pultíku (o rozměrech 155x155 mm) a jsou řešeny mini přepínači. Pult zatím není připevněn (na foto je to vidět) to až po zkoušce ...

:arrow: Dolní část pultu - schéma kolejiště - poloha páčky určuje, kam vlak pojede.
:arrow: Ve střední části jsou vypínače přerušovaných úseků kolejí.
:arrow: V horní části jsem umístil 4 ks vypínačů pro ovládání osvětlení kolejiště (nárazníky, drážní a pouliční lampy, drážní stavby apod.).Nyní budou provedeny celkové zkoušky jízdy a funkčnosti chodu výhybek.
Celkové náklady toho co vidíte foto:

10x MP1 přestavník 2.900,- výhybky a kolejivo 5.800,- materiál na rám 500,- 26 ks mini vypínačů + kabely 700,- (spotřeboval jsem na elektro zapojení 45m drátu) a to ještě nemám rozvod osvětlení... , korek 200,- + montážní potřeby (2x Herkules 125g, 1x Chemopren 75g, spoj. materiál... 200,-). Suma sumárum zatím cca 10.300,-

:arrow: Stavba rámu, položení kolejiva, zapojení přestavníků , výroba ovládacího pultu, mi trvalo od 10. března 2019 do 30. května 2019.
Po elektro-kontrole (trochu si pojezdím) začnu štěrkovat (ale nevím zda-li je lépe instalovat do stanice drážní osvětlení a poté zaštěrkovat nebo naopak)
Nejlepší rada je žádná, než-li špatná... (TT epocha III-IV) jen tak pro radost
Uživatelský avatar
shark-cz

Příspěvky: 77
Registrován: pon 18 úno, 2019 4:41 pm
Bydliště: Chrudim

Re: TT Mini 130 x 85

Příspěvekod shark-cz » stř 05 čer, 2019 7:23 pm

Ahoj
tak mam asi 80% zaštěrkováno. Použitý štěrk NOCH šedý a světle šedý (po 250 gramech).

Na zatravnění plánuji použít mix foliáže (vzhledem k ploše zatravnění cca 0,7 m2) to bude cenově snesitelné.
Nejlepší rada je žádná, než-li špatná... (TT epocha III-IV) jen tak pro radost
Uživatelský avatar
shark-cz

Příspěvky: 77
Registrován: pon 18 úno, 2019 4:41 pm
Bydliště: Chrudim

Re: TT Mini 130 x 85

Příspěvekod shark-cz » stř 12 čer, 2019 7:04 pm

Ahoj,
:arrow: tak mám zaštěrkováno, kolejiště je provozu schopné (všechny výhybky OK). Trochu jsem si pojezdil ( 2 nákl. soupravy)
:arrow: zkusmo jsem "zasadil" trávní trsy:
:arrow: koncové koleje opatřeny osvětlením (diody - předřadný odpor)

Začal jsem budovat terén (polystyrén), vyrobil jsem "kopec" výška 10cm polystyrenový polotovar potažen záchodovým papírem (3 vrstvy - po zaschnutí velice tvrdý)
Kopec plánuji osadit lesním porostem (smrky, jedle) , přidal bych i kousek skály, ale nevím jak na to … kupovat polotovar je drahé, a lepit přírodní kámen nechci, nabývá hmotnost...
zatím má panel 9,5 kg.
Určitě přidám nějaké drážní drobné stavby (záchodky, PNS, apod... )
Nevím přesně kam umístit osvětlení (nám drážní lampy) chci je umístit na prostor nádraží a také bych dal cca 2-3ks na vlečku.
Nyní vybírám vhodnou foliáž a zeleň, asi zvolím více odstínů.
Na druhé straně kopce chci postavit tunel s rozhlednou nebo zříceninou hradu, ještě nevím...

Nejlepší rada je žádná, než-li špatná... (TT epocha III-IV) jen tak pro radost
Uživatelský avatar
shark-cz

Příspěvky: 77
Registrován: pon 18 úno, 2019 4:41 pm
Bydliště: Chrudim

Re: TT Mini 130 x 85

Příspěvekod hopeter » stř 12 čer, 2019 8:25 pm

Hezky ti to přibejvá. :D
Skály jdou dobře ze sádrových odlitků. Forma se nechá sehnat za cca dvě stovky a odlitků si uděláš habaděj. Váhově to není tak hrozné.
Pokud chceš opravdu lehké skály tak je zkus z extrudovaného polystyrénu ( polystyrén bez bublin ). Návod na vyďoubání lámacím nožem najdeš u Mnitky na webu ( odkaz na jeho ešopu ) Je to sice pracné ale výsledek je vynikající.
TT a G , epocha III / IV , jen si tak hraju ...,V jednoduchosti je síla... HOnza PETERa
Uživatelský avatar
hopeter

Příspěvky: 2107
Registrován: pát 20 pro, 2013 3:03 pm
Bydliště: Červený Kostelec

Re: TT Mini 130 x 85

Příspěvekod hank61 » čtv 13 čer, 2019 6:15 am

Kdybys chtěl tu staniční budovu od Auhagenu, alespoň trochu počeštit, tak takhle jsem ji kdysi upravil já. Je ale jasné, že je to stále česká fikce :-) Ať se ti dílo daří :wink:
Přílohy
stan budova.jpg
Lokálka v H0 ČSD III. a IV. epocha
http://hankovystranky.cz/
Uživatelský avatar
hank61

Příspěvky: 1525
Registrován: sob 15 bře, 2014 5:42 pm
Bydliště: Hořovice a Louny

Re: TT Mini 130 x 85

Příspěvekod Trainmaniak » čtv 13 čer, 2019 6:40 am

A další inspirace ode mě. :D



Uživatelský avatar
Trainmaniak

Příspěvky: 1021
Registrován: pát 13 lis, 2009 7:54 am

Re: TT Mini 130 x 85

Příspěvekod shark-cz » čtv 13 čer, 2019 10:12 am

Díky pánové za Vaše i inspirace pro další práci. Ještě kdybych mohl poprosit o radu s těmi drážními lampami :wink: (kam je umístit a počet) :)
Nejlepší rada je žádná, než-li špatná... (TT epocha III-IV) jen tak pro radost
Uživatelský avatar
shark-cz

Příspěvky: 77
Registrován: pon 18 úno, 2019 4:41 pm
Bydliště: Chrudim

Re: TT Mini 130 x 85

Příspěvekod hank61 » čtv 13 čer, 2019 10:37 am

Lokálka v H0 ČSD III. a IV. epocha
http://hankovystranky.cz/
Uživatelský avatar
hank61

Příspěvky: 1525
Registrován: sob 15 bře, 2014 5:42 pm
Bydliště: Hořovice a Louny

Re: TT Mini 130 x 85

Příspěvekod Trainmaniak » čtv 13 čer, 2019 10:51 am

Vzdálenost lamp např. v Královci je cca 40 m, viz mapa: https://mapy.cz/s/3tFTr — tj. 330 mm. V Malých Svatoňovicích jsou po 30 metrech: https://mapy.cz/s/3tFUg — tj. 250 mm. Volil bych cca 200–250 mm. Zkusil jsem vložit lampy do Tvé fotky.

Uživatelský avatar
Trainmaniak

Příspěvky: 1021
Registrován: pát 13 lis, 2009 7:54 am

Re: TT Mini 130 x 85

Příspěvekod shark-cz » čtv 13 čer, 2019 11:07 am

Trainmaniak píše:Vzdálenost lamp např. v Královci je cca 40 m, viz mapa: https://mapy.cz/s/3tFTr — tj. 330 mm. V Malých Svatoňovicích jsou po 30 metrech: https://mapy.cz/s/3tFUg — tj. 250 mm. Volil bych cca 200–250 mm. Zkusil jsem vložit lampy do Tvé fotky.


:arrow: převeliké díky . :)
Je to moje první kolejiště tak se radší ptám abych "nevyrobil" nějaký nesmysl...
Nejlepší rada je žádná, než-li špatná... (TT epocha III-IV) jen tak pro radost
Uživatelský avatar
shark-cz

Příspěvky: 77
Registrován: pon 18 úno, 2019 4:41 pm
Bydliště: Chrudim
