Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod rkwa » sob 20 říj, 2018 6:59 pm

máte někdo výkres staniční budovy 17H?
předem děkuji
rkwa

Příspěvky: 61
Registrován: sob 21 led, 2012 5:38 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod hopeter » sob 20 říj, 2018 7:32 pm

Zkus to tady http://zeleznicni-normalie.cz/Galerie/ ale nevím jestli tam je...
TT a G , epocha III / IV , jen si tak hraju ...,V jednoduchosti je síla... HOnza PETERa
Uživatelský avatar
hopeter

Příspěvky: 2285
Registrován: pát 20 pro, 2013 3:03 pm
Bydliště: Červený Kostelec

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod hank » sob 20 říj, 2018 8:57 pm

rkwa píše:máte někdo výkres staniční budovy 17H?
předem děkuji


Zkus napsat Richardu Cilovi, který provozuje badatelské aktivity na jihozápadní Moravě a jihovýchodní Vysočině, mj. kolem telčské lokálky. (17/H je staniční budova Telč.) Na K-reportu ho najdeš pod nickem Bw_Ig.

Já mám jenom chcípácké kopie z různých publikací, ty by ti asi moc nepomohly.
... i my dědci ještě můžeme být všelijak užiteční...
Es ist viel später als du denkst.
hank

Příspěvky: 3737
Registrován: stř 24 čer, 2009 4:43 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod SaTo » stř 21 lis, 2018 1:53 pm

Zdravím ve spolek
Nevěděl by někdo, zda v nějaké publikaci nebyl plánek na budovu "nákladového" nádraží v Jičíně.

Předem děkuji za reakci
SaTo

Příspěvky: 10
Registrován: stř 29 dub, 2015 2:29 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod hank » stř 21 lis, 2018 3:08 pm

SaTo píše:Zdravím ve spolek
Nevěděl by někdo, zda v nějaké publikaci nebyl plánek na budovu "nákladového" nádraží v Jičíně.


To je které? Já bohužel nevím, čemu se v Jičíně říká "nákladové nádraží". Svého času se v Jičíně sešly tři soukromé společnosti (ÖNWB, komerciálky a svépomocná lokálka do Turnova) a vývoj uzlu vycházel z jejich původně samostatných kolejišť.
... i my dědci ještě můžeme být všelijak užiteční...
Es ist viel später als du denkst.
hank

Příspěvky: 3737
Registrován: stř 24 čer, 2009 4:43 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod SaTo » stř 21 lis, 2018 4:42 pm

Je to starší, tedy ne to co je původní z tratě Turnov-Jičín a používá se i dnes jako nádražní budova na osobním i když už jediném nádraží v Jičíně, na to plánek - alespoň v původní podobě mám.
SaTo

Příspěvky: 10
Registrován: stř 29 dub, 2015 2:29 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod hank » stř 21 lis, 2018 5:30 pm

SaTo píše:Je to starší, tedy ne to co je původní z tratě Turnov-Jičín a používá se i dnes jako nádražní budova na osobním i když už jediném nádraží v Jičíně, na to plánek - alespoň v původní podobě mám.


Trať Turnov - Jičín byla ta nejmladší, byla to ta svépomocná lokálka a její budova je podle normálie 16/H, i když už to na ní není moc poznat... K ní byla ve 30. letech přistavěna ta hranatá funkcionalistická přístavba podle architekta Fikra z tehdejšího Ministerstva železnic.

První do Jičína dorazila ÖNWB od Ostroměře, jako druhé komerciálky (BCB - České obchodní dráhy) od Velelib. Tu budovu, kterou máš asi na mysli, postavila rakouská severozápadní dráha. U společnosti měla označení III.B a její nekompletní výkres je v publikaci Mojmíra Krejčiříka Česká nádraží, IV. díl, 2. část, vydal VYDOL/ing. Luděk Čada, Litoměřice 2015. Kromě toho by výkresy budov ÖNWB měly být v archívu ČD v Libni nebo v Ústřední technické knihovně dopravy v Kralupech nad Vltavou.

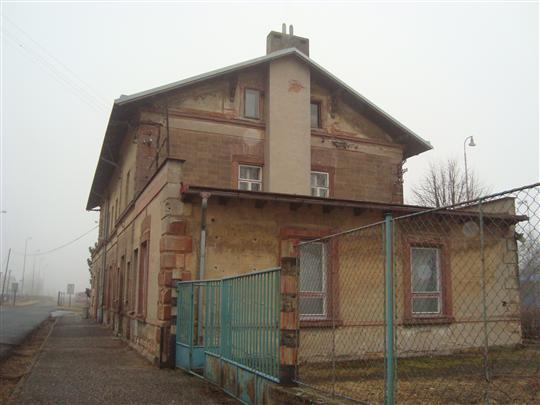

Lepší fotku na netu jsem nenašel. Je to doufám ono, o čem je řeč?

... i my dědci ještě můžeme být všelijak užiteční...
Es ist viel später als du denkst.
hank

Příspěvky: 3737
Registrován: stř 24 čer, 2009 4:43 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod SaTo » čtv 22 lis, 2018 6:30 am

Ano je to tato budova, moc děkuji za informaci, budu se snažit uvedenou publikaci sehnat.
SaTo

Příspěvky: 10
Registrován: stř 29 dub, 2015 2:29 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod milan ferdián » úte 08 led, 2019 6:32 pm

Něco pro hanka :D :wink: .Milan
1.Vlak ve Zlatých Horách
2.Vlak z Nisy do Vidnavy
3.Remíza ve Vidnavě (tak byla tam nebo tam nebyla :mrgreen: :wink: )
Přílohy
1013876_675005245891743_1443875305_nzlaté hory.jpg
12122821_1063912213667709_6318356104804810302_nvlak do Vidnavy.jpg
14192699_1271401439585451_2079603272893223484_nremíza ve Vidnavě.jpg
-Železniční normálie-
----------VIP----------
milan ferdián

Příspěvky: 10738
Registrován: ned 30 pro, 2007 5:48 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod hank » úte 08 led, 2019 9:37 pm

M.F.: Kdybys chtěl tu 414.027 lepší, můžu ti ji poslat... :lol: A na Káčku je můj výklad o tom, že a proč byla fotka pořízena pravděpodobně v r. 1925.

Za ty ostatní dík. Ta remíza zřejmě patřila Prajzům, nicht wahr?
... i my dědci ještě můžeme být všelijak užiteční...
Es ist viel später als du denkst.
hank

Příspěvky: 3737
Registrován: stř 24 čer, 2009 4:43 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod hank » pon 28 led, 2019 7:15 pm

Nakoukněte na K-report do vlákna "Vlečky". Zdeněk Hrdina aka Zdepa tam dal plánky některých vleček odbočujících z tratí Buštěhradské dráhy podle stavu v roce 1922. Viz jeho posty 2725 (28. 01.) a 2720 (20. 01.).
... i my dědci ještě můžeme být všelijak užiteční...
Es ist viel später als du denkst.
hank

Příspěvky: 3737
Registrován: stř 24 čer, 2009 4:43 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod pechatmartin » úte 22 říj, 2019 7:30 pm

Zdravím, nemáte někdo k dispozici výkresy oken a dveří používaných na stavbách KkStB.

A Hank máte ještě výkres vodárenské studny 38/H.

Díky
pechatmartin

Příspěvky: 2
Registrován: stř 01 bře, 2017 1:28 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod hank » čtv 26 pro, 2019 2:25 pm

Máte prosím někdo detailní fotografie nebo dokonce výkresy uložení a uchycení dřevěných mostnic na ocelové příhradové mostní konstrukci s dolní mostovkou bez štěrkového lože? Jedná se mi o klasickou konstrukci z přelomu 19. a 20. století, některý z těch mostů, které teď SŽDC postupně vyměňuje.

Ona většina těch známějších klasických otevřených konstrukcí už zmizela - Lovosice, Holubov, Zahrádky, mosty přes Radbuzu v Plzni... Já sice potřebuju obdélníkový nosník, něco jako je třeba v Mikulově v Krušných Horách, ale mohlo by to být i "rybí břicho" - staré Pňovany, Chrást u Plzně, Strachovice...

Děkuji předem.
... i my dědci ještě můžeme být všelijak užiteční...
Es ist viel später als du denkst.
hank

Příspěvky: 3737
Registrován: stř 24 čer, 2009 4:43 pm

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod Rtep » čtv 26 pro, 2019 6:35 pm

Pěkný večer Hanku

předpokládám, že asi hledáš takový řez mostem. Obrázek je z velmi zajímavých stránek na webu http://www.karaus.de
Obrázek
Ještě zkusím najít stará skripta, kde to také je.
Pěkný večer
PH
Uživatelský avatar
Rtep

Příspěvky: 279
Registrován: stř 08 dub, 2009 8:23 am

Re: Požadavky na podklady - fotky, plány, ...

Příspěvekod hank » čtv 26 pro, 2019 7:31 pm

Rtep: Jo, tohle znám. Dokonce bych řekl, že jsem sem tento výkres původně dával já, i když z jiného (původního) zdroje. :wink: Problém je v tom, že tenhle most měl nosnost jen 12 t na nápravu, takže pro lok. 422.0 byl sjízdný jen sníženou rychlostí a nic těžšího na něj nesmělo. Proto ho ČSD musely vyměnit už začátkem 30. let. Hledám něco modernějšího, co vyhovuje a je v provozu ještě i dnes. Navíc tam stejně to detailní uchycení nevidím.

Pokud jde o toho Karause, tak to je starej sudeťáckej nácek. (A to říkám jako potomek zčásti německých předků, z nichž někteří byli v r. 1945 taky odsunuti.) Jeho stránky jsou neuvěřitelná směska sentimentálního pláče po ztracené staré domovině a lží, pomluv a invektiv na adresu I. republiky. Nic faktického k vrbenské lokálce v letech 1918 - 38 tam není. Od bývalého špióna (za studené války sloužil v západoněmecké vojenské rozvědce) bych čekal přinejmenším inteligentnější způsob vyjadřování, když už ne fakta... Asi mu to všechno k stáru vlezlo na mozek... Karaus skoro nikde neudává zdroje; tenhle výkres původně vyšel ještě za císařpána v nějakém rakouském inženýrském nebo stavařském časopise a dá se najít v lepším rozlišení v digitálním archívu jedné universitní knihovny. (Ještě kdybych tak ten odkaz teď dokázal najít...) Navíc byl tak drzej, že si přes to ještě přetiskl adresu svých stránek, jako kdyby to bylo jeho autorské dílo.

Nicméně děkuji za snahu.
