Jaké je zapojení Power Pack?

[Zdenek Valter]

Jaké je zapojení Power Pack?
Třeba od ZIMO stojí cca 500 Kč
U Piko jak ND stojí něco přes tísíc kč.
Tak proto by mne zajímalo jak je to zapojené a zda to jde navrhout podobně.
Dají se případně kombinovat?

[Pater]

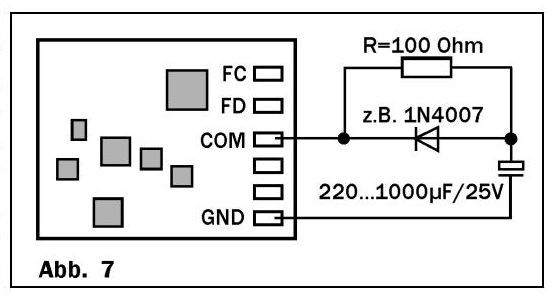

Úplně jednoduché. Paralelní zapojení diody a odporu a za nimi sériově kondenzátor. Přes odpor se kondenzátor pomalu nabíjí a přes diodu se kondenzátor rychle vybíjí (dioda je zapojená katodou směrem ke kladnému pólu dekodéru). Odpor má hodnotu kolem 100 Ohmů.


[Zlámalík]

Zdeňku, od Zimo myslíš modul STACO? To je trochu složitější, než na obrázku výše.
Klasický power-pack je tak, jak uvádí kolega, ale STACO moduly jsou DC-DC měniče, které používají superkondenzátory na napětí 2,7 Voltu. Typicky STACO 1 umí dva nebo tři superkondenzátory v sérii, každý z nich má kapacitu 0,3 F, u verze STACO 3B pak kapacitu 1 farad. Tedy při třech kouscích jde o kapacitu 0,1 F (resp. 0,33 F) na napětí 8 V, což je už slušná dávka energie a loko jede několik sekund bez zaváhání, i mimo koleje
Postavit to určitě jde, jen jestli to tak hezky zmenšíš, jak oni

[fulda]

U těchto zařízení je pochopitelně pověstný ďábel v detailech. Jeden z těch snáze pochopitelných je programování na programovací koleji, kdy běžná centrála odpojí napájení, pak ho připojí a zahájí programovací sekvenci. Jenže programovací sekvence obsahuje kroky kdy se sleduje spotřebovávaný proud a pokud se povede, že nabíjení power packu zrovna nevhodně začne, nebo skončí, tak to dost rozhodí co centrála přečte. Nebo třeba omezení na 250mA na programovací koleji, versus rychlost nabíjení power packu. A možná další.

[Radek Strnad]

Na DPS pro STACO 1 je osazeno cca 30ks miniaturních součástek. To nevím, jestli stojí za námahu nějak podomácku řešit. Hlavně početnější sestava např. tantalových kondenzátorů v klasickém Power Packu může působit problémy při programování dekodéru a je pak nutné ji při každém programování odpojit. Stalo se mi to u Rosničky se zvukovým MX, kde jsem měl 10x220uF/16V Dekodér se s připojeným Packem ani nechtěl přihlásit. Když jsem Power Pack vymontoval a nahradil ho STACO 1, tak programování jde a jízdní vlastnosti jsou na daleko lepší úrovni. Modul mám připojený jak k MN615 a MN160, tak i k MX616 a funguje to již rok bez problémů.

[Zdenek Valter]

Úplně jednoduché. Paralelní zapojení diody a odporu a za nimi sériově kondenzátor. Přes odpor se kondenzátor pomalu nabíjí a přes diodu se kondenzátor rychle vybíjí (dioda je zapojená katodou směrem ke kladnému pólu dekodéru). Odpor má hodnotu kolem 100 Ohmů.


No přiznám se, že mám na mysli obvody s superkondenzátory.
Ale když už to tu bylo naznačeno tak se také zeptám - na vývodu 6 lze připojit obecně + kondezátru přímo, nebo je zde vhodné také použít nabíjecí obvod diodu s odporem?

[Zdenek Valter]

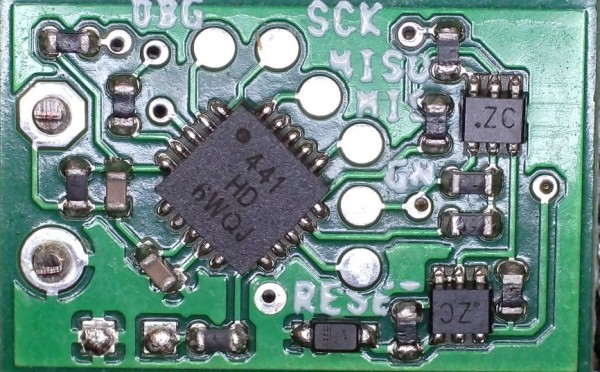

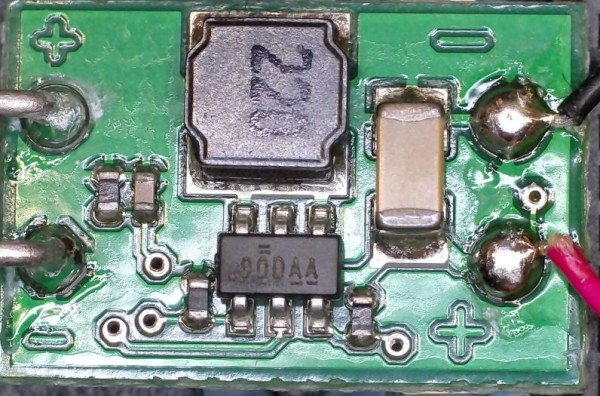

Tohle je třeba zmiňovaný Piko Power Pack.

[Pater]

Ale když už to tu bylo naznačeno tak se také zeptám - na vývodu 6 lze připojit obecně + kondezátru přímo, nebo je zde vhodné také použít nabíjecí obvod diodu s odporem?

Ono záleží, co myslíš pod pojmem "vývod 6". Také záleží na výrobci a modelu dekodéru a od toho lze taky odvodit možné zapojení kondenzátoru(ů). Například u Zimo to mají v manuálech pěkně zobrazeno. Takže doporučím RTFM.

[Radek Strnad]

Také existuje PowerPackové plato od firmy Fischer Modell, kde už jsou součástky již osazeny a jediné, co je potřeba je připájet tantalové kondenzátory na připravené pájecí plochy. Vejde se jich tam 5ks. Ven do dekodéru pak vedou jen dva vodiče + a -.

[Zdenek Valter]

Ale když už to tu bylo naznačeno tak se také zeptám - na vývodu 6 lze připojit obecně + kondezátru přímo, nebo je zde vhodné také použít nabíjecí obvod diodu s odporem?

Ono záleží, co myslíš pod pojmem "vývod 6". Také záleží na výrobci a modelu dekodéru a od toho lze taky odvodit možné zapojení kondenzátoru(ů). Například u Zimo to mají v manuálech pěkně zobrazeno. Takže doporučím RTFM.

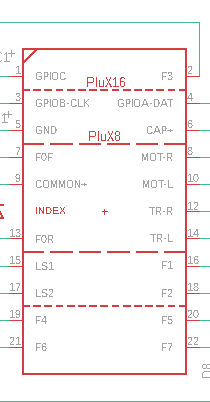

Promiň mea culpa myslím vývod 6 na Plux22.

[Zdenek Valter]

Také existuje PowerPackové plato od firmy Fischer Modell, kde už jsou součástky již osazeny a jediné, co je potřeba je připájet tantalové kondenzátory na připravené pájecí plochy. Vejde se jich tam 5ks. Ven do dekodéru pak vedou jen dva vodiče + a -.

Mohu poprosit o odkaz?

[Zlámalík]

Ale když už to tu bylo naznačeno tak se také zeptám - na vývodu 6 lze připojit obecně + kondezátru přímo, nebo je zde vhodné také použít nabíjecí obvod diodu s odporem?

Ono záleží, co myslíš pod pojmem "vývod 6". Také záleží na výrobci a modelu dekodéru a od toho lze taky odvodit možné zapojení kondenzátoru(ů). Například u Zimo to mají v manuálech pěkně zobrazeno. Takže doporučím RTFM.

Promiň mea culpa myslím vývod 6 na Plux22.

Podívej se do manuálu, já používám výhradně Zimo a tam záleží na dekodéru. Třeba MX648 tam má tvrdý plus (spojený s druhým "plusem"), MX645/MS450/MS480/MS481 tam má vývod na kondenzátor, tedy už s omezením napětí pod 16 V.

[Radek Strnad]

To Zdenek Valter: Odkaz je tento: https://fischer-modell.de/fischer-model ... erspeicher

[Zdenek Valter]

To Zdenek Valter: Odkaz je tento: https://fischer-modell.de/fischer-model ... erspeicher

Díky za odkaz, ale to není zapojení se superkondenzátorem.
Chápu, že třeba do mašiny v TT to může být prostorově vhodné, ale já takový problém nemám.
Mně se vejde třeba i tenhle kondík na 25 v:
https://www.tme.eu/cz/details/eeeft1e10 ... panasonic/

[Zdenek Valter]

Ono záleží, co myslíš pod pojmem "vývod 6". Také záleží na výrobci a modelu dekodéru a od toho lze taky odvodit možné zapojení kondenzátoru(ů). Například u Zimo to mají v manuálech pěkně zobrazeno. Takže doporučím RTFM.

Promiň mea culpa myslím vývod 6 na Plux22.

Podívej se do manuálu, já používám výhradně Zimo a tam záleží na dekodéru. Třeba MX648 tam má tvrdý plus (spojený s druhým "plusem"), MX645/MS450/MS480/MS481 tam má vývod na kondenzátor, tedy už s omezením napětí pod 16 V.

No právě já bych raději něco obecného, protože dělám náhadní desku do staršího modelu PIKO a nechci předpisovat dekodér třeba Zimo.
