Eagle knihovny pro DCC konektory

[Zdenek Valter]

Pokud by někdo potřeboval tak zde jsou knihovny pro konetory DCC: https://www.opendcc.de/info/eagle/eagle_libs.html

[Zdenek Valter]

Tak jsem tam našel drobnou mušku - Plux 22 rozhraní
Sice nabízí všechny varianty montáže:
PluX22, female SMD type 21 pin, 1,27mm grid.
T: Top mount (view from top of decoder)
M: mirrored, Bottom mount, insert through PCB
P: Plug (to be mounted on decoder)

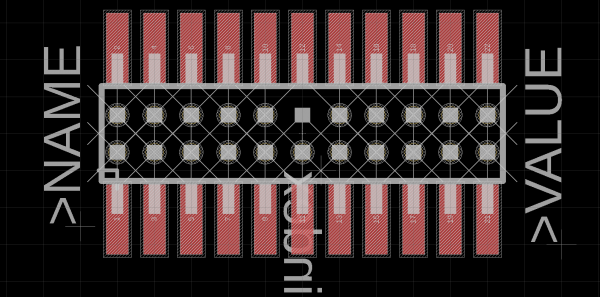

Nicméně u toho M není vrtání pro průchozí piny.
T a M mají totiž stejnou footprint

Přiřazení pinů je snad dobře.

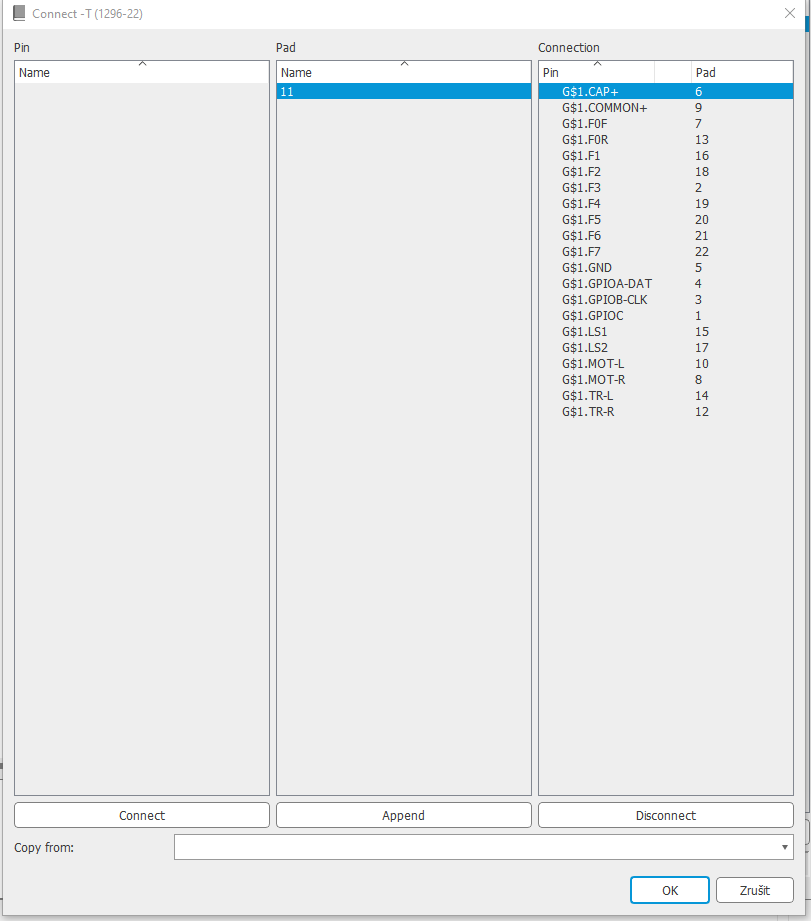

T: top

Top surface.png (22.24 KiB) Zobrazeno 3298 krát

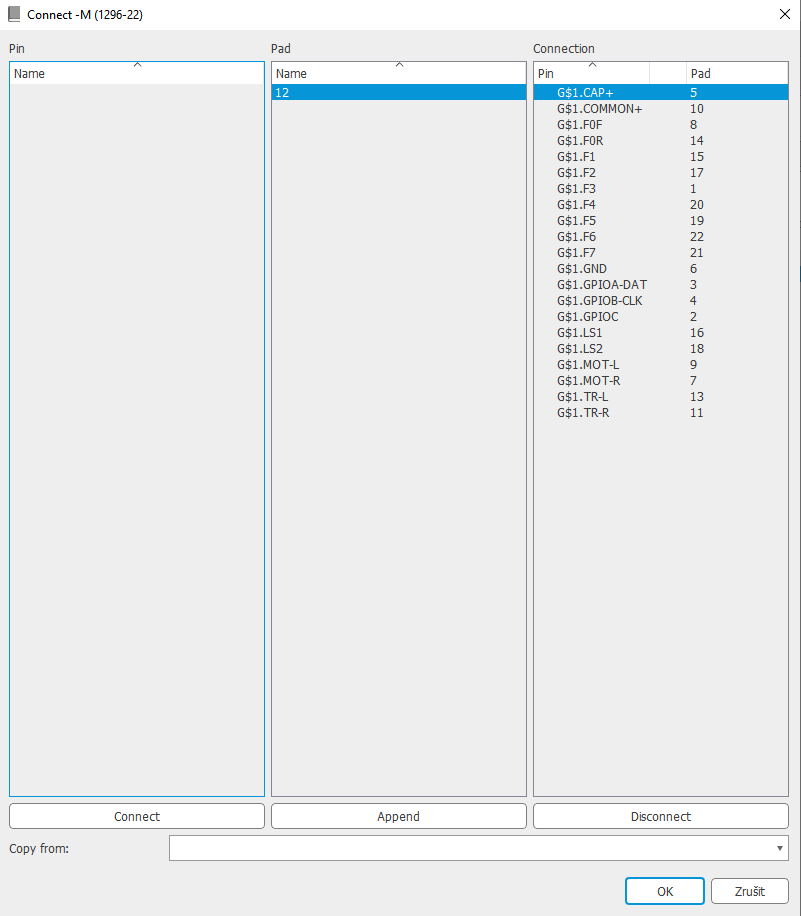

M: mirorred

Miirror surface.png (21.32 KiB) Zobrazeno 3298 krát

[Zdenek Valter]

Pro vlastní potřebu jsem si modifikoval footprint pro Mirror zapojení ale není to 1296-22 ale 1365-22

[Zdenek Valter]

Nevěděl by někdo zda není k dispozici knihovna s NEXT18?

Konektor co jsem dohledal - NP0519-s10x

[Pater]

Nevěděl by někdo zda není k dispozici knihovna s NEXT18?

O knihovně nevím, datasheet CT0519S i CT0519P jsou však dostupné, tak není problém to nakreslit.

[Zdenek Valter]

Nevěděl by někdo zda není k dispozici knihovna s NEXT18?

O knihovně nevím, datasheet CT0519S i CT0519P jsou však dostupné, tak není problém to nakreslit.

Díky za odkazy na Sheety.
