UNI16ARD Arduino dekodér

Schémata, zapojení, návody, dotazy a postupy k využití v železničním modelářství.

Moderátoři: Michal Dalecký, Jarda H., Rudolf, 123.marek

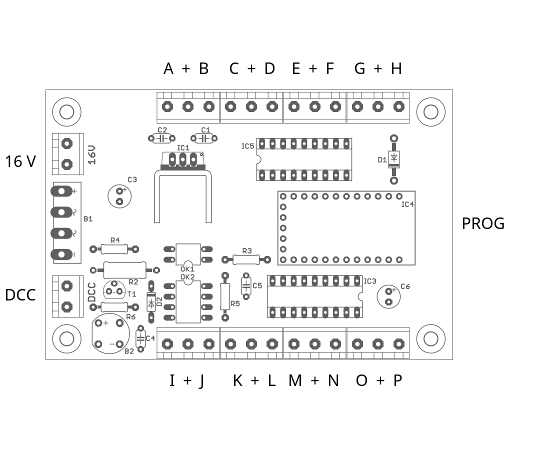

UNI16ARD Arduino dekodér

Příspěvekod sidlo » ned 12 lis, 2017 8:52 pm

Na dccdoma je k dispozici nový dekodér pro výhybky UNI16ARD http://dccdoma.eshop-zdarma.cz/index.php?s=product&id=182



Na rozdíl od jiných dekodérů má tento model zveřejněný nejenom hardware https://sites.google.com/site/sidloweb/elektrika/22-uni16ard ale také software https://sites.google.com/site/sidloweb/elektrika/22-uni16ard-8vyh.

Dekodér má vyvedené piny pro programování, takže každý kdo si vymyslí vlastní program tak si ho může do dekodéru i nahrát.
Uživatelský avatar
sidlo

Příspěvky: 1640
Registrován: ned 27 dub, 2014 7:32 am

Re: UNI16ARD Arduino dekodér

Příspěvekod JendaTT » ned 12 lis, 2017 9:32 pm

Ahoj, možná jsem jen špatně koukal, ale odkud se vezme +5V pro napájení Arduina?
JendaTT

Příspěvky: 347
Registrován: pát 06 bře, 2015 2:56 pm

Re: UNI16ARD Arduino dekodér

Příspěvekod belgarat » ned 12 lis, 2017 10:12 pm

JendaTT píše:Ahoj, možná jsem jen špatně koukal, ale odkud se vezme +5V pro napájení Arduina?

Podle schematu je Arudino krmene ze stejneho zdroje jako spinane vystupy; interne si 5V ze 7812ky srazi. (edit: opraveno 12 > 5V)
Naposledy upravil belgarat dne pon 13 lis, 2017 7:45 am, celkově upraveno 1
Belgarat (nemodelar, greenhorn, pseudoprogramator, pindac nesmyslu)
belgarat

Příspěvky: 813
Registrován: čtv 27 pro, 2012 9:36 pm
Bydliště: Hřebeč u Kladna

Re: UNI16ARD Arduino dekodér

Příspěvekod sidlo » pon 13 lis, 2017 5:49 am

Jak píše belgarat při normálním provozu je na pin RAW přivedeno 12 V.
Když se nahrává program do Arduina a "silové" napájení je odpojeno, tak se Arduino napájí přes pin VCC z USB převodníku z počítače. Potom obvody 7812 a ULN2803A jsou bez napájení.
Uživatelský avatar
sidlo

Příspěvky: 1640
Registrován: ned 27 dub, 2014 7:32 am

Re: UNI16ARD Arduino dekodér

Příspěvekod JendaTT » pon 13 lis, 2017 9:32 am

Super, děkuji za vysvětlení.
JendaTT

Příspěvky: 347
Registrován: pát 06 bře, 2015 2:56 pm

UNI16ARD-8VYH dekodér pro 8 výhybek

Příspěvekod sidlo » pát 08 pro, 2017 8:29 pm

Uživatelský avatar
sidlo

Příspěvky: 1640
Registrován: ned 27 dub, 2014 7:32 am

UNI16ARD-NAV Arduino dekodér pro návěstidla

Příspěvekod sidlo » pon 01 led, 2018 12:39 pm

Dekodérů pro návěstidla je k dispozici několik. Některé o sobě tvrdí, že jsou lepší než jiné, protože vychází z těch správných předpokladů. Společným nedostatkem dosud dostupných dekodérů je poměrně složité nastavování a ovládání, které si nezadá s hlavolamem Ježek v kleci.

Dekodér UNI16ARD-NAV si klade za cíl jednoduché nastavování i ovládání. Návěstidla se nastavují svým typem. Každé návěstidlo má jedno CV do kterého se ukládá zvolený typ. A ovládání je stejně jednoduché. Každá návěst má svoji DCC adresu. Zadání nové návěsti automaticky zruší předchozí návěst. Návěstidla se tedy dají ovládat i bez počítače pouze s ovladačem (např multiMaus).

Návod k dekodéru https://sites.google.com/site/sidloweb/elektrika/24-uni16ard-nav
Možno objednat http://dccdoma.eshop-zdarma.cz/index.php?s=product&id=182
Uživatelský avatar
sidlo

Příspěvky: 1640
Registrován: ned 27 dub, 2014 7:32 am

Re: JMRI

Příspěvekod Jirka_US » stř 03 led, 2018 12:30 am

Pane kolego, velmi zdarily prehled ceske navestni soustavy, diky za nej. Mam jen jeden dotaz k dekoderu, jsou mozna obe zapojeni navestidel tedy jak se spolecnou anodou tak se spolecnou katodou ? Mozna to je nekde uvedene a jen jsem to prehledl.
Jirka
Jirka_US

Příspěvky: 1163
Registrován: sob 08 kvě, 2010 5:56 am

Re: JMRI

Příspěvekod sidlo » stř 03 led, 2018 4:23 pm

Ne, ten dekodér umí pouze zapojení se společnou anodou.
Uživatelský avatar
sidlo

Příspěvky: 1640
Registrován: ned 27 dub, 2014 7:32 am

Re: UNI16ARD Arduino dekodér

Příspěvekod keby49 » ned 14 led, 2018 10:51 pm

Ahoj.

Koukam na ten tvuj dekoder, ty navestidla byl supr napad, ale na dccdoma ta informace zatim chybi - jinak bych je byl prihodil naposledy ... prihodim priste :)

To ze musi byt pripojeny na programovaci kolej znamena ze nepodporuje POM?

Cteni tam zminujes tak predpokladam ze snad pojede i s z21 odblokovanou.

Napad na dalsi soft - svetelkovani a efekty s tym spojene ;)

A zvuky stanicni? :))

To jen jako inspirace... at se dari
keby49

Příspěvky: 135
Registrován: úte 24 říj, 2017 8:48 am
Bydliště: Praha 9

Re: UNI16ARD Arduino dekodér

Příspěvekod sidlo » pon 15 led, 2018 7:02 am

  • dccdoma nestíhá vyřizovat objednávky, proto to ještě není v e-shopu, jinak po dohodě se to objednat dá
  • UNI16ARD nepodporuje POM, u příslušenství to norma NMRA povoluje, ale pokud vím tak žádný komerční výrobek příslušenství to neumí (dle normy)
  • z21Start podle mě nemusí být odblokovaná aby v programovacím režimu (programovací kolej) uměla přečíst základní potvrzovací signál, ale ať se vyjádří někdo z majitelů této centrály
  • software pro světelné efekty (blikání) je v plánu, ale momentálně jsou rozdělané jiné projekty, pro jednoduché svícení příslušenství je možné pomocí CV překonfigurovat dekodér (jen některé nebo všechny výstupy) i pro svícení, viz. návod na http://dccdoma.eshop-zdarma.cz/g182.Dekod%E9r+UNI16ARD+8VYH.html
Uživatelský avatar
sidlo

Příspěvky: 1640
Registrován: ned 27 dub, 2014 7:32 am

Re: UNI16ARD Arduino dekodér

Příspěvekod sidlo » pon 15 led, 2018 1:09 pm

Krátké doplnění.
Podle tohoto dokumentu https://www.flipgorilla.com/p/25308031877122986/download/20180116_Roco_start_Katalog2018_WEB.pdf (strana 5) umí z21Start programovat na programovací i provozní koleji. Není třeba dokupovat za 29,90 € odemykací klíč. Dle mého názoru je lepší si koupit za 520 Kč rozšíření na S88-N a připojení k počítači tady http://dccdoma.eshop-zdarma.cz/g23.GenLi%2BS88+pro+ROCO+z21+a+zesilova%E8+10764.html. Za méně peněz z toho bude více muziky.
Uživatelský avatar
sidlo

Příspěvky: 1640
Registrován: ned 27 dub, 2014 7:32 am

Re: UNI16ARD Arduino dekodér

Příspěvekod keby49 » pát 26 led, 2018 4:24 pm

Ahoj,

Diky za odpoved. Z21 odblokovanou mam na S88 mam prevodnik od digicz a s88 moduly z dccdoma. Krasne to jede. Vyhoda je ze informa ma i centrala, priste bych asi volil jinak.

Dekoder dorazil, jede jak z praku, i MM s z21 precte hodnoty, to je supr ;) A jeste lepsi je ze jsou svaby v paticich, takze jeden vytahnu a muzu ridit driver na motor ;) No a v pripade zeby neco vyhorelo se vymeni :)

Dik za dobrou praci ;)
keby49

Příspěvky: 135
Registrován: úte 24 říj, 2017 8:48 am
Bydliště: Praha 9

UNI16ARD-8VYH dekodér pro 8 výhybek verze 2

Příspěvekod sidlo » sob 10 úno, 2018 7:24 pm

Na základě připomínek uživatelů byla vydána druhá verze software pro dekodér výhybek. Oproti první verzi byly přidány tyto funkce:

  • přidán zámek dekodéru CV15 a CV16
  • přidána funkce reagovat na povel pouze jednou - použití buď pro přestavníky výhybek nebo pro rozpojovače
  • výchozí čas sepnutí změněn na 0,512 s
  • výchozí adresa změněna na 200

Popis nastavení dekodéru verze 2 je zde https://sites.google.com/site/sidloweb/elektrika/22-uni16ard-8vyh.
Dekodér je možné objednat zde http://dccdoma.eshop-zdarma.cz/index.php?s=product&id=182.
Uživatelský avatar
sidlo

Příspěvky: 1640
Registrován: ned 27 dub, 2014 7:32 am

Re: UNI16ARD Arduino dekodér

Příspěvekod workous » čtv 15 úno, 2018 9:17 am

Za mne je to paráda dekodér maká bez nutnosti programování Ardu * což pro hodně lidí pohoda prostě co potřebuji navolím si na MM nebo zalaboruji a upravím si dle potřeby. Vlastně jsem použil Ardu Nano, takže jsem si upravil výstupy a je to.Nové fukce verze 2 jsou taky bezva např.povel pro rozpojovače nebo přestavník...
HO segmenty epocha workoušov - Roco Geoline
Uživatelský avatar
workous

Příspěvky: 1661
Registrován: sob 15 lis, 2008 12:05 pm
Bydliště: Chýnice u Prahy
