Prohledal jsem toho už hodně a nic jsem nenašel, anebo nerozumněl. Chci se zeptat, jak zastavit vlak na místě, na kterém potřebuji. Hodilo by se jednoduché a pochopitelné schéma zapojení.
Mám TT, koleje TT Tillig Bahn, analog,lokomotivy Zeuke.

no v analogu musíš udělat izolovanou kolej, udělat úseky, prostě řozřízneš tam, kde chceš aby vlak zastavil.

firecz:

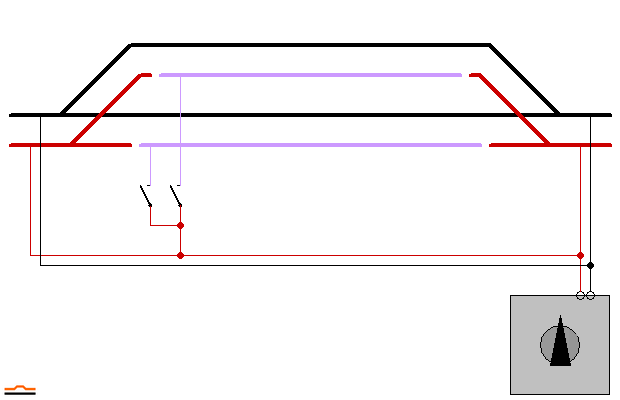

V analogovém provozu se zastavuje pomocí tzv. úseků. Jde o kolej, na níž je z obou stran jedna z kolejnic elektricky přerušena mezerou a napájena zvlášť přes vypínač. Tyto úseky se budují zpravidla v nádražích, skrytých nádražích a před návěstidlem. V nádražích bývají obvykle dlouhé od výhybky k výhybce, abys mohl zastavit vlak kdekoliv. Před návěstidlem a jednosměrně projížděných skrytých nádražích bývají dlouhé něco víc, než je délka lokomotivy - aby stihla zastavit z plné rychlosti.

Díky úsekům můžeš na analogovém kolejišti provozovat více vlaků současně. Zatímco jeden vlak jede podle ovladače, ostatní vlaky stojí na odpojených úsecích.

Děkuji za rady. Už jsem to asi pochopil.

D píše:firecz:
V analogovém provozu se zastavuje pomocí tzv. úseků. ..... Před návěstidlem a jednosměrně projížděných skrytých nádražích bývají dlouhé něco víc, než je délka lokomotivy - aby stihla zastavit z plné rychlosti.
.........



Dovolím si přidat podotázku - mám analog a budu budovat skryté nádraží do kterého nevidím ... takže použiji izolovaný úsek dle výše uvedené rady. Ale vlak z plné rychlosti zastaví poměrně náhle = nemá velkou setrvačnost .. tedy nepřirozeně a může se dokonce i rozpojit ...
Existuje jiné řešení než jen to "prudké zabrždění" .. ???

vinklarekcz:
Řešení samozřejmě existují. Záležet bude především na tvých schopnostech v elektronice. I když mohu tvrdit, že za dobu několika let provozu analogového kolejiště TT se mi nikdy vlak po prudkém zastavení nerozpojil.

1. Asi nejsnadnější řešení je poučit obsluhu, aby s vlakem vždy jezdila a zpomalovala dle modelového provozu. Dojet do úseku, modelově zastavit a až potom úsek odpojit. Ve skryté části vždy zpomalit a do odpojeného úseku najíždět krokem.

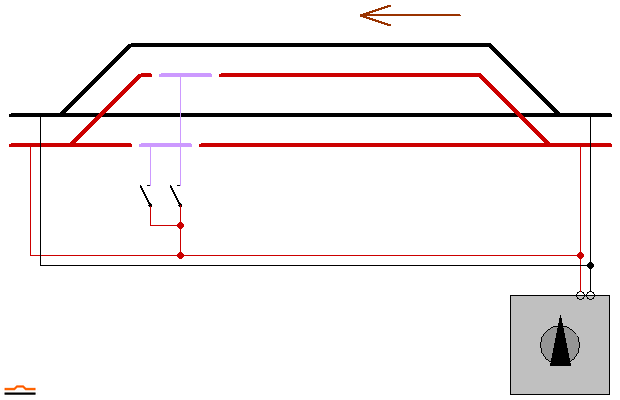

2. Další možností je zbudovat před zastavovacím úsekem ještě jeden, zpomalovací. V rámci jednoduchosti trvale napájený s nějakým omezením proudu v koleji. Tady už je ale třeba vědět, zda používáš napěťovou nebo PWM regulaci a zda má být skryté nádraží průjezdné v jednom nebo obou směrech. Univerzální bude použít výkonový rezistor v sérii. Pro jednosměrnou kolej řízenou velikostí napětí bych použil napěťový stabilizátor kolem 7 voltů, případně PWM střídač s pevnou střídou, treba 50%.
3. A pochopitelně existují složitější obvody, které přesně toto v analogu řeší.

Díky za info .. mám o čem přemýšlet .. čekal jsem že odpověd najdu jako věčný začátečník v Začátečnických dotazech.

Zatím mě napadlo jedno řešení které brzy vyzkouším:
napojit na izolovaný úsek el. kondenzátor, který se nabije přes lokomotivu (=ta spojí úsek pod napětím a úsek s kondenzátorem), a hned zase kondenzátor vybije (celá lokomotiva je již v úseku bez napájení s kondenzátorem), .. a zastavení vlaku by tak bylo plynulejší.

Plynulé zastavování ve skrytém nádraží mi nedává moc smysl. Není tam vidět, takže pro modelovost provozu to nemá význam. Při zastavení se mně nikdy nic nerozpojilo, ani nevykolejilo. Pokud ti tam vlaky nelítají rychlostí Formule 1, tak je to bez problémů. Důležité je udělat izolované úseky dostatečně dlouhé, aby je lokomotiva setrvačností nepřejela. Pokud řeším jednou za čas nějaký problém ve skrytém nádraží, tak je to vykolejení nebo rozpojení na výhybkách, ale příčina je vždy jiná, než absence pomalého zastavení.

vinklarekcz:
Ušetřím ti zkoušení kondenzátoru, když ti prozradím následující?

Kondenzátory ve stovkách mikrofaradů dávané do DCC lokomotiv proti výpadku zvuku mají dost energie na to, aby otočili rotorem motoru lokomotivy nižší jednotky otáček, takže po spřevodovaní na kola se dojezd s kondenzátorem prodlouží o méně než milimetr, což proti setrvačníku nehraje roli, a stejně se tyto kondenzátory proti proudovým špičkám nabíjejí postupně přes rezistor.

Nebo bys mohl použít větší kondenzátor a odpálit si sběrací plíšky v lokomotivě nebo rovnou koncový stupeň napáječe.

vinklarekcz píše:Díky za info .. mám o čem přemýšlet .. čekal jsem že odpověd najdu jako věčný začátečník v Začátečnických dotazech.

Zatím mě napadlo jedno řešení které brzy vyzkouším:
napojit na izolovaný úsek el. kondenzátor, který se nabije přes lokomotivu (=ta spojí úsek pod napětím a úsek s kondenzátorem), a hned zase kondenzátor vybije (celá lokomotiva je již v úseku bez napájení s kondenzátorem), .. a zastavení vlaku by tak bylo plynulejší.

Jak pise D, kondenzator, tak jak jej minis pouzit, neni dobra volba.
Analogovym vecem se venuje tato publikace https://www.databazeknih.cz/knihy/autom ... ice-208136 Navzdory nazvu neni jen o automatizaci.

Tak jsem přece jen pokus učinil - na kusé koleji:
- loko Hercules Metrans Piko H0 analog
- setový regulátor Pico 12V/0,45A 55003 - napětí cca 13V při max. rychlosti
- el. kondenzátor 10000mikroF/25V připojovaný na izolovanou kusou kolej
Bez připojeného kondenzátoru mašinka setrvačností ujela 40cm od izol. přerušení a při připojeném kondenzátoru 70cm.

Ale je to šok pro ten regulátor nabíjet takovou kapacitu natvrdo. Doporučil bych aspoň před kondenzátor zapojit paralelně odpor s diodou. Nabíjení přes odpor, vybíjení přes diodu. Odpor stačí v řádu jednotek ohmů.
A nebo lepší řešení, udělat takové zapojení, aby se kondenzátor nenabíjel přes sběrače lokomotivy, ale předem, přes kontakty relátka, a až potom, pro brždění relé vypnout. To by mohl být ten nabíjecí odpor v řádu desítek ohmů, a bylo by to celé šetrnější k regulátoru a sběračům loko.

Takže rychlost Formule 1... Doporučuju si přečíst něco o rychlostech na železničních tratích a podívat se na modelové rychlosti, které tomu odpovídají.
https://www.elektroesk.cz/tabulka-modelovych-rychlosti-a6_71.htm

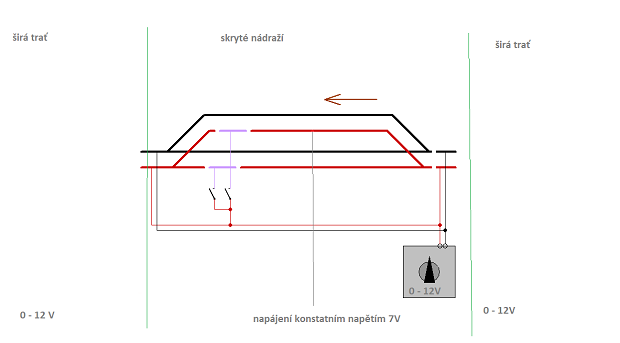

... vypadá to že si to moc komplikuji .. ale to výše uvedené řešení: napájet úsek v SN sníženým napětím se mi líbí - upravil jsem obr. kolegy.

vinklarekcz:
Nezapomeň vyřešit šuntování, abys nezkratoval zdroje průjezdem vlaku přes rozhraní. Osobně bych použil usměrňovací diody před, za a ve zpomalovacím úseku, aby se proud nezkratoval přes druhý zdroj. Pro jednoduchost bych zpomalovací úsek napájel z usměrněného a stabilizovaného zdroje hlavní tratě.
