Pulsní ovladač za pár kaček

[pepi2000]

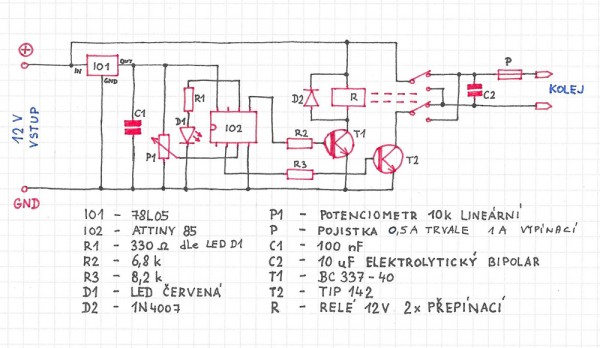

Sestrojil jsem pulsní ovladač pro analog s velmi pomalou jízdou. Jízda se ovládá potenciometrem a to tak, že v polovině dráhy potenciometru je stop (indikuje LED), vlevo od stop je rozjezd vpřed a vpravo od stop je rozjezd vzad. Jako u starého PIKO trafa. Ovladač je na 12V ss a má ochranu proti zkratu. Výkon (střídu) jsem nastavil od 5 do 96%
Videoukázku najdete na http://ulozto.cz/xD9Fqpi7/ovladac-mov

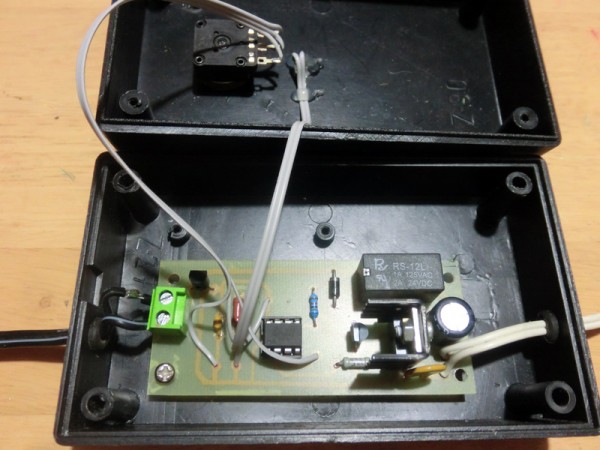

Většinu součástek jsem měl doma. Jejich cena bez knoflíku a krabičky je kolem 160 Kč.
Pokud někdo chce, poskytnu vše kolem pro stavbu ovladače.

[BohousP]

Ten nápad se STOP uprostřed se mi líbí. Je to intuitivní. I když rodilí mašinfírové řeknou, že na lokomotivě se směr volí jednou pákou a rychlost druhou. Ještě by to chtělo indikaci zkratu. Pokud tam máš polyswitch, tady je řešení: http://www.masinky.info/2012/01/chranim-chranis-chranime-aneb-na-co-casto-zapominame/ - na konci článku.

[pepi2000]

Diky za odkaz. Tu kontrolku jsem tam mohl dat. Jasně mam tam polyswitch. Něco zvládá darlington krátkodobě a pak nastupuje polyswitch. Není problém tam šupnout přepínač a přeprogramovat to, ale já si zvolil toto řešení. Ale ten tvůj odkaz je zajímavej. Díky hošku.

[pepi2000]

Pro Petra.

[Rudolf]

Akorát chybí software do toho procesoru nebo jsem něco přehlédl ?

[pepi2000]

Software jsem poslal Petrovi na požádání,ale není problém ho zde uveřejnit.
pro mikrokontroler Attiny45 nebo Attiny85 (8 Mhz vnitřní oscilace)
Tak tady je:

void setup() {
pinMode(3,OUTPUT);//vystup na darlington (IO pin 2)
pinMode(0,OUTPUT);//vystup na prepinaci rele (IO pin 5)
pinMode(1,OUTPUT);//vystup na LED nulova zona (IO pin 6)
}

void loop() {

int y = analogRead(2);// (IO pin 3) střed potenciometru
int x=map(y,0,1023,11,400);
if ((x>195) && (x<216)){
digitalWrite(3,LOW);
digitalWrite(1,HIGH);//sepne LED pro nulovou zonu
}
if (x>215){
int z=((x-205)*40);
int m=((411-x)*10);
digitalWrite(0,HIGH);//sepne rele
digitalWrite(3,HIGH);
delayMicroseconds(z);
digitalWrite(3,LOW);
delayMicroseconds(m);
digitalWrite(1,LOW);//zhasne LED
}
if(x<196){
int z=abs(x-206)*40;
int m=(x*10);
digitalWrite(0,LOW);//rozepne rele
digitalWrite(3,HIGH);
delayMicroseconds(z);
digitalWrite(3,LOW);
delayMicroseconds(m);
digitalWrite(1,LOW);//zhasne LED
}
}

[fulda]

Koukám, že je to arduino.
Pokud tě zajímá Arduino a vláčky, tak ti doporučím TOHLE.

[Rudolf]

Díky za zveřejnění sw. Takto ten příspěvek bude užitečný i po nějaké době.

Ruda
