Přestavník DP1

[Rosik]

Ahoj! Použil jste už někdy někdo tento přestavník a využil na něm výstup pro napájení srdcovky? Nezdá se mi totiž, že by fungoval. Když ho připojím na DCC signál (svorky DCC+ a DCC), pak by na střední svorce měl být jeden z pólů DCC signílu podle polohy jezdce. Zkusil jsem kontrolní měření:
Napětí mezi svorkami DCC a DCC+ - 15 Vst
Napětí mezi DCC a AUX1 - nula
Napětí mezi DCC+ a AUX1 - nula
Situace je stejná v obou polohách jezdce. Co je špatně?


[Ivan]

DP1 nemám, ale mám MP1, což by měla být shodná konstrukce. Máš jen jeden? Může být vadný, rozebrat a proměřit výstupy a uvidíš.

[Zlámalík]

Co je špatně?

Přepínač.

[Rosik]

DP1 nemám, ale mám MP1, což by měla být shodná konstrukce. Máš jen jeden? Může být vadný, rozebrat a proměřit výstupy a uvidíš.

Konstrukčně je to podobné, ale elektronika a celé zapojení je jiné. Rozebral jsem to, ale nic jsem neobjevil. Mám jich několik desítek. Zkoušel jsem zatím 3 a dělají to všechny.

[Pavel-HP]

A co zkusit zapojení pomocného kontaktu jako u MP1?
Podle toho proměření spínání kontaktu se jeví jako špatně zapojený.

[Rosik]

A co zkusit zapojení pomocného kontaktu jako u MP1?
Podle toho proměření spínání kontaktu se jeví jako špatně zapojený.

Na 3 svorkách není co špatně zapojit. Princip funkce je jednoduchý. Jen mě zajímá, zda to někdo takto použil a zda mu to fungovalo.

[Pavel-HP]

Přepínač uvnitř přestavníku bude nejspíš špatně zapojený.

[cliftorr]

Přestavník DP1 nemá výstupy na napájení srdcovky , ale MP1 ano.
DP1 je prostě osekaný

[Zlámalík]

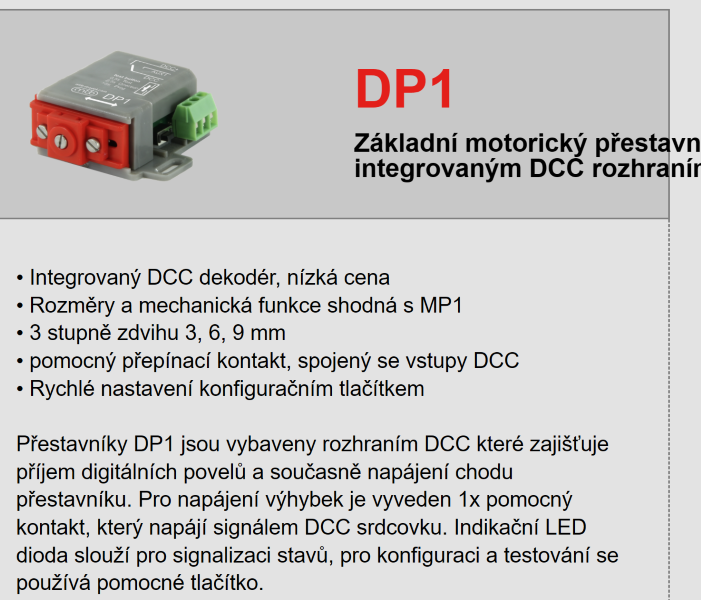

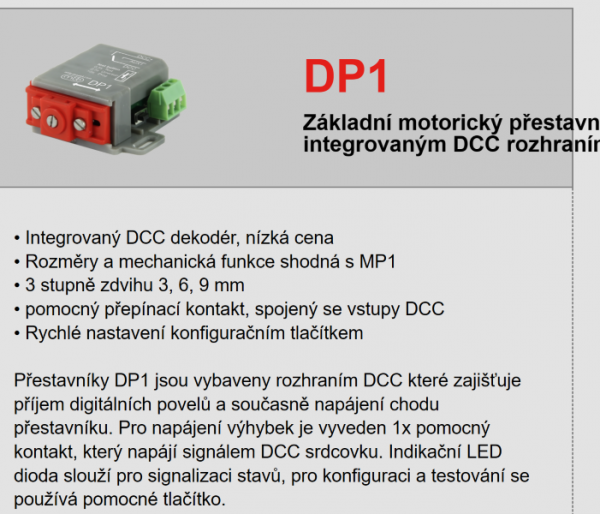

Cliftorr: Výrobce ale tvrdí něco jiného:

Viz https://mtb-model.com/index.php?page=prestavniky

[cliftorr]

Aha, tak to je změna , když se objevil DP1 , tak v popisu nebylo nic co by napájelo srdcovky.
Nezlobte se ale pro mě je zdroj informací je web "kolejiště na míru" který se má jako živnost stavění kolejišt a vzhledem k tomu ža má zakázky na 2 roky dopředu tak je asi uspěšný.
zde je video kde se zminuje o DP1 s tím že DP1 nemá žádnou zpetnou vazbu
https://www.youtube.com/watch?v=-qr7R-K1Oos&t=304s
od 6:59

[sidlo]

zde je video kde se zminuje o DP1 s tím že DP1 nemá žádnou zpetnou vazbu

Chtělo by se to lépe zaposlouchat do toho průvodního slova. Autor tam říká, že použil systém řízení bez zpětné vazby, což neznamená že DP1 nemají zpětnou vazbu.

[cliftorr]

Omlouvám, špatně jsem četl nebo pochopil.

[Rosik]

Děkuji všem za pomoc. Řešil jsem to nyní telefonátem přímo s panem Báňou s MTB. Zjistil jsem, že nejspíš ve výrobě zapomněli osadit druhý mikrospínač právě pro napájení srdcovky.

A ke zpětným ohlasům: Tyto přestavníky lze využít pouze na digitální kolejiště bez zpětných ohlasů nebo bez ohlasů ve zhlavích (na výhybkách), což byl aktuálně můj případ. Jinak je potřeba používat jiné přestavníky, které mají extra napájení DCC signálem a extra přepínač pro napájení srdcovky signálem vedeným přes zpětný ohlas.
