ARD-4SERVO dekodér pro serva

[sidlo]

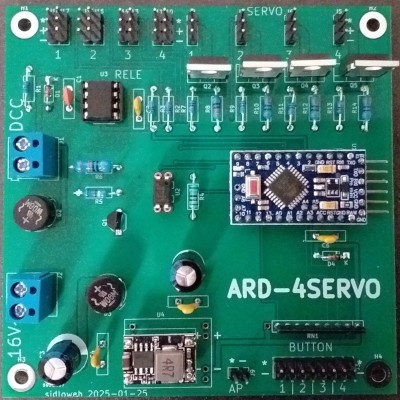

Dekodér pro 4 serva.

Popis nastavení v režimu digitál https://sites.google.com/site/sidloweb1/ard-4servo/ard-4servo-dcc.

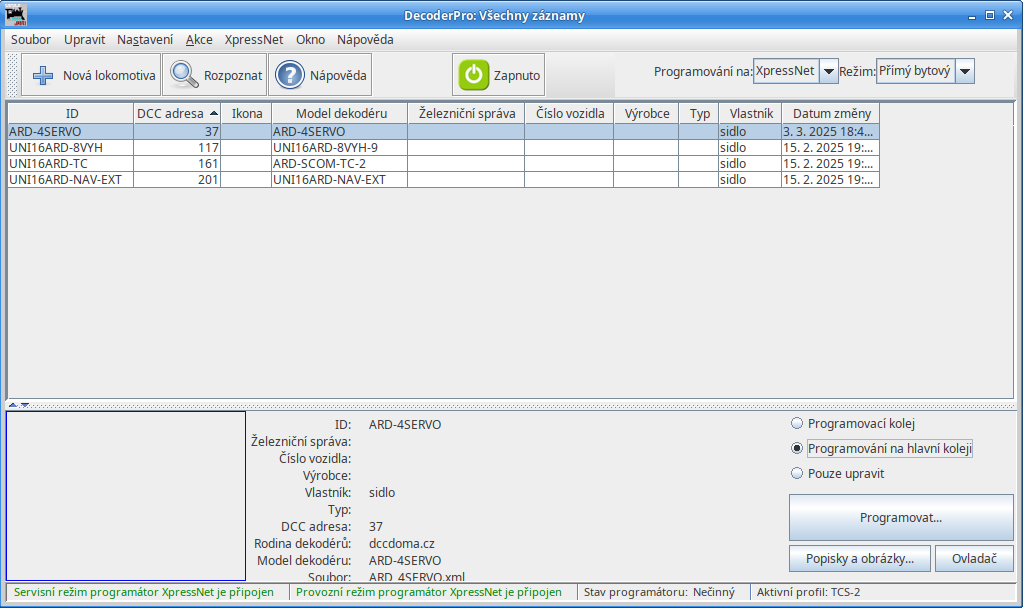

Možno nastavovat přes jednotlivá CV nebo pohodlněji programem JMRI DecoderPro https://www.jmri.org/.
V příkladu pro nastavení je použita centrála ZAVAVOV TCS-2 https://www.zavavov.cz/tcs-2/.


[Pater]

To je hezké, že jsi nám dal návod na nastavení dekodéru. A je možné jej někde i získat?

[sidlo]

Samozřejmě jako vždy jsou dekodéry s Arduinem na https://dccdoma-eshop.cz/.
Je to novinka, tak tam ještě není vystaven, ale brzy to bude napraveno.

[sidlo]

Dekodér ARD-4SERVO je také možno provozovat v analogovém režimu bez centrály.
V tomto režimu je také možné "programování" - nastavování výchylky serva.

Návod jak na analogový provoz https://sites.google.com/site/sidloweb1/ard-4servo/ard-4servo-ap.

[sidlo]

Dekdodéry s Arduinem od dccdoma https://dccdoma-eshop.cz/ vždy přinášely něco navíc a nesnažily se být pouze doplňkem zařízení velkých výrobců. Např. dekodér návěstidel UNI16ARD-NAV-EXT https://sites.google.com/site/sidloweb1/uni16ard-nav-ext jako první u nás použil DCC rozšířený příkaz příslušenství. Tím umožnil, aby jedno návěstidlo bylo schopné zobrazit všechny potřebné návěsti a současně mělo pouze jednu adresu DCC.

Dekodér pro serva ARD-4SERVO jako první u nás přichází s možností provozního režimu programování, tedy programování mimo programovací kolej.

Většina centrál, které umí programování POM to dělá pouze napůl. V provozním režimu lze podle norem také programovat dekodéry příslušenství. Toto programování má vlastní příkazy (DCC pakety), které jsou jiné než příkazy pro dekodéry lokomotiv. Pokud máme dobrou centrálu tak můžeme bezpečně programovat dekodéry příslušenství v provozním režimu a dekodéry lokomotiv (i se stejnou adresou) zůstanou nedotčeny.

K tomu, aby bylo možné programovat dekodéry příslušenství v provozním režimu je třeba mít dvě věci. Jsou to ovladač a cetrála. V příkladu je uveden jako ovladač program JMRI DecoderPro https://www.jmri.org/ a centrála ZAVAVOV TCS-2 https://www.zavavov.cz/tcs-2/.

Návod jak programovat dekodér ARD-4SERVO v provozním režimu
https://sites.google.com/site/sidloweb1/ard-4servo/ard-4servo-ops

[sidlo]

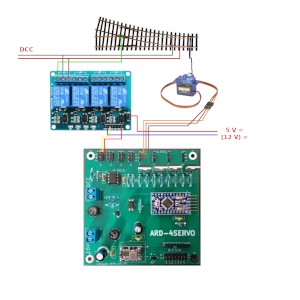

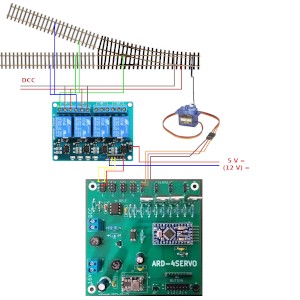

Přepínání polarity srdcovky u výhybek je u dekodérů důležitá funkce.
Jak přepínat polaritu s dekodérem ARD-4SERVO https://sites.google.com/site/sidloweb1/ard-4servo/ard-4servo-frog


[sidlo]

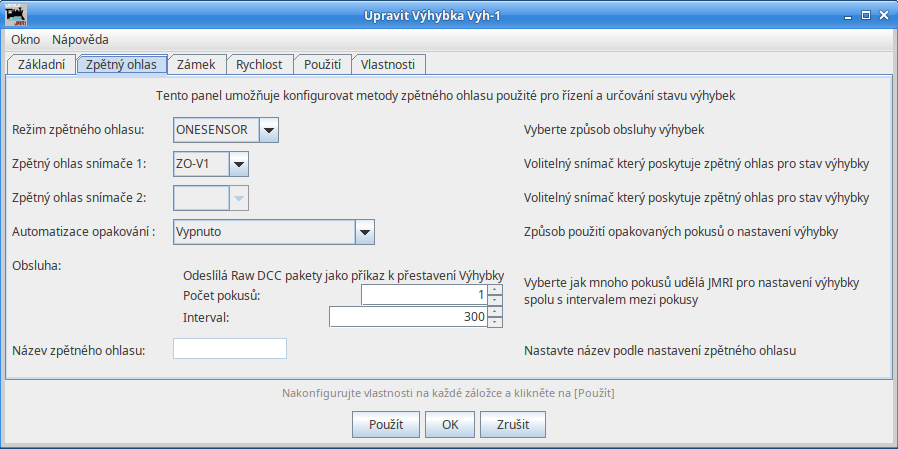

Zvláště při počítačem řízeném provozu je nutné mít ohlas od výhybek.
Ohlas metodou jednoho snímače https://sites.google.com/site/sidloweb1/ard-4servo/ard-4servo-onesensor

[sidlo]

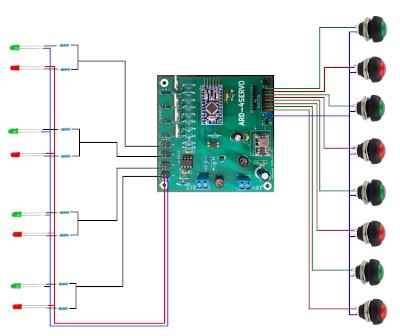

U větších kolejišť nebo u výhybek na které není vidět a jsou ovládány z panelu je dobré mít indikaci polohy výhybky pomocí LED.
Návod pro dekodér ARD-4SERVO https://sites.google.com/site/sidloweb1/ard-4servo/ard-4servo-led


[sidlo]

Přepínání polarity ve vratné smyčce je poměrně častý problém, který modeláři řeší.
Návod pro dekodér ARD-4SERVO https://sites.google.com/site/sidloweb1/ard-4servo/ard-4servo-loop


[sidlo]

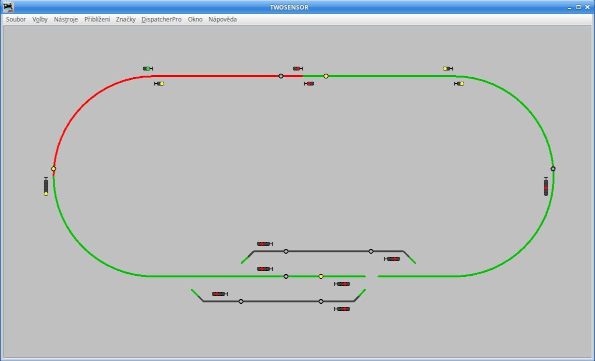

Na velké železnici signalizuje přestavník výhybky na panel výpravčího také stav výměny nekonzistentní. To znamená, že výměna je v procesu přestavování a není ani v jedné z koncových pozic.

Dekodér ARD-4SERVO v režimu zpětného ohlasu dvou snímačů a se správným programem (např. JMRI https://www.jmri.org/) umí také signalizovat stav nekonzistentní.

Návod jak na to https://sites.google.com/site/sidloweb1/ard-4servo/ard-4servo-twosensor


[sidlo]

Dekodér ARD-4SERVO je možno provozovat v režimu digitál, analog a rozšířený digitál.

Digitální provoz – základní funkce

• programování na programovací koleji
• nastavování krajních poloh páky, rychlost otáčení a směr otáčení páky
• přepínání polarity srdcovky a vratné smyčky

Analogový provoz

• programování koncových poloh páky
• ovládání tlačítky
• signalizace polohy serva pomocí LED
• přepínání polarity srdcovky a vratné smyčky

Digitální provoz – rozšířené funkce

• rozšířené funkce jsou dostupné s lepšími programy, např. JMRI http://www.jmri.org/
• rozšířené funkce jsou dostupné s lepšími centrálami např. ZAVAVOV TCS-2 http://www.zavavov.cz/tcs-2/
• programování na provozní koleji (hlavní)
• zpětný ohlas metodou dvou snímačů se signalizací stavu přestavování páky

Kompletní návody https://sites.google.com/site/sidloweb1/ard-4servo
Dekodér je k dostání v e-shopu dccdoma https://dccdoma-eshop.cz/index.php?category_id=26
