Programovatelný převodník z S88 na LocoNet postavený na Arduinu.
Vhodné pro moduly se zpětným ohlasem S88.
Vhodné pro centrály s rozhraním LocoNet bez rozhraní S88.
https://sites.google.com/site/sidloweb/elektrika/32-ard-ln-s88

Gratuluji Petře k dalšímu počinu.

Měj se Zdeněk

Výborný čin, umožni to majitelům dekodérů se sběrnicí S88 využít výhod LocoNetu. Díky DR5000 je už spousta modelářů majících LocoNet k dispozici.
Jen poznámka - u komponent LocoNet je zvykem používat dva konektory LocoNet.

HonzaM píše:Jen poznámka - u komponent LocoNet je zvykem používat dva konektory LocoNet.

Podľa ma tam sú dva konektory LOCONET

podle schematu dela deska mastera sbernici S88 - je na konci (zacatku), takze 1x S88, 2x LocoNet.

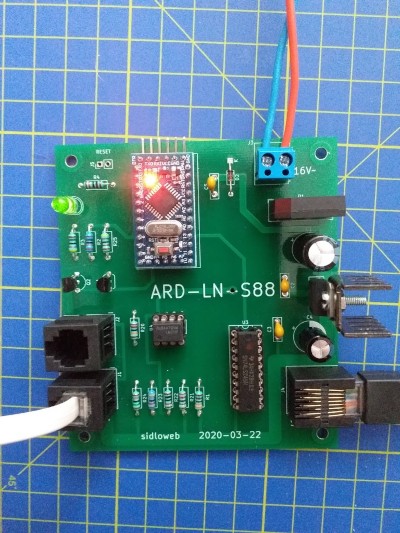

Ano, kolegové mají pravdu. Na fotografii vlevo dole jsou dva konektory pro LocoNet.

sidlo píše:Vhodné pro centrály s rozhraním LocoNet bez rozhraní S88.

Technicka poznamka :
Centraly Loconet nepotrebuji nijakou detekci obsazeni. Pakety B2 jdou uplne mimo centralu.
Zpravy detekce obsazeni B2 zpracovavaji programy v PC anebo programy na panelu stanice.
---
Takze by bylo lepsi napisat, "Udelatko vhodne pro sbernici Loconet."

zdeno píše:Technicka poznamka : Centraly Loconet nepotrebuji nijakou detekci obsazeni...

To snad platí pro centrály obecně. Nejen pro Loconet. Neumí to a tedy nepotřebují.
Tím nijak nesnižuji význam tohoto modulu. Naopak, s jeho pomocí se zvládne velký počet detekcí a na velkou vzdálenost.

Ahoj
Přiložená skica není bohužel funkční.
Dva dny s tím bojuji, lokonet běží, ale problém je S88.
Dnes jsem přišel na to ,že jsou jinak definovány výstupy S88 oproti schématu.
Zatím jsem netestoval zda to vyřeší vše.
blažino

Taky si myslím, že správně podle schematu by měly být piny definovány takto:

Kód: Vybrat vše

#define  S88_DATA_PIN 13
#define  S88_RESET_PIN 11
#define  S88_LOAD_PS_PIN 10
#define  S88_CLOCK_PIN 12


poslušně hlásím po změně vstupu v sw. vše funguje jak má.
Děkuji za užitečný modul.
blažino

Omlouvám se, nějak ve spěchu jsem dal na stránky špatnou verzi schematu. K této politování hodné události dochází maximálně jednou za deset let. Už je to opravené.
