Pomoc s rozdělení úseků

Příspěvekod MartinO » pon 12 lis, 2018 6:49 pm

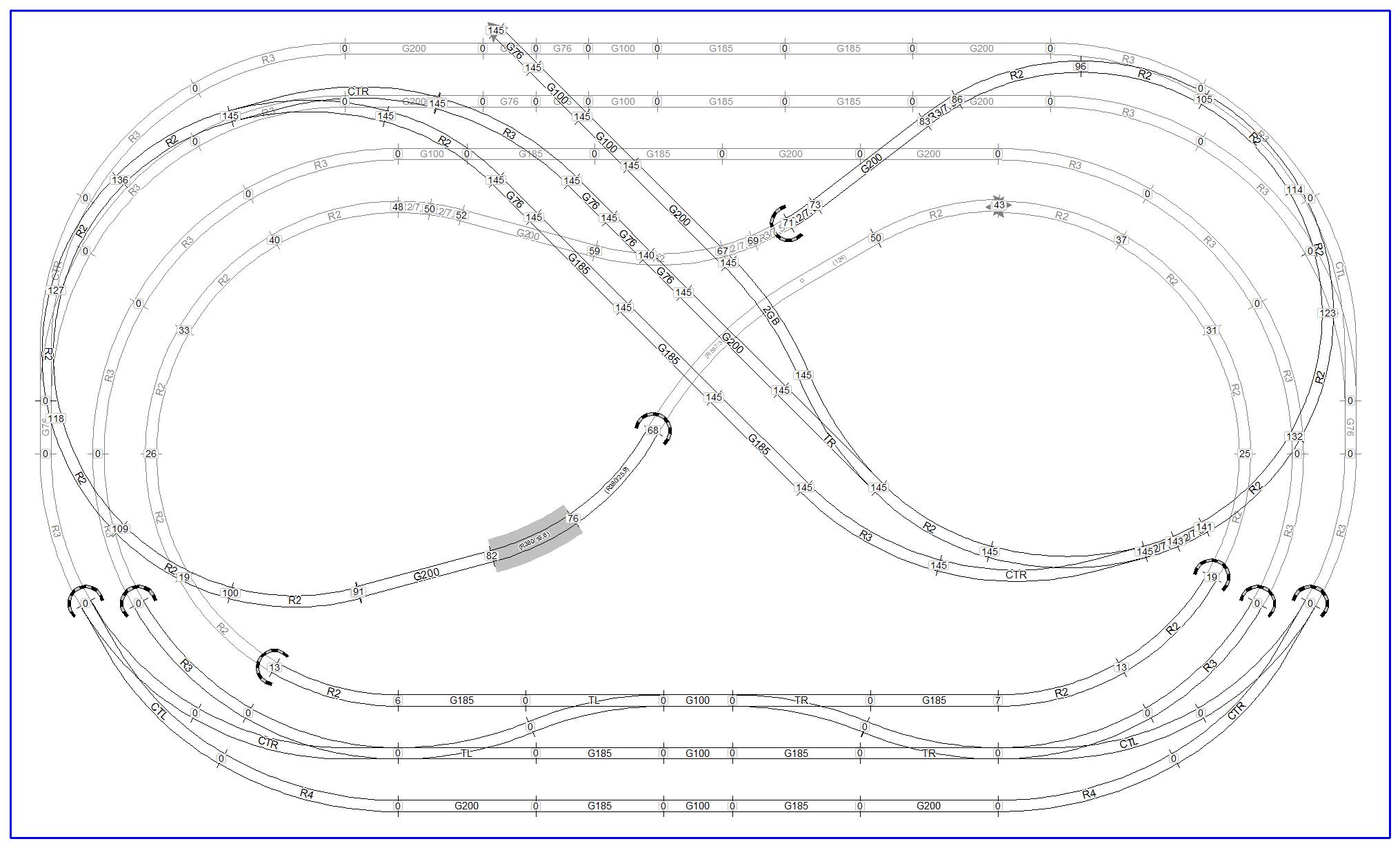

Ahoj všichni, jsem téměř úplný laik a rád bych dětem postavil na vánoce začátek kolejiště, abychom mohli společně dále tvořit krajinu, domečky.... Potřebuji připravit kolejiště pro digitální provoz. Mám centrálu z21 a jeden detektor obsazenosti pro 8 úseků a všechen kolejový materiál včetně dekodérů pro ovládání vyhýbek. Hlavní dotaz směřuje jak mám rozdělit úseky na kolejišti viz. obrázek, abych nemusel něco předělávat až tam v budoucnzu budeme chtít umístit nějaká ta návěstidla a aby šlo vše ovládat přes počítač. Velikost kolejiště je 2x1,2m a je to vše H0 Roco Geoline. Díky moc za každou radu.
Přílohy
MartinO

Příspěvky: 13
Registrován: pon 12 lis, 2018 11:54 am

Re: Pomoc s rozdělení úseků

Příspěvekod sidlo » pon 12 lis, 2018 7:11 pm

Já bych dal ty detektory do míst, kde není vidět. V tunelech je to 5 míst.
NEM 102 https://www.morop.eu/downloads/nem/de/nem102_d.pdf definuje průjezdný průřez pro H0 na výšku 59 mm. Výškově to bude hodně těsné. Sklonově to bude hodně prudké.
Uživatelský avatar
sidlo

Příspěvky: 2154
Registrován: ned 27 dub, 2014 7:32 am

Re: Pomoc s rozdělení úseků

Příspěvekod MartinO » pon 12 lis, 2018 7:37 pm

Vím, že průjezdy jsou na těsno a proto jsem zvýšil o 5mm horní nádraží. Je to pro děti tak jsem nechtěl jít do TT. A měl bych dělat úseky ještě taky na nádražích nebo ne?
Přílohy
MartinO

Příspěvky: 13
Registrován: pon 12 lis, 2018 11:54 am

Re: Pomoc s rozdělení úseků

Příspěvekod fulda » pon 12 lis, 2018 7:38 pm

Jsi si jistý tím plánkem?
Za pravopisné chyby v této zprávě může moje učitelka češtiny.
Uživatelský avatar
fulda

Příspěvky: 4538
Registrován: pon 09 srp, 2010 8:08 am
Bydliště: Praha - Uhříněves

Re: Pomoc s rozdělení úseků

Příspěvekod belgarat » pon 12 lis, 2018 7:48 pm

MartinO: useky udelat rozhodne vsude, ale NEMUSIS je napojit hned do detektoru. Prozatim pospojovat pod deskou. Az dostanes roupy a budes si chtit hrat (s automatizaci, s rizenim PC, s indikaci obsazeni, to je fuk) nebudes muset vrtat skrz, rezat pruty atd.
TT epocha IVa-b; analog + NanoX, DR5000.
Nemodelar, greenhorn, pseudoprogramator, pindac nesmyslu
belgarat

Příspěvky: 1329
Registrován: čtv 27 pro, 2012 9:36 pm
Bydliště: Hřebeč u Kladna

Re: Pomoc s rozdělení úseků

Příspěvekod MartinO » pon 12 lis, 2018 7:56 pm

fulda píše:Jsi si jistý tím plánkem?

myslíž že je to moc špatně?
MartinO

Příspěvky: 13
Registrován: pon 12 lis, 2018 11:54 am

Re: Pomoc s rozdělení úseků

Příspěvekod MartinO » pon 12 lis, 2018 7:57 pm

belgarat píše:MartinO: useky udelat rozhodne vsude, ale NEMUSIS je napojit hned do detektoru. Prozatim pospojovat pod deskou. Az dostanes roupy a budes si chtit hrat (s automatizaci, s rizenim PC, s indikaci obsazeni, to je fuk) nebudes muset vrtat skrz, rezat pruty atd.

A nenamaloval bys mi prosím kde všude to rozdělit?
MartinO

Příspěvky: 13
Registrován: pon 12 lis, 2018 11:54 am

Re: Pomoc s rozdělení úseků

Příspěvekod belgarat » pon 12 lis, 2018 7:59 pm

MartinO píše:A nenamaloval bys mi prosím kde všude to rozdělit?


Neptas se praveho :) aby to bylo spravne hned napoprve, mel by malovat nekdo s vetsi praxi.
TT epocha IVa-b; analog + NanoX, DR5000.
Nemodelar, greenhorn, pseudoprogramator, pindac nesmyslu
belgarat

Příspěvky: 1329
Registrován: čtv 27 pro, 2012 9:36 pm
Bydliště: Hřebeč u Kladna

Re: Pomoc s rozdělení úseků

Příspěvekod Ove » pon 12 lis, 2018 8:28 pm

Nevím, jestli jsi už narazil na tuto stránku, každopádně mně hodně pomohla..
http://www.lokopin.wz.cz/body.htm
Uživatelský avatar
Ove

Příspěvky: 225
Registrován: sob 18 srp, 2018 7:14 pm
Bydliště: Havlíčkův Brod

Re: Pomoc s rozdělení úseků

Příspěvekod belgarat » pon 12 lis, 2018 8:32 pm

Ove píše:Nevím, jestli jsi už narazil na tuto stránku, každopádně mně hodně pomohla..
http://www.lokopin.wz.cz/body.htm


Onen web se VYPLATI precist cely od A do Z a nejlepe nekolikrat. Specificky useky najdes zde: http://www.lokopin.wz.cz/digital/useky.htm
TT epocha IVa-b; analog + NanoX, DR5000.
Nemodelar, greenhorn, pseudoprogramator, pindac nesmyslu
belgarat

Příspěvky: 1329
Registrován: čtv 27 pro, 2012 9:36 pm
Bydliště: Hřebeč u Kladna

Re: Pomoc s rozdělení úseků

Příspěvekod MartinO » pon 12 lis, 2018 8:40 pm

belgarat píše:
Ove píše:Nevím, jestli jsi už narazil na tuto stránku, každopádně mně hodně pomohla..
http://www.lokopin.wz.cz/body.htm


Onen web se VYPLATI precist cely od A do Z a nejlepe nekolikrat. Specificky useky najdes zde: http://www.lokopin.wz.cz/digital/useky.htm


Díky, už jsem to prolítl, ale jdu to číst znova. Myslím, že to moje mini kolejiště je trošku "specifické". Tak snad si s tím poradím.
MartinO

Příspěvky: 13
Registrován: pon 12 lis, 2018 11:54 am

Re: Pomoc s rozdělení úseků

Příspěvekod sidlo » úte 13 lis, 2018 6:58 am

Jak píše belgarat - udělej úseky všude. Na každou staniční kolej. Na každý mezistaniční úsek. Na každou výhybku. Pod kolejištěm pro začátek všechno propoj. Později můžeš dodat detekci obsazení kdekoliv a nemusí se nic řezat ani letovat.
Uživatelský avatar
sidlo

Příspěvky: 2154
Registrován: ned 27 dub, 2014 7:32 am

Re: Pomoc s rozdělení úseků

Příspěvekod MartinO » úte 13 lis, 2018 9:02 am

Lucy píše:
fulda píše:Jsi si jistý tím plánkem?

Dobře volená otázka.Řešíte rozdělení úseků a kolejiště nejde postavit z důvodu stoupání.R2 - R358/66 promile.

Já jsem to kolejiště téměř do detailu okopíroval z katalogu plánků kolejišť, které prodávají ke Roco Geoline. Co radíš?
MartinO

Příspěvky: 13
Registrován: pon 12 lis, 2018 11:54 am

Re: Pomoc s rozdělení úseků

Příspěvekod MartinO » úte 13 lis, 2018 9:08 am

sidlo píše:Jak píše belgarat - udělej úseky všude. Na každou staniční kolej. Na každý mezistaniční úsek. Na každou výhybku. Pod kolejištěm pro začátek všechno propoj. Později můžeš dodat detekci obsazení kdekoliv a nemusí se nic řezat ani letovat.

A můžu to propojovat napřímo. Někde jsem četl, že se to má dělat přes DO nebo diody?
MartinO

Příspěvky: 13
Registrován: pon 12 lis, 2018 11:54 am

Re: Pomoc s rozdělení úseků

Příspěvekod belgarat » úte 13 lis, 2018 9:25 am

MartinO píše:A můžu to propojovat napřímo. Někde jsem četl, že se to má dělat přes DO nebo diody?


Edit: vyskrtany blbosti, viz Fulduv komentar nize.

Zalezi na tom jakou technologii mas delane detektory obsazeni. 2 Diody pro NEdetekovane useky se doporucuji kvuli stejnemu napeti jako pro ty detekovane proudovymi detektory, kere vyuzivaji ubytku napeti na 2 seriove zapojenych diodach. V pripade docasneho pospojovani pak pripojit 2 seriove diody na vstup spolecneho napajeni NEdetekovanych useku. Tzn

Kód: Vybrat vše

Centrala ======|====|==|>|---|>|===|======|=|=|=|...
                    \--|<|---|<|--/
               |                          | | | |
         detektor obsazeni          nedetekovane useky
           | | | | | | | |
           | | | | | | | |
           detekovane useky

Edit: snad odstraneny nejvetsi blbosti, viz Fulda nize.

Pripadne diody pred kazdy samostatny usek, pokud mas diod dost :)
Naposledy upravil belgarat dne úte 13 lis, 2018 9:55 am, celkově upraveno 2
