Nene, to si nemyslím, že je správná myšlenka. YD6016 jsou čtyři druhy. U třech zbylých to funguje tak, jak jsi popsal a jak sem někdo dal obrázek zapojení

Bez názvu3.jpg

Ale u toho, co mě zajímá, je to opravdu jinak

Bez názvu2.jpg

Samozřejmě nevylučuji, že to celé já chápu nějak špatně. Nicméně pokud bych v tom dělal botu takovou, jak jsi popsal, tak by mi to přeci po postupném zapojení stejně nechodilo, ne?

Nemůže Ti někdo z okolí půjčit jinou centrálu, myslím jakoukoliv DCC?
Popřípadě nemáš samostatný booster?
Že bys zkusil moduly napájet z jiné centrály popřípadě z boosteru.

[kpt.Budha]

HonzaM: Pokud jsi četl předchozí příspěvky, tak bys věděl, že mu to hází zkrat i když není nic připojeno ke kolejím a jen v případě, že má připojené současně oba detektory k centrále.
Možná jsem něco přehlédl.

Asi jsem něco přehlédl já, nevzpomínám si, že by někde psal, že to hází zkrat i když není nic připojeno ke kolejím.

Ano, psal jsem zde, že to nefunguje ani takto zapojené bez ničeho dalšího.

[rchlumecky]

HonzaM: Pokud jsi četl předchozí příspěvky, tak bys věděl, že mu to hází zkrat i když není nic připojeno ke kolejím a jen v případě, že má připojené současně oba detektory k centrále.
Možná jsem něco přehlédl.

Asi jsem něco přehlédl já, nevzpomínám si, že by někde psal, že to hází zkrat i když není nic připojeno ke kolejím.

Ano, psal jsem zde, že to nefunguje ani takto zapojené bez ničeho dalšího.


zkus to testovat se 2x zkontrolovaným Loconet kabelem a zapojením - protože tam se bere GND a +

[Zdenek Valter]

.......

Ano, psal jsem zde, že to nefunguje ani takto zapojené bez ničeho dalšího.


zkus to testovat se 2x zkontrolovaným Loconet kabelem a zapojením - protože tam se bere GND a +

No ale já se domnívám že trakční výstup DCC by měl být od Loconetu galvanicky oddělen, takže by tam neměl být žádný potenciál.

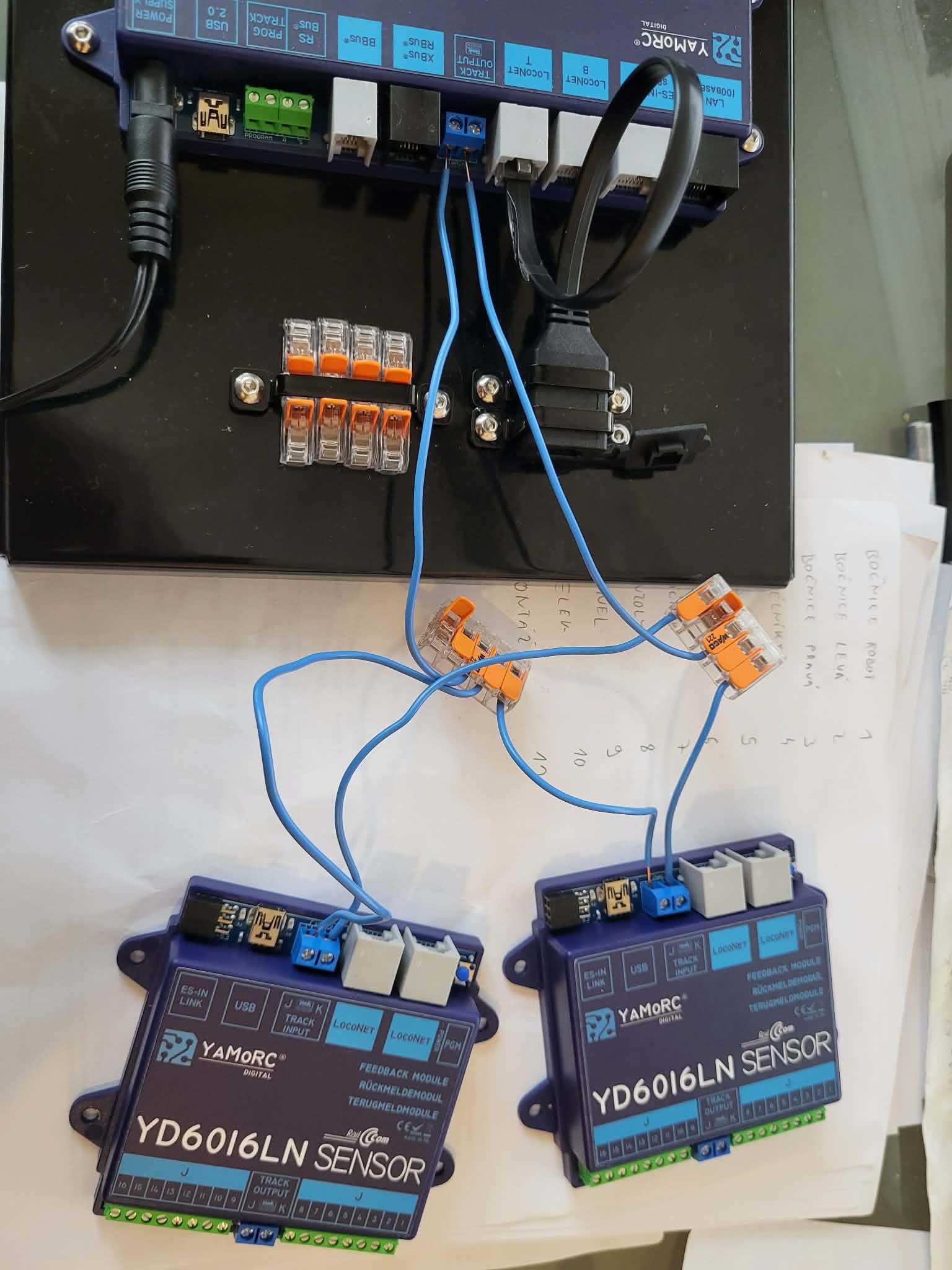

Na obrázku má spojené jen ty výstupy DCC do kolejí, a přesto mu to na centrále hodí zkrat.
Proto mne napadlo vyzkoušet to buď s jinou DCC centrálou (I typově jinou), nebo trakční vstup modulů připojit přes booster.
Pokud to jiná centrála, nebo booster ustojí může být vadná i centrála.

[Pavel-HP]

Ještě takovej blbej dotaz. Jaké je napětí a proudová zátěž napájecího zdroje??

[Zdenek Valter]

Ještě takovej blbej dotaz. Jaké je napětí a proudová zátěž napájecího zdroje??

Jo to může být i trefa do černého ....

[kpt.Budha]

Zdroj je přímo dodávaný k centrále, 18V / 3,3A.

Proběhne zkouška s jinými komponenty, pak se snad uvidí.

Moc díky

[horak]

Ještě takovej blbej dotaz. Jaké je napětí a proudová zátěž napájecího zdroje??

Jo to může být i trefa do černého ....

Napadá ma ďalšia možnosť. V SW nastavení centrály môže byť nastavená nízka hodnota prúdu a teda centrála vypne skôr ako pri nastavení na MAX. Proste nadprúdová ochrana je nízko nastavená.

[HonzaM]

Zkoušel jsi připojovat jeden drát po druhém, ne oba póly současné, sledovat při kterém zkrat nastane a pak sledovat dalši cestu toho pólu. Asi by bylo lepší nemluvil o pólech a kolejový výstup označovat třeba J a K, protože polaritou je obvykle nazýváno něco jiného, tedy třeba plus a mínus. Nevím jaké je to u toho dekodéru s propojením J a K mezi připojovacími svorkami vedoucími od centrály (na horní straně na obrázku) a mezi těmi svorkami na straně detekčních vstupů (na spodní straně).
Na tom obrázku z manuálu od výrobce mi není jasný červený vodič vedoucí mezi jednou svorkou na straně detektorů a jednou kolejnicí, aniž by bylo jasné který vodič J a K od centrály na které koleji je. Co když prohodíš vodiče výstupu od centrály k dekodérům?

[Miloš_P]

Přátelé, chápu, že některé informace uvedené níže lze přehlédnout, proto doporučuji si vše projít.

[Pavel-HP]

Ještě takovej blbej dotaz. Jaké je napětí a proudová zátěž napájecího zdroje??

Jo to může být i trefa do černého ....

Napadá ma ďalšia možnosť. V SW nastavení centrály môže byť nastavená nízka hodnota prúdu a teda centrála vypne skôr ako pri nastavení na MAX. Proste nadprúdová ochrana je nízko nastavená.

Spíš, možná, omezení proudu na výstupu J-K out.
Napájení detektorů je přes J-K in, tak to nejspíš při špičce zapnutí obou detektorů asi nestačí. Proudová špička při zapnutí je, asi, v součtu vyšší, než je nastavené omezení centrály na svorkách J-K out.

[Zdenek Valter]

.........
Napadá ma ďalšia možnosť. V SW nastavení centrály môže byť nastavená nízka hodnota prúdu a teda centrála vypne skôr ako pri nastavení na MAX. Proste nadprúdová ochrana je nízko nastavená.

Spíš, možná, omezení proudu na výstupu J-K out.
Napájení detektorů je přes J-K in, tak to nejspíš při špičce zapnutí obou detektorů asi nestačí. Proudová špička při zapnutí je, asi, v součtu vyšší, než je nastavené omezení centrály na svorkách J-K out.

Jenže to už kolega zkoušel - 3A max a zpoždění pro zkrat 250ms - a to je docela dost.

[Pavel-HP]

Pravděpodobně to je málo. Nebo měkký zdroj a při zapnutí poklesne napětí, centrála si myslí, že se jedná o zkrat a vypne.

[fulda]

Hele, to je nějaká divočina. Ty detektory mají naprosto zanedbatelnou vlastní spotřebu. Nechce se mi věřit, že existuje zvuková mašina, která má menší spotřebu.
Takže, když stojí mašina na koleji a zapneš proud, tak to funguje?

[Zdenek Valter]

Hele, to je nějaká divočina. Ty detektory mají naprosto zanedbatelnou vlastní spotřebu. Nechce se mi věřit, že existuje zvuková mašina, která má menší spotřebu.
Takže, když stojí mašina na koleji a zapneš proud, tak to funguje?

Je to máš recht.
