Jak vybírat DCC centrálu

[ohruska]

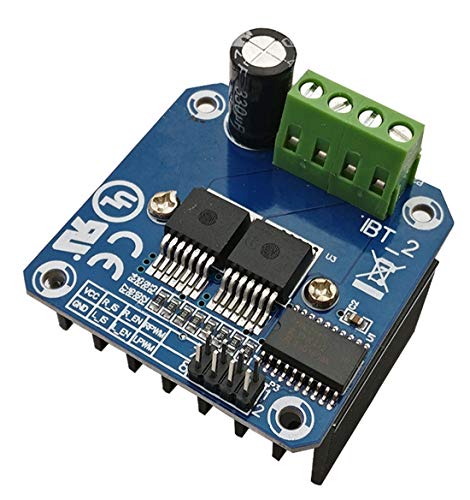

Pro booster mám nachystáno toto:https://www.aliexpress.com/item/32849254807.html, koupené asi za 100,- Kč


Zapojení: http://www.trainelectronics.com/DCC_Arduino/DCC_Booster/

[vvitty]

Já jsem DRV8876 našel k prodeji jen na Aliexpresu - jen otázka to chlazení na desce plošňáku podel datatsheetu někdo už zkoušel?
Co jeho použití v boosteru?

https://cz.mouser.com/ProductDetail/Tex ... gK8kPD_BwE

[fulda]

Já jsem DRV8876 našel k prodeji jen na Aliexpresu - jen otázka to chlazení na desce plošňáku podel datatsheetu někdo už zkoušel?
Co jeho použití v boosteru?

V NanoY se používají. Poměrně magické slovo je zmíněný "vnitřní odpor", nebo jak se to vlastně jmenuje česky. Zatímco DRV8874 má 0,3Ω (při plním zatížení, 20°C, 24V), tak L6203 má téměř 1Ω (stejné podmínky).
Takže L6203 vyzáří U = 2,5A * 1Ω = 2,5V; P = 2,5V * 2,5A = 6,25W
a DRW8874 vyzáří U = 2,5A * 0,3Ω = 0,75 V; P = 0,75V * 2,5A = 1,875W
Navíc DRV88xx mají rovnou detekci protékajícího proudu, takže k nim už nepotřebuješ ty sense odpory, které vnitřní odpor ještě zvětšují.

Reálně se nehřejí ani při celkem velké zátěži. Celá NanoY ve čtvrté verzi se nehřeje.
Existuje BoosterY, který používá stejné prostředky a také se nehřeje.

Oboje používají například ve škole v Meziříčí.

A ještě poznámka - DRV88xx je rodina, do které spadají například vzájemně zaměnitelné DRV8800, DRV8801, DRV8874 a DRV8876.

[Zdenek Valter]

Já jsem DRV8876 našel k prodeji jen na Aliexpresu - jen otázka to chlazení na desce plošňáku podel datatsheetu někdo už zkoušel?
Co jeho použití v boosteru?

https://cz.mouser.com/ProductDetail/Tex ... gK8kPD_BwE

Bohužel tenhle prodejce posílá za 500Kč takže pro nákup pár kusů to není úplně ono

[Zdenek Valter]

To Fulda: Díky za odkaz a inspiraci !!!

[fulda]

Bohužel tenhle prodejce posílá za 500Kč takže pro nákup pár kusů to není úplně ono

Pro jednu součástku asi ano. V 90% případů mám na seznamu kombinaci, která mi udělá pomalé poštovné zdarma (do týdne) a v 10% si pro zboží holt dojedu k osobnímu odběru v Říčanech, bo to mám blízko (je tam nějakej malej manipulační poplatek, v mém nákupu většinou zanedbatelnej).

[vvitty]

Já jsem DRV8876 našel k prodeji jen na Aliexpresu - jen otázka to chlazení na desce plošňáku podel datatsheetu někdo už zkoušel?
Co jeho použití v boosteru?

https://cz.mouser.com/ProductDetail/Tex ... gK8kPD_BwE

Bohužel tenhle prodejce posílá za 500Kč takže pro nákup pár kusů to není úplně ono

Tak pokud chces jednu na hrani vyjde nejlip aliexpres nebo Zdeno zminovane moduly POLOLU - treba z TME. Jinak viz nize.

Přeprava zdarma u většiny objednávek nad 1 300 Kč (CZK)

[zdeno]

nahodou jsem narazil na tabulku driveru
https://www.pololu.com/category/11/brushed-dc-motor-drivers

[BohousP]

nahodou jsem narazil na tabulku driveru
https://www.pololu.com/category/11/brushed-dc-motor-drivers

Ano, jak vidíš, používají H můstky ze stejné rodiny, jako psal Fulda i já o kousek výš a ty jsi je označil za ošemetné. Chápu, nikdo nezná všechno, ale když něco neznám, nemusí to být špatné.

Mne osobne se libi mostiky od POLOLU vyrobcu. Ty budou tak nejak otestovane.
Pouzivat hole nove soucastky je osemetne, musi se otestovat na nase podminky.

[zdeno]

nahodou jsem narazil na tabulku driveru
https://www.pololu.com/category/11/brushed-dc-motor-drivers

Ano, jak vidíš, používají H můstky ze stejné rodiny, jako psal Fulda i já o kousek výš a ty jsi je označil za ošemetné. Chápu, nikdo nezná všechno, ale když něco neznám, nemusí to být špatné.

Mne osobne se libi mostiky od POLOLU vyrobcu. Ty budou tak nejak otestovane.
Pouzivat hole nove soucastky je osemetne, musi se otestovat na nase podminky.

osemetne neznaci spatne, ty mas asi problem s porozumenim napsaneho textu !!

[vvitty]

Mne osobne se libi mostiky od POLOLU vyrobcu. Ty budou tak nejak otestovane.

Pouzivat hole nove soucastky je osemetne, musi se otestovat na nase podminky.

TI jako slusny vyrobce ke svym soucastkam poskytuje dokumentaci ve ktere jsou vsechny potrebne parametry. Zas tak komplikovane podminky na kolejisti nejsou aby zachazely nekam do krajnich mezi techto driveru.

[zdeno]

TI jako slusny vyrobce ke svym soucastkam poskytuje dokumentaci ve ktere jsou vsechny potrebne parametry. Zas tak komplikovane podminky na kolejisti nejsou aby zachazely nekam do krajnich mezi techto driveru.

aj Digikeijs oznacujes za slusneho vyrobcu.
Za ty dlhe roky jsem se poucil, ze seda je teorie a zeleny strom reality.

[HonzaM]

Kolegové, založením tohoto vlákna jsem měl na mysli pouze přehled továrních výrobků, které si může modelář reálně koupit, informace o jejich vlastnostech a zkušenosti s nimi. Nikoli tedy zjišťování co by si uživatelé přáli. Jak je z dosavadního průběhu této diskuze zřejmé, požadavky jsou natolik různé, že je téměř nemožné splnit všechny najednou. Nejblíž tomu byla centrála DR5000, jejíž výroba po úpadku výrobce skončila.
Pro vývojáře nebo stávající výrobce i prodejce je takové zjišťování užitečné, hodilo by se ale tomu k tomu založit nové vlákno.

[rostikator]

dobrá, pěkný výlet do HW zátiší...
Abychom se vrátili k tématu. Když tedy nejde snadno udělat nějaký aktualizovaný přehled trhu. Zeptám se příkladmo na moje současné požadavky k volbě centrály:

- užití: doma, žádné moduly, spíš midi/mini projekty, určeno k zabudování pod panel
- zatížení DCC: stačí do 2A bohatě (cca 3-5 mašin - zvukových)
- podpora do F28
- podpora 28 jízdních stupňů postačuje
- možnost připojení k PC nutné (USB a protokol XpressNet, nebo LocoNet, nejraději žádná další krabička navíc)
- možnost připojení ručního ovladače (XpressNet, Loconet) - drátově postačí, wifi netřeba
- zpětné vazby s88 (klidně stačí max 256 i míň)
- příslušenství - zase buď LocoNet / XpressNet (když už je stejně potřeba k propojení s PC)
- programovací kolej
- běžná dostupnost na (světovém) trhu
- zapomněl jsem na něco?

zatím to řeším pomocí DR5000 ze šuplete, ale budoucnost je krajně nejistá...

RailCom

[HonzaM]

dobrá, pěkný výlet do HW zátiší...
Abychom se vrátili k tématu. Když tedy nejde snadno udělat nějaký aktualizovaný přehled trhu. Zeptám se příkladmo na moje současné požadavky k volbě centrály:

- užití: doma, žádné moduly, spíš midi/mini projekty, určeno k zabudování pod panel
- zatížení DCC: stačí do 2A bohatě (cca 3-5 mašin - zvukových)
- podpora do F28
- podpora 28 jízdních stupňů postačuje
- možnost připojení k PC nutné (USB a protokol XpressNet, nebo LocoNet, nejraději žádná další krabička navíc)
- možnost připojení ručního ovladače (XpressNet, Loconet) - drátově postačí, wifi netřeba
- zpětné vazby s88 (klidně stačí max 256 i míň)
- příslušenství - zase buď LocoNet / XpressNet (když už je stejně potřeba k propojení s PC)
- programovací kolej
- běžná dostupnost na (světovém) trhu
- zapomněl jsem na něco?

zatím to řeším pomocí DR5000 ze šuplete, ale budoucnost je krajně nejistá...

RailCom

S výjimkou LocoNetu Ti tohle splní TCS-2 (zavovi). V prvním pololetí 2024 tady má být YD7110 uvedená v tomto vláknu.
