Trolejový sloup s napínáním N/1:160

Příspěvekod petehasky » čtv 22 zář, 2011 8:38 pm

Dobrý den, na rady kolegů chci na model přidat trolejový sloup s napínáním, ale bohužel nevím kam drát z napínání vede nebo jestli třeba tento sloup má pouze určené místo kde má být. Také se rovnou zeptám jak vypadá ve skutečnosti větvení drátů na vyhybkou? Já jsem přilepil dva dráty k sobě a rozvětvil na další kolej, ale kolega měl připomínky , že to mám napravit jenže nevím opět jak to vypadá. Prosím o radu nebo nějakou ukázku jak bych to měl udělat aby to odpovídalo skutečnosti. Díky
V přípravách modelu Vršovic
http://zeleznicevysocany.websnadno.cz/
Uživatelský avatar
petehasky

Příspěvky: 41
Registrován: ned 30 kvě, 2010 8:38 pm
Bydliště: Praha

Re: Trolejový sloup s napínáním

Příspěvekod Tomas_C. » čtv 22 zář, 2011 10:53 pm

TO je velice obšírné téma....a pokud jsi v tomto absolutní neználek je velmi těžké ti pomoci...
...v podstatě jde o to že trolej je někde pevně uchycená a za nějakých x metrů asi bude jednoduší si půjčit vysvětlení s wikipedie:
"Řetězovkové vedení
Tento typ vedení se skládá z nosného lana a trolejového drátu zavěšeného na nosném laně pomocí laníček. Tímto způsobem je zajištěna téměř konstantní výška drátu nad kolejí a víceméně stejná pružnost v celé délce, což přispívá ke stabilnímu kontaktu sběrače i při vysokých rychlostech. Jednotlivé úseky mezi napínacími stožáry mohou být až 1500 m dlouhé. Uprostřed každého úseku se nachází kotevní stožár, na kterém je vedení pomocí lan uchycených k sousedním sloupům ukotveno, takže nemůže dojít k podélnému posunu vedení v celém úseku. Kratší úseky, např. ve stanicích, jsou napínány pouze jednostranně. K napínání se na českých železnicích obvykle používají kladkostroje se závažími. Druhý obvyklý způsob napínání je pomocí navijáků. Tento způsob je k vidění například v Německu nebo Rakousku. Na menším kole navijáku je navinuto lano napínající trolejové vedení, na větším kole lano, na kterém je zavěšeno závaží. Větší kolo je zároveň na obvodu vybaveno zuby, takže při přerušení a odlehčení trolejového vedení nedojde k pádu závaží, ale kolo se zachytí o západku. Jako závaží slouží obvykle betonové prefabrikáty, lidově zvané peniciliny."
zdroj :http://cs.wikipedia.org/wiki/Trolejov%C3%A9_veden%C3%AD

co se týče výhybek...tak platí zásada, že vedení troleje se nikdy nevětví...vždy je někde ukotveno a zase někde končí na napínáku..takže se nakonec ty troleje nad výhybkama různě kříží nebo jsou vedeny i dva dráty vedle sebe s tím ,že jeden klesá a druhý stoupá...ale jak říkám nejlepší je to vše odpozorovat a nebo vygooglit...
TT, V-VI epocha,CZ-DE příhraničí,
http://model-railway.webnode.cz
www.ModulyBrno.cz
Uživatelský avatar
Tomas_C.

Příspěvky: 435
Registrován: stř 10 úno, 2010 1:05 am
Bydliště: Brno

Re: Trolejový sloup s napínáním

Příspěvekod petehasky » pát 23 zář, 2011 6:23 am

Díky moc s něčím jste mi moc pomohl a pár věcí ještě nechápu třeba když se dráty zvedají a klesají jestli se to tak dělá i na modelu, ale určitě máte pravdu že bude lepší to vykoukat dneska zajdu na nádraží a vše nafotím. Díky za snahu o vysvětlení
V přípravách modelu Vršovic
http://zeleznicevysocany.websnadno.cz/
Uživatelský avatar
petehasky

Příspěvky: 41
Registrován: ned 30 kvě, 2010 8:38 pm
Bydliště: Praha

Re: Trolejový sloup s napínáním

Příspěvekod kecu.p » pon 26 zář, 2011 4:47 pm

Na současných koridorech a rekonstuovaných tratích se již také používá k napínání trolejového vedení navijáků s ozubením.
H0 DCC + H0e analog
KŽM Sokolov

ČSD ep. 3 a 4
Uživatelský avatar
kecu.p

Příspěvky: 610
Registrován: pon 18 kvě, 2009 8:08 am

Re: Trolejový sloup s napínáním

Příspěvekod v-tec » úte 08 lis, 2011 2:45 pm

Ahoj,

taky do toho trochu dělám, snad pomůže alespoň pár fotek:
http://vlacky.rajce.idnes.cz/Trakcni_vedeni/
v-tec

Příspěvky: 2
Registrován: stř 10 srp, 2011 9:19 pm

Re: Trolejový sloup s napínáním

Příspěvekod milan ferdián » pát 03 dub, 2015 10:32 am

Chtěl bych pokusně svůj modul no001 zatrolejovat.Prohlížel jsem si nabídky v katalozích významných výrobců.Existuje český výrobce :?: Modelová velikost N/1:160.Jedná se mi hlavně o trolejové sloupy české provience.Protože jde jen o zkoušky,kde koupit trolejové vedení za slušný peníz :?:
Rád si nechám od znalců poradit,protože všechno nemohu znát.
Uživatelský avatar
milan ferdián

Příspěvky: 10627
Registrován: ned 30 pro, 2007 5:48 pm

Re: Trolejový sloup s napínáním N/1:160

Příspěvekod vvitty » pát 03 dub, 2015 12:11 pm

V H0 dělám leptané sloupy a brány dle českých reálií. Ale nakolik to půjde převést do Nka, těžko říct... když se najde dost zájemců (nebo jeden zájemce který vezme aspoň jednu A4) tak to můžu zkusit.
Stavebnice, díly, nářadí pro modeláře, osvětlení modelů, DCC - http://www.pojezdy.eu/eshop
Uživatelský avatar
vvitty

Příspěvky: 2085
Registrován: pát 28 pro, 2007 7:11 pm
Bydliště: Praha

Re: Trolejový sloup s napínáním

Příspěvekod miroslav lengyel » pát 03 dub, 2015 2:24 pm

milan ferdián píše:Chtěl bych pokusně svůj modul no001 zatrolejovat.Prohlížel jsem si nabídky v katalozích významných výrobců.Existuje český výrobce :?: Modelová velikost N/1:160.Jedná se mi hlavně o trolejové sloupy české provience.Protože jde jen o zkoušky,kde koupit trolejové vedení za slušný peníz :?:
Rád si nechám od znalců poradit,protože všechno nemohu znát.

Milane já jedu v tomhle,byť to není přímo DRG,tak to není taková hrůza :D .A pokud použiješ příhradové stožáry,tak se to ztratí,jinak ti zbývá tento postup. :lol:
http://www.hammerschmid.de/medien/PDF/ol1928.pdf
Ale že jsi to ty :D ,tak se ještě podívej sem: http://www.neumodel.cz/6010x0-trolej-n.htm
H0 II.epocha DRG+1souprava Würtenberg(startset)a pára K.P.E.V.ještě je nestihli přeznačit.
Uživatelský avatar
miroslav lengyel

Příspěvky: 3420
Registrován: sob 17 led, 2009 6:26 am
Bydliště: Ústí nad Labem

Re: Trolejový sloup s napínáním N/1:160

Příspěvekod sidlo » pát 03 dub, 2015 2:54 pm

vvitty píše:V H0 dělám leptané sloupy a brány dle českých reálií.


Prolezl jsem web http://pojezdy.eu/eshop/ ale žádné stožáry jsem nenašel :cry:
Uživatelský avatar
sidlo

Příspěvky: 2080
Registrován: ned 27 dub, 2014 7:32 am

Re: Trolejový sloup s napínáním N/1:160

Příspěvekod milan ferdián » pát 03 dub, 2015 2:59 pm

Kluci díky.Něco jsem našel ještě na -mašinkách-,ale vypadá to na tip od Míry nebo veissmann kontra sommerfieldt. :wink: S Viktorem jsem už jsem mluvil :| .
Uživatelský avatar
milan ferdián

Příspěvky: 10627
Registrován: ned 30 pro, 2007 5:48 pm

Re: Trolejový sloup s napínáním N/1:160

Příspěvekod miroslav lengyel » pát 03 dub, 2015 3:17 pm

milan ferdián píše:Kluci díky.Něco jsem našel ještě na -mašinkách-,ale vypadá to na tip od Míry nebo veissmann kontra sommerfieldt. :wink: S Viktorem jsem už jsem mluvil :| .

Můžeš také oslovit soudruha Kata. :D http://www.kato-unitrack.de/rund-ums-gl ... asten.html
H0 II.epocha DRG+1souprava Würtenberg(startset)a pára K.P.E.V.ještě je nestihli přeznačit.
Uživatelský avatar
miroslav lengyel

Příspěvky: 3420
Registrován: sob 17 led, 2009 6:26 am
Bydliště: Ústí nad Labem

Re: Trolejový sloup s napínáním N/1:160

Příspěvekod vvitty » pát 03 dub, 2015 7:31 pm

sidlo píše:
vvitty píše:V H0 dělám leptané sloupy a brány dle českých reálií.


Prolezl jsem web http://pojezdy.eu/eshop/ ale žádné stožáry jsem nenašel :cry:


Nejsou nafoceny...naceneny...brevna sly zatim jen jako zakazkovka do Zdaru, DS sloupy jsou u me na stole a BP sloupy rozkreslene.
Stavebnice, díly, nářadí pro modeláře, osvětlení modelů, DCC - http://www.pojezdy.eu/eshop
Uživatelský avatar
vvitty

Příspěvky: 2085
Registrován: pát 28 pro, 2007 7:11 pm
Bydliště: Praha

Re: Trolejový sloup s napínáním N/1:160

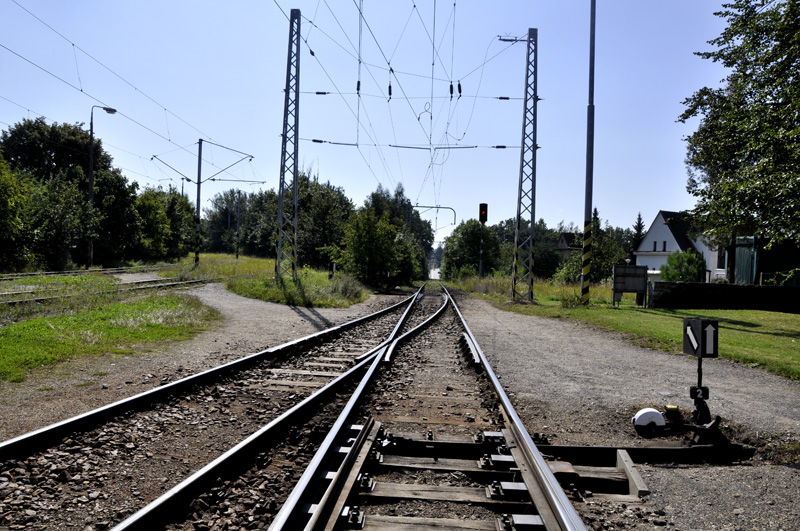

Příspěvekod milan ferdián » úte 18 zář, 2018 8:59 am

Že elektrifikované N-ko je prokleté v této zemi to vím,ale až tak,že ani tyto trolejové sloupy nejsou k mání,ani jako lepty
ani jako hotové ke koupi v e-shopech,tak to koukám a divím se.
Přesto se opětovně s prosbou obracím na vás.Máte tipy?Stačí mi maximální výška 8,0 cm a míň.

V případě neúspěchu jsem ochoten nakoupit potřebný materiál a sám vše nějak zbastlit.Poradíte jaký použit vhodný materiál :?:
Milan
Přílohy
Uživatelský avatar
milan ferdián

Příspěvky: 10627
Registrován: ned 30 pro, 2007 5:48 pm

Re: Trolejový sloup s napínáním N/1:160

Příspěvekod mlha » úte 18 zář, 2018 9:52 am

Milane leptat, pokud teda není tovární....
H0/MODULY SLOVÁCKO/ep.IV
http://www.kzmslovacko.cz/.
Uživatelský avatar
mlha

Příspěvky: 2615
Registrován: ned 27 led, 2008 7:27 pm
Bydliště: Hluk

Re: Trolejový sloup s napínáním N/1:160

Příspěvekod miroslav lengyel » úte 18 zář, 2018 2:29 pm

Milánku něco takového by vyhovovalo? https://viessmann-modell.com/sortiment/ ... oehe-82-mm Když se spojíž s panem Valtrem (masinky.cz),tak ti to objedná a pošle. :wink: Nebo objednat tohle https://www.elriwa.de/produkte/oberleit ... dr-db-oebb vůbec to není špatné,používám to taky.
H0 II.epocha DRG+1souprava Würtenberg(startset)a pára K.P.E.V.ještě je nestihli přeznačit.
Uživatelský avatar
miroslav lengyel

Příspěvky: 3420
Registrován: sob 17 led, 2009 6:26 am
Bydliště: Ústí nad Labem
