Návestidlo N AŽD70

[JenikPluto]

Je to paráda! Přidělávání těch stupaček bude masakr...

JP

[pixel123]

Je to paráda! Přidělávání těch stupaček bude masakr...

JP

Dakujem ! A dlho predlho som premyslal nad stupackami. Daju sa aj takto jednotlivo ale trva to lebo musim sledovat rozozstup. Mam ale napad ako ich nalepit naraz. Skusim a ukazem ak sa podari

[JenikPluto]

Mozna by se dal použít trik z Brna i na eNko... U tisku jsem tuhle metodu pouzil, u leptu neumim odhadnout.



JP

[pixel123]

Mozna by se dal použít trik z Brna i na eNko...

JP

Nad tym som uz uvazoval a pripadalo by to v uvahu keby mam mosadznu trubku, ale ja pouzivam ako vidis nerezovu.takze len lepit , ale mam to vymyslene tak ze stupacky uchytim do akejsi celuste v ktorej ich uvyklam a odlomim z leptu, nasledne ich konce nanesiem malym mnozstvom lepidla a naraz prilepim, uvolnim celust a hotovo. Musim este doladit lept.

[pixel123]

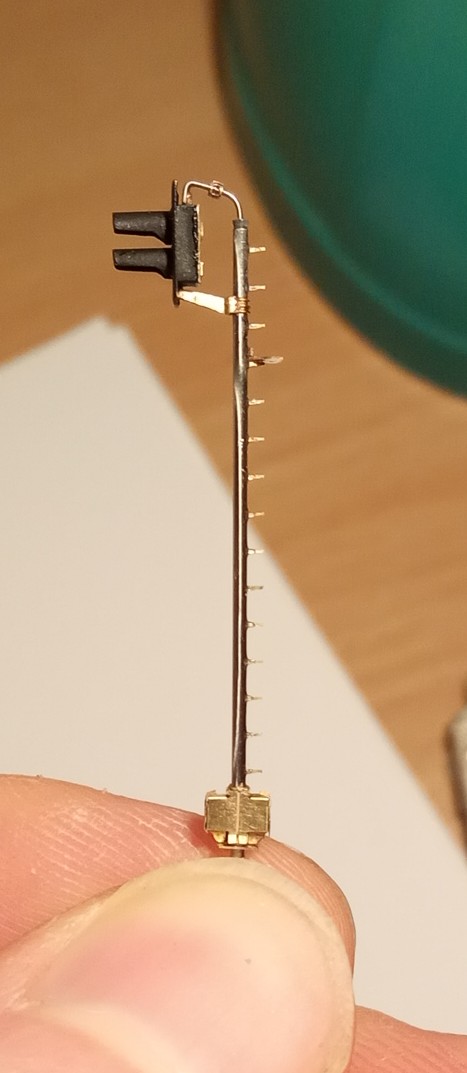

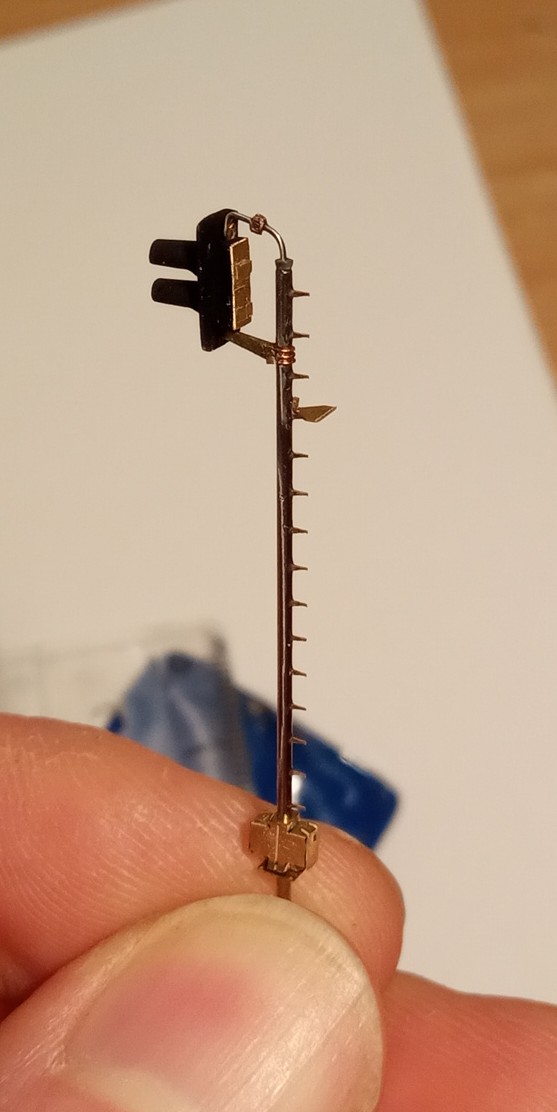

Progress. Stupačky prešli vývojom, prvotný zámer neuspel, budú teda štýlom ala KMZ. musím ich ešte doladiť v lepte ale na skúšku som ich nalepil a vyzerajú schopne. Rozhodol som sa že tyč bude mosadzná a budem ich letovať, je to asi najschodnejšia a najrýchlejšia cesta. resp. nechce sa mi vymýšľať a robiť niečo čo už je vymyslené a funguje celkom dobre. Je možné ísť na to aj lepením ako na tomto ale má to svoje úskalia. Lept má aj trafoskrinku, tú som tiež chvílu ladil kým bola schopná. Aj tak budú ešte dáke úpravy ale ide to niekam

[sidlo]

Jaký průměr drátu k LED používáš? On je docela problém to do té trubky nacpat. Obdivuji JenikPluto, že se mu to tak hezky povedlo při takovém množství světel na návěstidle.

[pixel123]

Jaký průměr drátu k LED používáš? On je docela problém to do té trubky nacpat. Obdivuji JenikPluto, že se mu to tak hezky povedlo při takovém množství světel na návěstidle.

0,03mm. Do 0.3mmtrubicky ich zmestim aj 4 cim viem ovladat aj 6 svetiel na jednom telese.

[JenikPluto]

Hodinářská práce, pěkné!

Já jsem na trubičky na horní konzoli rezignoval, protože v momentě, kdy je finálně zahnutá, tak s těmi drátky už nejde hnout a jakmile se na druhé straně něco podělá (což se u 0,03 i u 0,05 drátku může stát poměrně snadno), tak to člověk musí celé vyměnit. Stačilo mi to u těch SSSR výstražníků a tam je úhel ohnutí "jen" 90°.

JP

[sidlo]

Zrovna u těch přejezdových výstražníků jsem si říkal, že je v tom nějaký fígl.

[pixel123]

Hodinářská práce, pěkné!

Já jsem na trubičky na horní konzoli rezignoval, protože v momentě, kdy je finálně zahnutá, tak s těmi drátky už nejde hnout a jakmile se na druhé straně něco podělá (což se u 0,03 i u 0,05 drátku může stát poměrně snadno), tak to člověk musí celé vyměnit. Stačilo mi to u těch SSSR výstražníků a tam je úhel ohnutí "jen" 90°.

JP

Presne z tohoto som mal obavy aj ja ale bol som velmi prekvapeny ked sa mi aj po zahnuti horneho krku o viac ako 90st stale darilo hybat drotikmi a neveril som ze neskratuju, stale som ich meral. Fakt to prezili bez ujmy a mam za to ze to zachranilo prave to, ze to zhnutie som neurobil na ostro. Snazil som sa ohybat trubku okolo maleho priemeru aby sa to tam nezalomilo na ostro. Uvidime aka bude reprodukovatelnost a seriova vyroba. Kazdopadne sa to da, ale treba na to kadejake triky

[JenikPluto]

Zrovna u těch přejezdových výstražníků jsem si říkal, že je v tom nějaký fígl.

Fígl je v tom, "nezlomit" tu trubičku. Mikroohýbačku nemám, tak je to potřeba ohýbat postupně a pomalu. Pak je trubička průchozí i zahnutá - nezalomí se. Zkoušel jsem kde co, když se to ohýbá i s dráty uvnitř (do rovné trubičky jdou od středu snáz nasunout), tak je tam jednak riziko, že se drátky poškodí (urvou) při ohýbání, druhak v momentě, kdy se ohýbání nepovede a zalomí se to, tak v případě problému je to celé na vyhození.

U té Pixelovy konzole je vidět, že si s ohýbáním taky vyhrál, úhel bude blízko 80° a tipnul bych si, že na nějakou manipulaci s drátky to bude tak tak...

JP

[JenikPluto]

Uvidime aka bude reprodukovatelnost a seriova vyroba.

Určitě to je o šikovnosti, mě stály ty dva SSSR výstražníky 7 pokusů na dvoje parohy...

JP

[pixel123]

Uvidime aka bude reprodukovatelnost a seriova vyroba.

Určitě to je o šikovnosti, mě stály ty dva SSSR výstražníky 7 pokusů na dvoje parohy...

JP

Ja chystam azd71 su tusim tie prejazdy co chcem a zbezne som pozeral a nenasiel daku schopnu dokumentaciu, ty mas daky dobry zdroj ? niesom si isty oznacenim, proste klasicke vystrazniky aj s rampami z rokov 90tych

[sidlo]

SSSR



VÚD 62



AŽD 71



AŽD 97

[JenikPluto]

Ja chystam azd71 su tusim tie prejazdy co chcem a zbezne som pozeral a nenasiel daku schopnu dokumentaciu, ty mas daky dobry zdroj ? niesom si isty oznacenim, proste klasicke vystrazniky aj s rampami z rokov 90tych

Mám dokumentaci jenom k AŽD 97. U AŽD 71 vím jen rozměry kastle (60x60x16 cm), zbytek je okometrie...

JP
