Kinematika pro starší 4osé vozy Piko NDR

Příspěvekod jipol57 » pát 20 bře, 2020 6:44 pm

Mám dost vagonů z bývalé produkce PIKO NDR, rád bych některé provozoval na svém kolejišti. Ale problém se spřáhly. Už jsem byl téměř rozhodnutý, že budu provozovat na všem jen očková, ale dnešní kinematiky si s očkovými moc nerozumí. Nedá se sunout. Takže by se na nových vagonech musely kinematiky zalepit, na dlouhých vozech spřáhla přidělat k podvozkům.

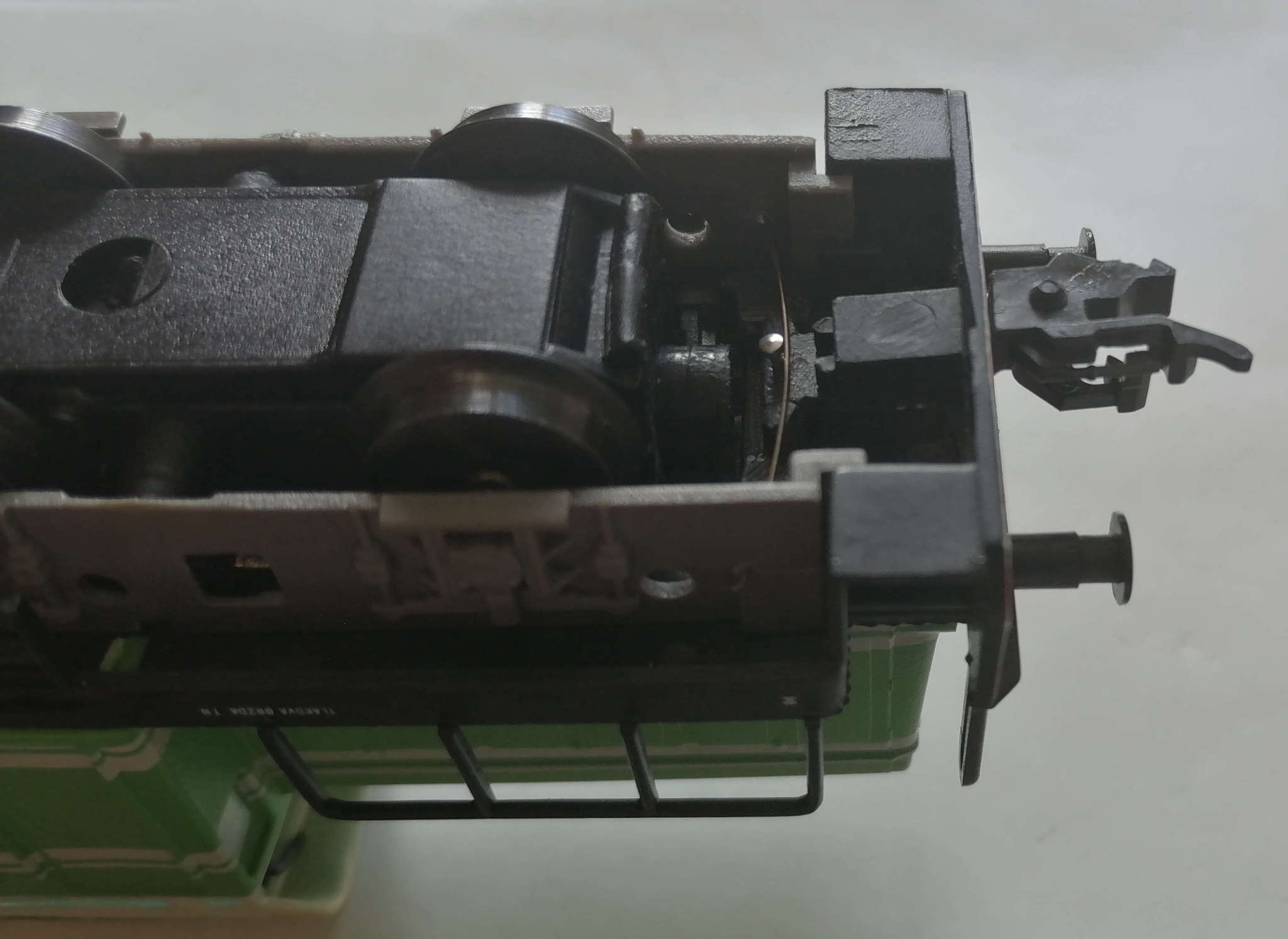

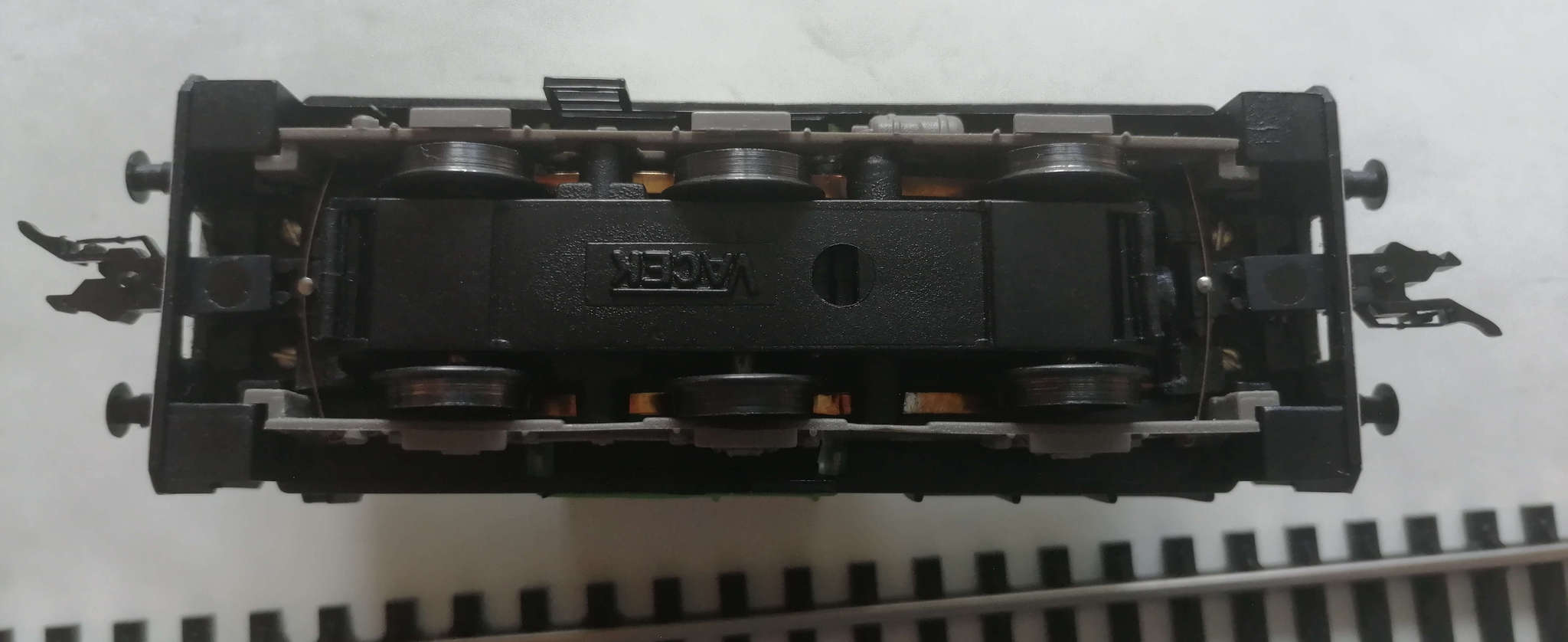

Ale než jsem se pustil do hromadných úprav, tak jsem koupil několik spřáhel FLM, že si vyzkouším, jak to funguje při posunu a tak. A tak mně to uchvátilo, že jsem zase zavrhl očková, a rozhodl se, pro kinematiky se spřáhly FLM. A na staré vozy kinematiky dodělám. S 2osými není problém s kinematikou ROCO. Jeden z návodů http://modelyh0.com/navody/krsprah/krsprah2.htm , ale na podvozkové to nejde.
Tak jsem vymyslel toto:
Jako první jsem si vybral chladírenský INTERFRIGO. Jezdívaly i u nás ve IV. epoše (s jinými podvozky) ale líbí se mi.

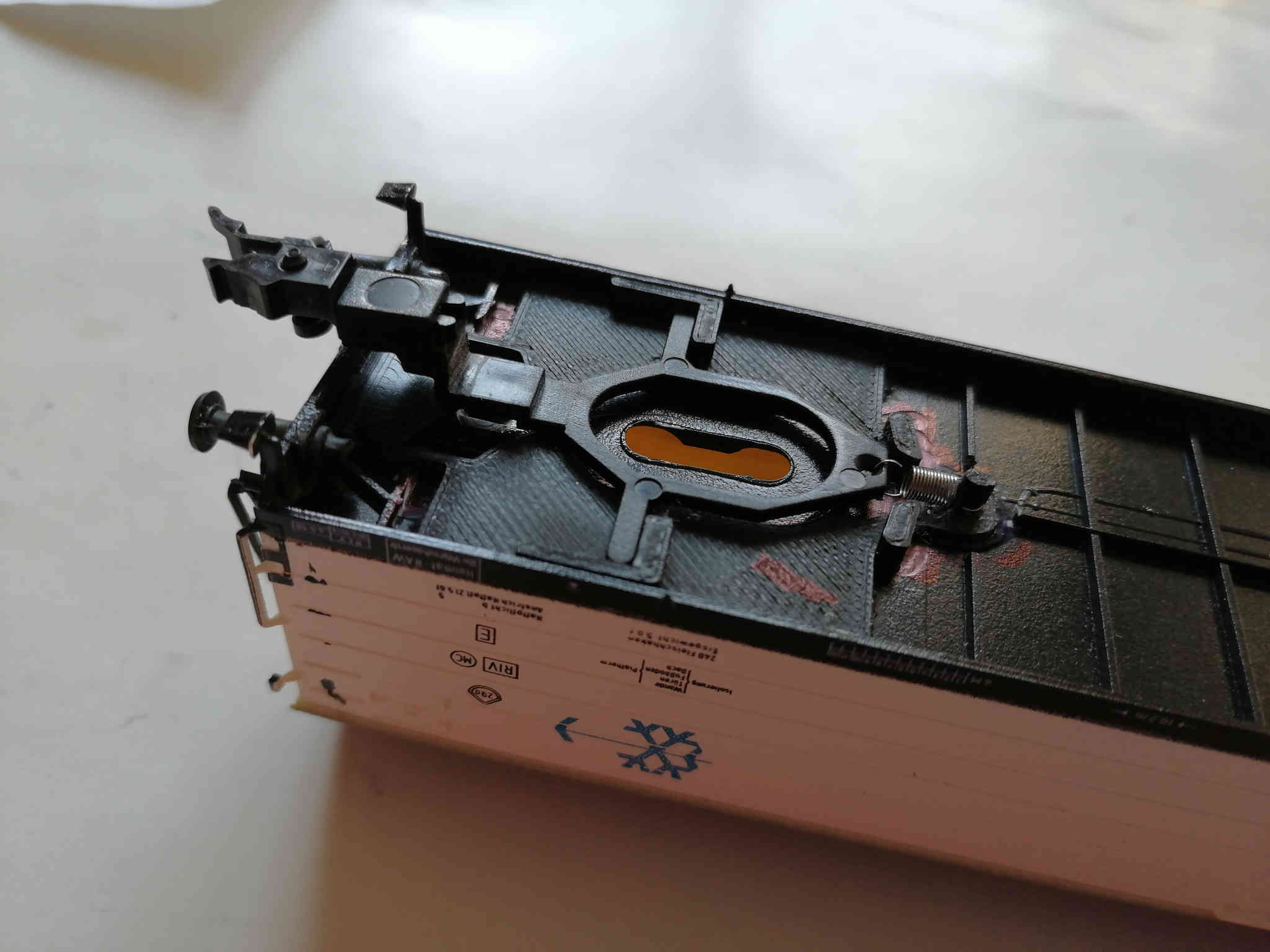

Odfrézoval jsem žebra u podvozku do hladka, vytvořil a vytiskl 3d tiskem kulisu pro Bramos kinematiku.

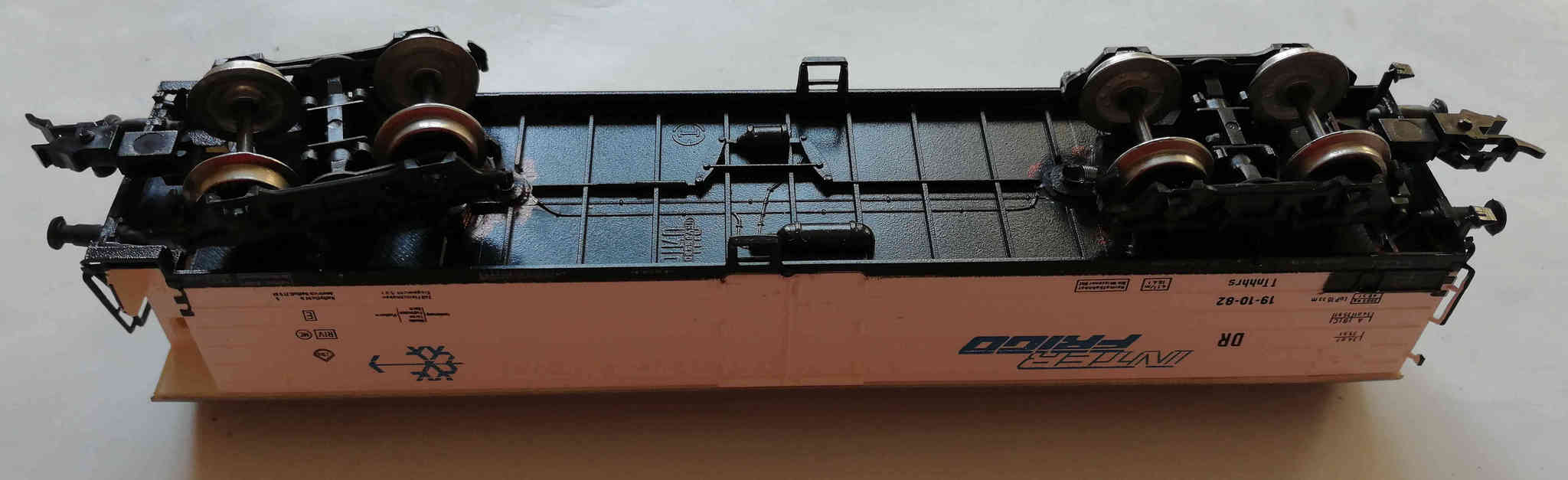

Původní podvozky jsou hodně ořezané, aby nikde nezavazely

Edit: píšu ořezané podvozky, ale myslím tím ty nosné části. Neviditelné.
Naposledy upravil jipol57 dne pát 20 bře, 2020 6:57 pm, celkově upraveno 1
jipol57

Příspěvky: 246
Registrován: pát 06 dub, 2018 5:18 pm

Re: Kinematika pro starší 4osé vozy Piko NDR

Příspěvekod jipol57 » pát 20 bře, 2020 6:49 pm

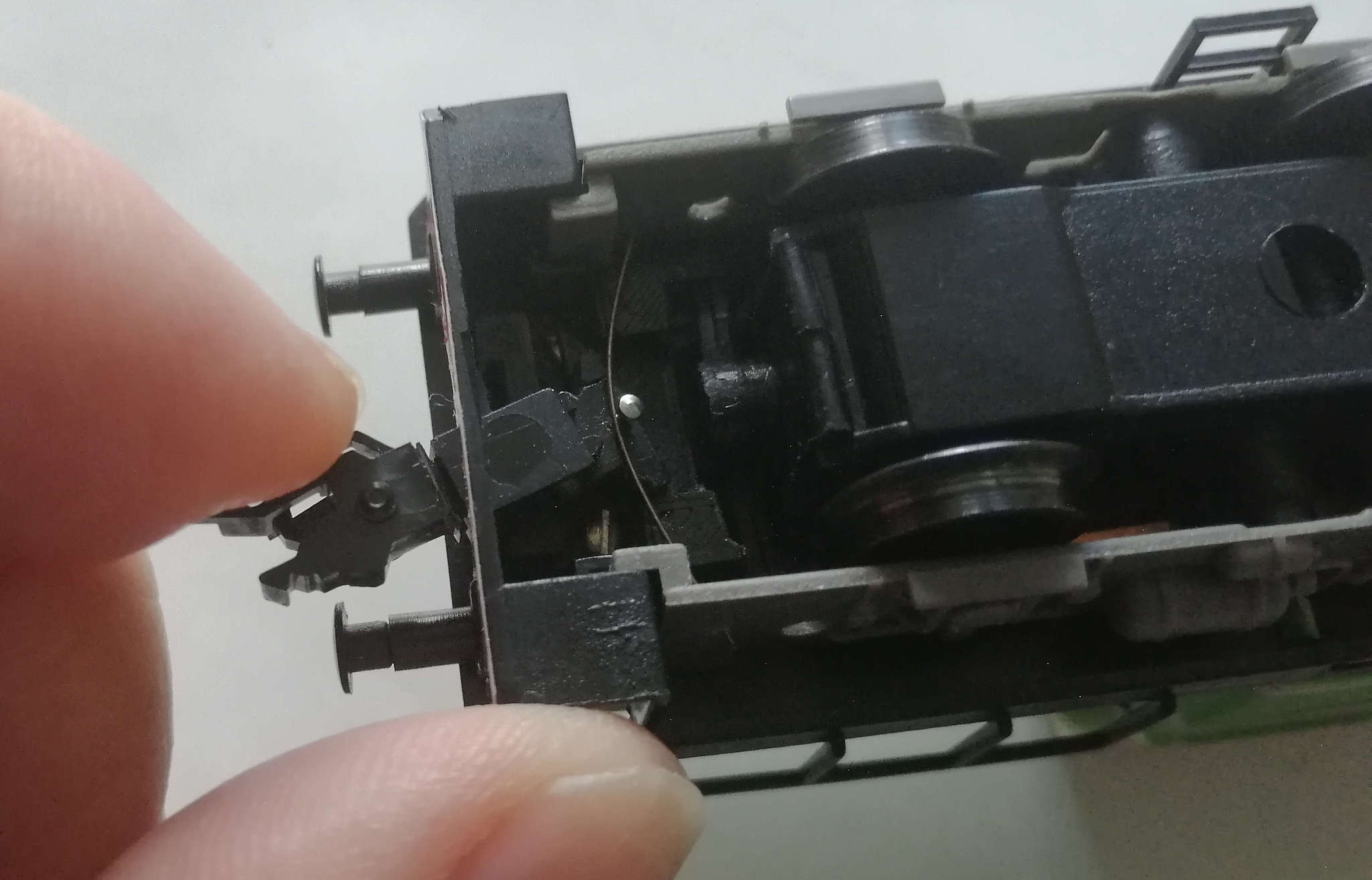

Takhle se vykyvuje

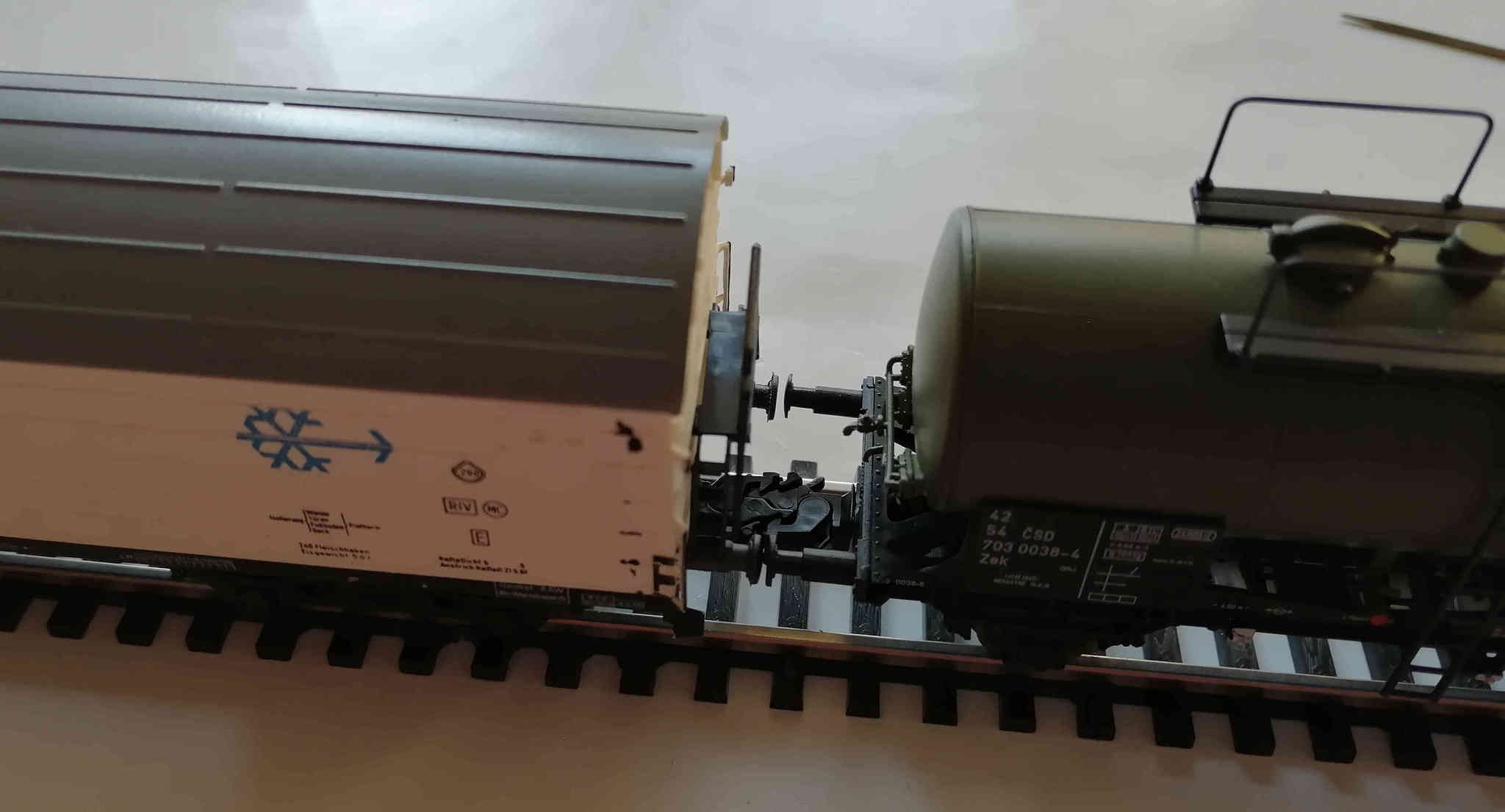

A takhle to vypadá na rovině

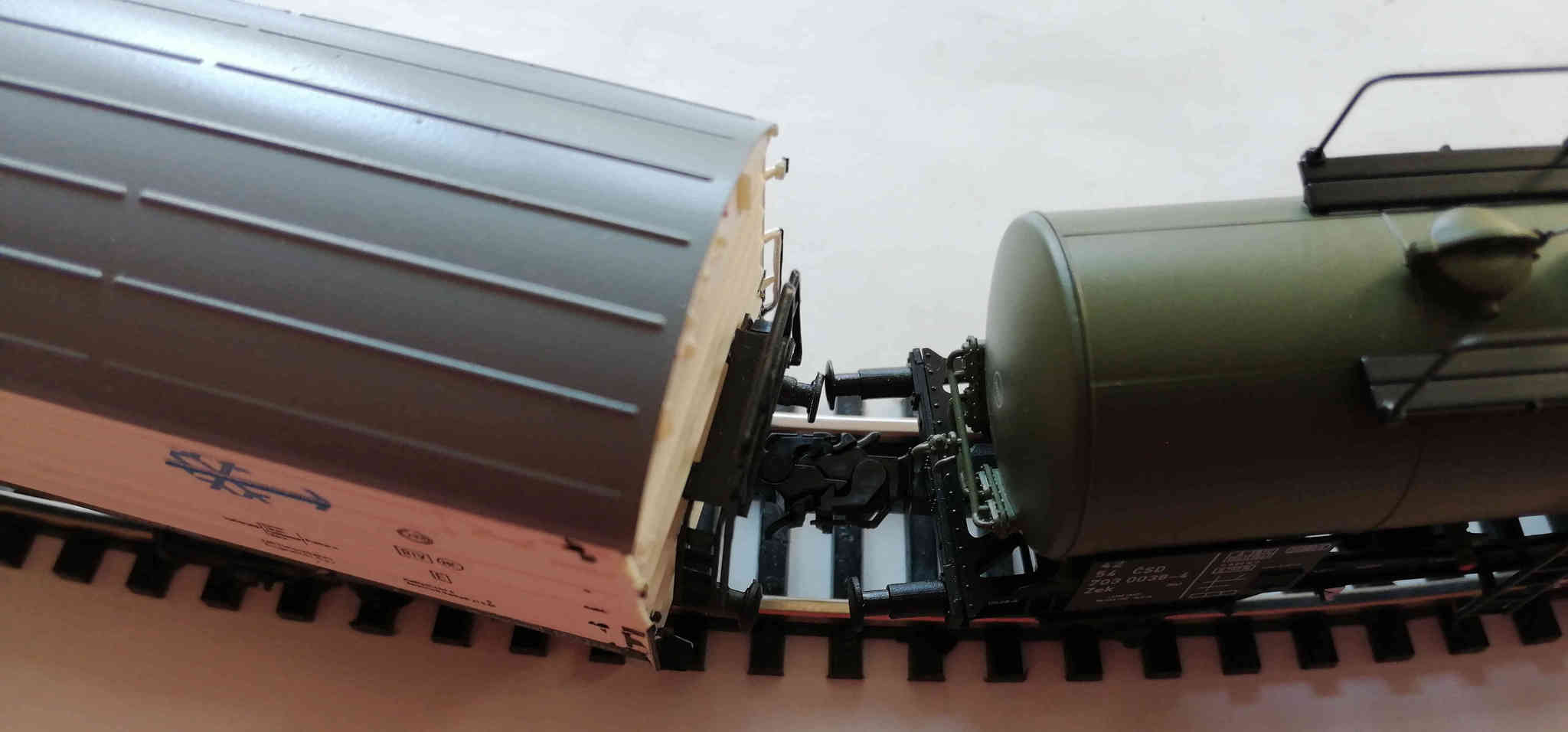

A v oblouku R380

Vagon má dobré jízdní vlastnosti, a z nostalgie jsem zachoval gumové nárazníky.
Jediná nevýhoda kinematik je, že se nedají spojovat v oblouku. To s očkovými šlo.
jipol57

Příspěvky: 246
Registrován: pát 06 dub, 2018 5:18 pm

Re: Kinematika pro starší 4osé vozy Piko NDR

Příspěvekod jakub_s » ned 22 bře, 2020 10:59 am

Přesně něco takového by se mi hodilo. Taky mám několik těchto vozů.
HO DCC
jakub_s

Příspěvky: 27
Registrován: čtv 01 pro, 2011 9:40 am
Bydliště: Uherské Hradiště

Re: Kinematika pro starší 4osé vozy Piko NDR

Příspěvekod Sandy » ned 22 bře, 2020 3:54 pm

Na burze v Praze byly (a snad někdy v budoucnu i budou) k sehnání i vhodné podvozky.
Sandy

Příspěvky: 1075
Registrován: čtv 26 říj, 2006 4:42 pm
Bydliště: Černošice

Re: Kinematika pro starší 4osé vozy Piko NDR

Příspěvekod jipol57 » stř 01 dub, 2020 8:58 am

A pokračuji. Přestavěl jsem taky pikácké WAPky. Snad tento typ u nás moc nejezdil, ale na kolejišti vypadají pěkně. A mám jich dost.
U nich ale nešla použít kulisa pro bramáckou kinematiku, jak jsem to udělal na chlaďácích. Na konci bez plošiny by to šlo, ale s plošinou ne. Tak jsem použil úplně jinou metodu. Rokáckou kinematiku jsem umístil až nad podvozek. A protože je dost vzdálena od konce vozu, stačila ta na krátké vozy. A zase pomohla 3d tiskárna a vytvořil jsem táhlo, které zajistí umístění šachty na správné místo.
Nejdřív odstranit to co by zavazelo:

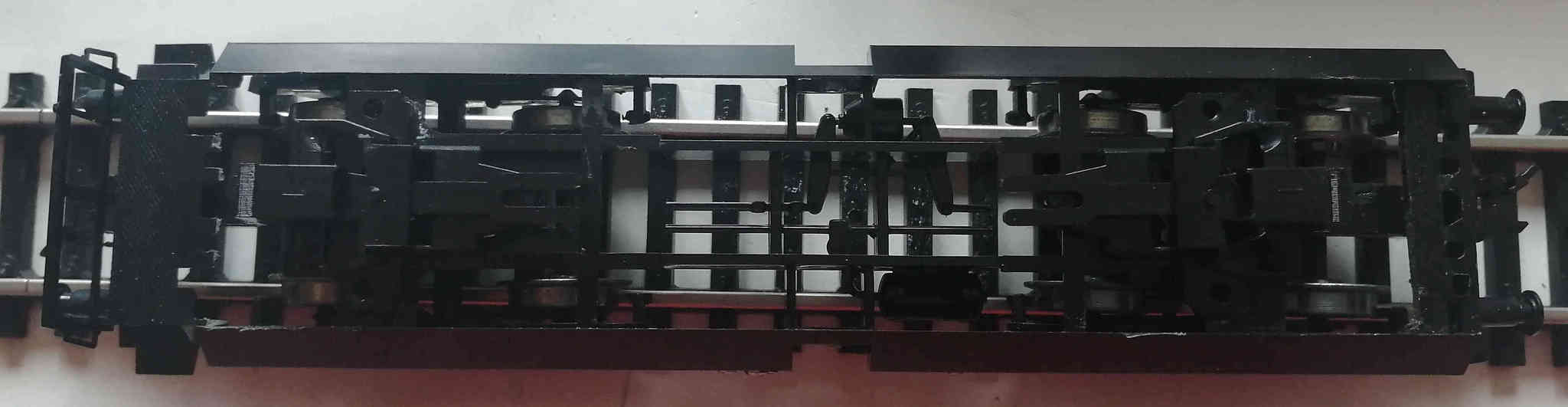

Tady jsou přilepené ROCO kinematiky nad podvozky:
Naposledy upravil jipol57 dne stř 01 dub, 2020 9:02 am, celkově upraveno 1
jipol57

Příspěvky: 246
Registrován: pát 06 dub, 2018 5:18 pm

Re: Kinematika pro starší 4osé vozy Piko NDR

Příspěvekod jipol57 » stř 01 dub, 2020 9:01 am

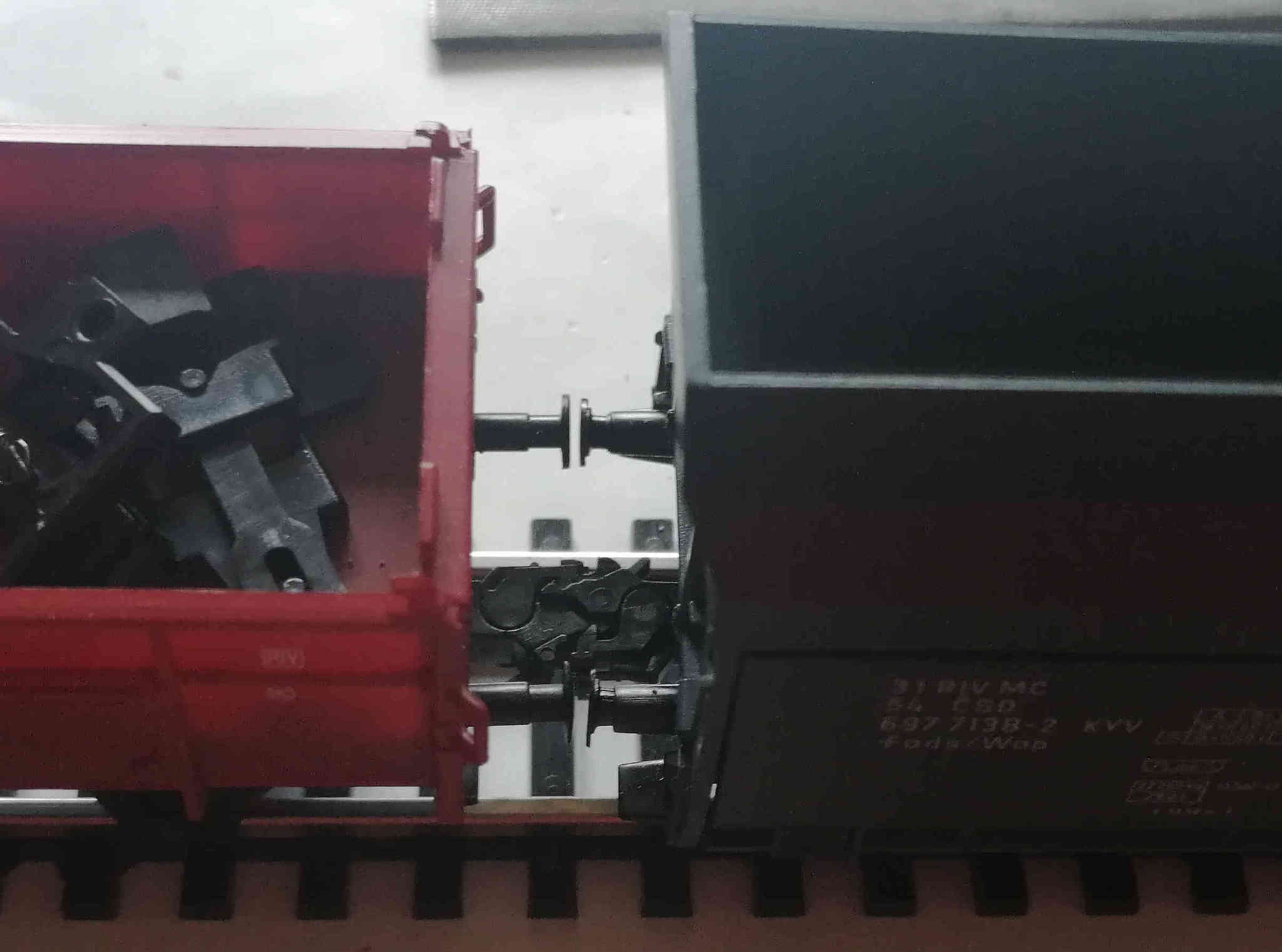

A takhle to vypadá na rovině:

A v oblouku:
jipol57

Příspěvky: 246
Registrován: pát 06 dub, 2018 5:18 pm
