Menhartice - neprovozuje někdo?

[chphoto]

Kolegové,

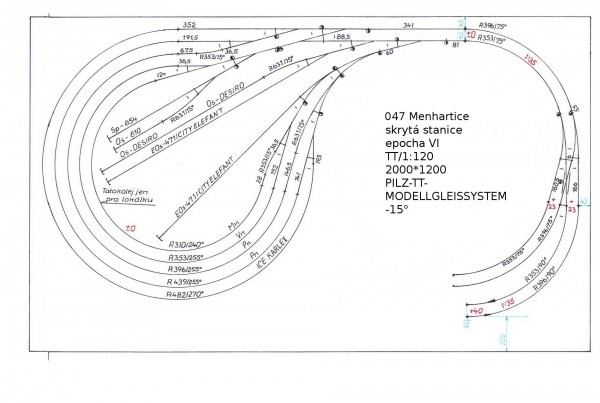

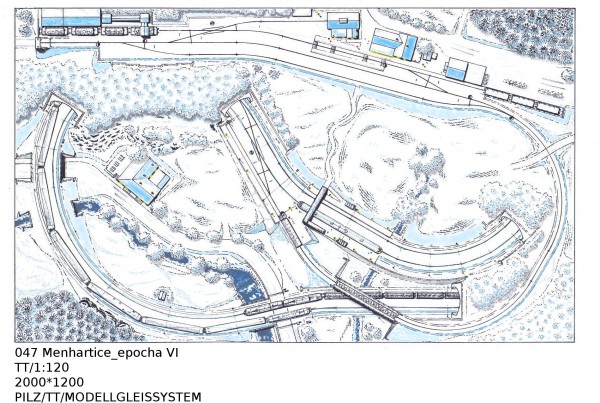

neprovozuje z Vás někdo kolejiště dle plánku M. Ferdiána Menhartice - epocha VI? Pokud ano, zajímalo by mě, jak je pořešeno těch 7 vratných smyček. Pochopil jsem to tak, že nejlepší bude dát modul do každé větve skryťáku a další 2 na hlavní trať. Akorát netuším, jak moc s tím zamává ten kříž na kraji skryťáku a také ta lokálka jako odbbočka z hlavní trati.

[Ivan]

Kde vidíš 7 smyček? Mne připadá, že stačí řešit jen dvě místa, ale nemám to tak detailně nastudované.

Angličan na rozdělení dvojkolejek a jedna spojka v SN.

[Michal Šuhajda]

Je asi lepší mít přepínání polarity jen v úseku od vjezdu do tunelů (obou) a rozdělením smyčky v SN. Tedy každou kolej zvlášť, což jsou dva úseky.

[chphoto]

No jelikož jsem prakticky ještě smyčky reálně nepoužil (nebo teda použil jednou ale to byl jen jeden spoj na propojce) a tam to bylo jednoduchý (jeden modul a ještě ke všemu jiskřil) tak na tohle schema koukám docela s úžasem. Jako provozně mi to dává smysl a velký (ostatně jako většina kolejišť od p. Ferdiána), ale technicky jak pořešit smyčky, aby to bylo bezzkratové ideálně, nad tím se musím dost zamyslet. Už jen to, že ve viditelné části vede jedna vnější kolej na vnitřní a opačně, to mi "hlava nebere".

[Michal Šuhajda]

Nakresli si rozvinuté kolejiště dvěma barvami (pravá a levá kolejnice - pozor nikoliv kolej - takže na dvoukolejnem úseku budou čtyři čáry) a budeš mít jasněji.

[chphoto]

Tak vratná smyčka mi nedá spát a stále nad tím přemýšlím. A nejde mi do hlavyto, jak udělám, abych měl detekci v každé koleji a detekoval tam lokomotivu, když bych to měl udělané jedním modulem.

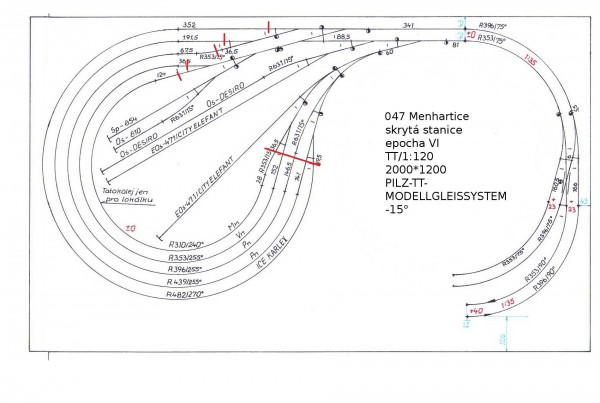

Levou stranu bych asi vyřešil takto :

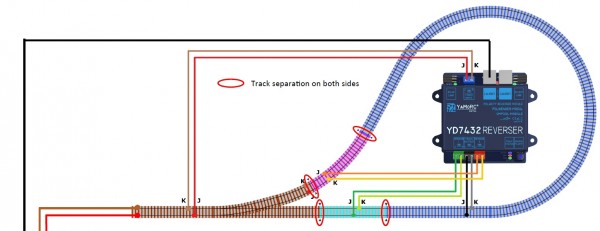

Hodlal bych použít moduly YaMoRC YD7432 REVERSER a tam bych to viděl poměrně "jednoduše". Veškeré "složité" výhybky by byly na stejné polaritě a přepínala by se jen ta část, kde budou odstaveny soupravy

A na druhé straně bych to udělal přesně opačně, kvůli detekci bych na stejné polaritě nechal ty jednotlivé dlouhé koleje a přepínal bych ty výhybky a kříž. Je to vůbec reálné?

[chphoto]

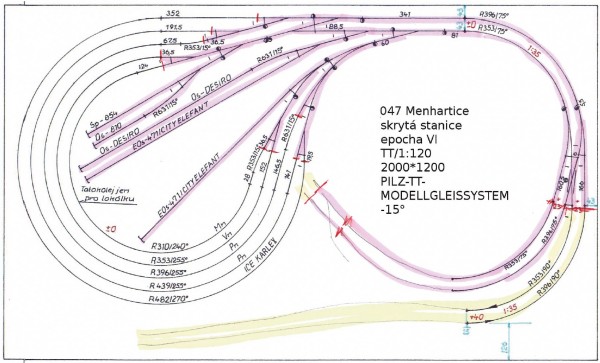

Růžově je vše ve stejné polaritě, ve skryťáku bíle změny polarity a na hlavní trati žlutě změny.

Nemám to někde logicky špatně? Poprosil bych zkušenější kolegy o zkouknutí.

[Ivan]

Ještě se zeptám, plánuješ provoz na dvojkolejce jen ve směru šipek, jak Milan navrhoval?

Nejsem žádný odborník na elektriku, ale nějaké řešení mne napadá. Jen to chci v klidu rozlreslit... možná to bude ve výsledku blbost

[HonzaM]

Ten modul yamorc jak jsi uvedl lze použít jen tak je to na tom obrázku, kdy vlak vjíždí a vyjíždí jedinou výhybkou, polarita ve smyčce závisí na poloze této výhybky. Vodiče do smyčky bych neznačil J a K, ale třeba A a B, podle aktuální polaritě bude J na A, v opačné polaritě bude J na B.

[chphoto]

Ještě se zeptám, plánuješ provoz na dvojkolejce jen ve směru šipek, jak Milan navrhoval?

Nejsem žádný odborník na elektriku, ale nějaké řešení mne napadá. Jen to chci v klidu rozlreslit... možná to bude ve výsledku blbost

Provoz jsem uvažoval z obou stran, ale pokud by bylo jednoduch řešení podle šipek, dalo by se s tím žít.

[chphoto]

Ten modul yamorc jak jsi uvedl lze použít jen tak je to na tom obrázku, kdy vlak vjíždí a vyjíždí jedinou výhybkou, polarita ve smyčce závisí na poloze této výhybky. Vodiče do smyčky bych neznačil J a K, ale třeba A a B, podle aktuální polaritě bude J na A, v opačné polaritě bude J na B.

Tak to je špatná zpráva, myslel jsem si, že bude umět přepínat polaritu i podle detekcí a ne jen podle polohy výhybky. No to by byla další komplikace.

[Ivan]

Ten modul yamorc jak jsi uvedl lze použít jen tak je to na tom obrázku, kdy vlak vjíždí a vyjíždí jedinou výhybkou, polarita ve smyčce závisí na poloze této výhybky. Vodiče do smyčky bych neznačil J a K, ale třeba A a B, podle aktuální polaritě bude J na A, v opačné polaritě bude J na B.

Honzo , jsi si jistý? Mne přijde, že to funguje na principu senzorů, kdy vyhodnotí vlak na zkoumaném úseku a pak přepne.
O poloze výhybky v manuálu nic není. Nemám však modul, jen usuzuji z manuálu.

http://www.yamorc.de/downloads/YD7432.en.pdf

[HonzaM]

Ten modul yamorc jak jsi uvedl lze použít jen tak je to na tom obrázku, kdy vlak vjíždí a vyjíždí jedinou výhybkou, polarita ve smyčce závisí na poloze této výhybky. Vodiče do smyčky bych neznačil J a K, ale třeba A a B, podle aktuální polaritě bude J na A, v opačné polaritě bude J na B.

Honzo , jsi si jistý? Mne přijde, že to funguje na principu senzorů, kdy vyhodnotí vlak na zkoumaném úseku a pak přepne.
O poloze výhybky v manuálu nic není. Nemám však modul, jen usuzuji z manuálu.

http://www.yamorc.de/downloads/YD7432.en.pdf

Máš pravdu, modul YaMoRC to dělá trochu jinak, využívá RailCom pro zjištění polarity ve smyčce v součinnosti s lokomotivním dekodérem, nicméně je jasné, že jestliže vlak do smyčky vjel pŕi poloze výhybky rovně, musí být tato výhybka před opuštěním smyčky v poloze do odbočky. Myslím.že ne všechny lokomotivní dekodéry jsou schopně tuhle funkci závislou na RailComu využít, ale možná se pletu.

[HonzaM]

Ten modul yamorc jak jsi uvedl lze použít jen tak je to na tom obrázku, kdy vlak vjíždí a vyjíždí jedinou výhybkou, polarita ve smyčce závisí na poloze této výhybky. Vodiče do smyčky bych neznačil J a K, ale třeba A a B, podle aktuální polaritě bude J na A, v opačné polaritě bude J na B.

Tak to je špatná zpráva, myslel jsem si, že bude umět přepínat polaritu i podle detekcí a ne jen podle polohy výhybky. No to by byla další komplikace.

Detekce modul samozřejmě má (tŕi), detekce na obou koncích smyčky a detekce středového úseku. Nestudoval jsem ten manuál nijak podrobně, nicméně před opuštěním smyčky musí být vjezdová výhybka v opačné poloze než při vjezdu. Jak je to řešeno nevím. V návodu k tomu žádný způsob nevidím.
