Kolejivo Z

[hank]

Tam šlo od staničení výhybky po námezník.

Nakreslené do Anyrailu mi to s kolejivem Märklin vychází 160 mm. Šířku průjezdného profilu pro Z počítám 20 mm podle normy NEM 102.

Edit: Uvedené platí pro vozidla, jejichž obrys má mít podle normy NEM 301 šířku max. 17 mm.

[ateen]

Tam šlo od staničení výhybky po námezník.

Nakreslené do Anyrailu mi to s kolejivem Märklin vychází 160 mm. Šířku průjezdného profilu pro Z počítám 20 mm podle normy NEM 102.

Edit: Uvedené platí pro vozidla, jejichž obrys má mít podle normy NEM 301 šířku max. 17 mm.

Ještě se, prosím, zeptám na osu kolejí. Kolik jsou od sebe osy kolejí ve vlakové stanici a na širé trati ve velikosti Z?

[hank]

Ještě se, prosím, zeptám na osu kolejí. Kolik jsou od sebe osy kolejí ve vlakové stanici a na širé trati ve velikosti Z?

Podle norem NEM nebo v geometrii kolejiva Marklin?

[ateen]

Ještě se, prosím, zeptám na osu kolejí. Kolik jsou od sebe osy kolejí ve vlakové stanici a na širé trati ve velikosti Z?

Podle norem NEM nebo v geometrii kolejiva Marklin?

Normu NEM jsem už našel. Je to číslo NEM 112 a tam je vzdálenost ve stanici 21 mm a na širé trati 19 mm.
Tady je odkaz, kdyby někdo chtěl a měl zájem na to mrknout.

https://www.morop.eu/images/NEM_registe ... e_2024.pdf

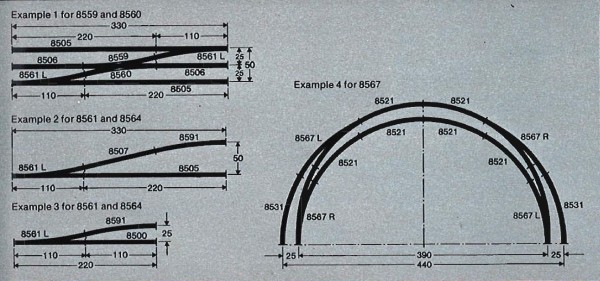

Ale prosím i v geometrii kolejiva Märklin.

[marian_r]

[ateen]

Díky moc
