Ahoj, nemáte někdo zkušenost, znalost...

v návodu píší o MicroSUSI konektoru a možnosti instalace zvukového modulu. Dost mne to zaujalo a nikde jsem se nedostal ani k příslušnému zvukovému modulu.

našel jsem jen "PI46193 N Zvukový modul PIKO SUSI "Hondekop"" , ale ten je na 1. pro N a 2. pro Hondekop stroj. ještě s německým hlášením.

ahoj, Tillig 04291 jsem studoval, modul SUSI je osazený v tendru (jsou myslim 3 verze podle roku).
Osadíš zvukovým dekodérem a pomocí SUSI ovládáš repro výstup v kotlu, který je nachystaný.

návod na SUSI najdeš zde: https://www.tillig.com/tender_2_2_t26.html

nu, SUSI konektor mám přesně jako na obrázku. pod stanovištěm. co jsem ale nenašel, je ten zvukovej dekoder pro 555.1xx

Abych se lépe vyjádřil. čekám, že v kotli je něco spešl. Je-li v kotli reprák a v tendru má být zvukový dekodér, pak to je jiná.

Podle všeho to ale vypadá, že je to slepá vývojová větev typu: "Tudy ne, přátelé".

kablíky na standardní reprák do kotle z klasickýho zvukovýho dcc dekodéru v tendru se mi strojovnou tahat nechtějí, neb to zase vyžaduje nějaký mikrokonektor - aby šel tendr odpojovat - a řezání do dílů... a na to asi zatím furt nemám kuráž.

SUSI není samostatný dekodér, ale pouze nástavba k dekodéru, která ovládá výstupy AUX4/6 a AUX3/5 aby si právě netahal drátky pro repro. u MicroSUSI konektoru jsou pájecí plošky.
Zvukový dekodér (třeba ZIMO) musíš koupit

Jestli do toho mohu mluvit, tak bych poznamenal, že to není moc přesná definice.

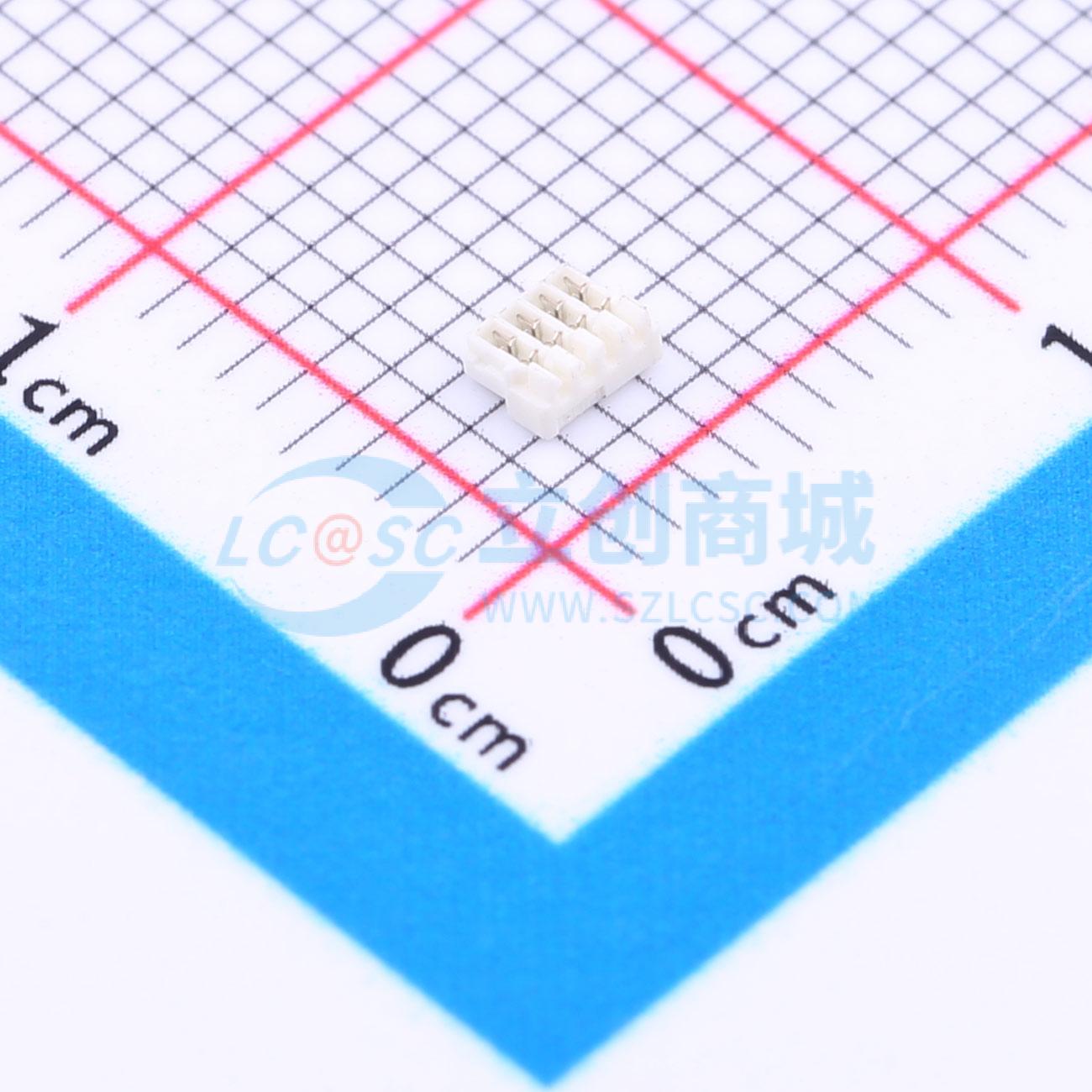

MicroSUSI v tomto případě vychází z německé definice RCN-600 kapitola 2.2, která říká, že se jedná o konektor "JST 04XSR-36S" (fotka třeba TADY).

O tom, jestli je, nebo není SUSI dekodér se nebudu hádat, já používám označení "decoder hat", ale asi ani tohle není přesné.

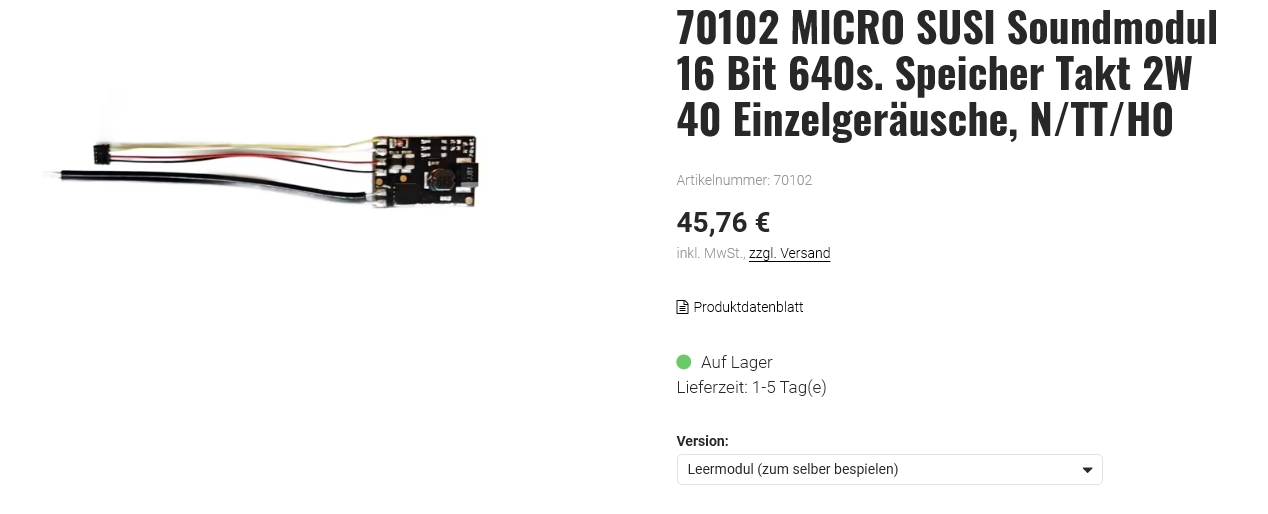

SUSI - zvuk třeba takto .... decoderwerk.com

Tohle už jsme tu kdysi řešili v TT komunitě, když jsem ji přinesl domů novou a kuchnul ji. Takže se podívej tam. To, co je v tendru je pouze funkční dekodér. Ten má různé výstupy na různé funkce a patici na lokomotivní dekodér Next18. Tillig propaguje SUSI proto, že spolupracuje s výrobcem Uhlenbrock, který má tento systém ozvučení jako Intelisound, což je zvukový modul. Konkrétně u tohoto modelu ovšem Tillig doporučuje dekodéry firmy Train-O-Matic z Kluže. Kdo chce opravdu kvalitní zvuk, použije dekodér ZIMO se zvukem od Jacka. Repro se připájí na AUX5 a AUX6. Mohlo by se vejít namísto závažíčka(pouze vlepené páskou) do tendru(je po něm rozměr 12x13x6mm) nebo protáhnout drátky do mašiny. Opruz je spojení tendru s mašinou. Je to malé, jemné ....já to spojuji s mašinou zafixovanou břichem nahoru.

Radek Strnad píše: Mohlo by se vejít namísto závažíčka(pouze vlepené páskou) do tendru(je po něm rozměr 12x13x6mm) nebo protáhnout drátky do mašiny.

Drátky netahat! pod kotlem jsou také AUX5 AUX6 pájecí nebo kontaktní plošky pro reproduktor.

nu,
než napsal Fulda, tak jsem si objednal "microSUSI" s nakrimpovanýma drátkama. Poté co napsal, tak jsem objednal i pytlík JST 04XSR-36S.

jakmile mi to dojde, udělám testovací montáž tendr sounddecoder - výstup zvuku na SUSI piny, spřáhlo mikrosusi připojenej reprák. Dám vědět.

H

HonzaV píše:nu,
než napsal Fulda, tak jsem si objednal "microSUSI" s nakrimpovanýma drátkama. Poté co napsal, tak jsem objednal i pytlík JST 04XSR-36S.

jakmile mi to dojde, udělám testovací montáž tendr sounddecoder - výstup zvuku na SUSI piny, spřáhlo mikrosusi připojenej reprák. Dám vědět.

H

A nebude v masine este jeden SUSI modul na svetelne vystupy? Aby si ho neodpalil. Model nepoznam, ale nejak by som ho tam ocakaval. A tiez SUSI vystupy su na N18 konektore dekoderu.

romino píše:A nebude v masine este jeden SUSI modul na svetelne vystupy? Aby si ho neodpalil. Model nepoznam, ale nejak by som ho tam ocakaval. A tiez SUSI vystupy su na N18 konektore dekoderu.

To nevadí, SUSI moduly mohou existovat až 3 paralelně. Jen je pro některé případy nastavit správnou adresu modulu. Zejména proto, aby se nepřekrývaly CV.

fulda píše:

romino píše:A nebude v masine este jeden SUSI modul na svetelne vystupy? Aby si ho neodpalil. Model nepoznam, ale nejak by som ho tam ocakaval. A tiez SUSI vystupy su na N18 konektore dekoderu.

To nevadí, SUSI moduly mohou existovat až 3 paralelně. Jen je pro některé případy nastavit správnou adresu modulu. Zejména proto, aby se nepřekrývaly CV.

Ospravedlnijem sa, ale az teraz som videl manual a to co som pisal asi neni tento pripad. Myslel som, ze tender je s masinou spojeny len 4 dratmi - SUSI. V masine ze jw potom konektor pre SUSI zvukovy modul a dalsi SUSI modul pre vystupy na svetla.
To co tam pozapajali mi moc elegantne nepripada.

Fefu píše:Drátky netahat! pod kotlem jsou také AUX5 AUX6 pájecí nebo kontaktní plošky pro reproduktor.

FEFU! jsi vítěz. Sic jsem tento příspěvek nejdříve minul, takže jsem se do stejného postupně dopracoval sám. Na spřáhle pod kotlem jsou AUX5,6, které jsou pro reprobox.

Kdybych tě pochopil hned na začátku, tak jsem si ušetřil spoustu slepých uliček.

celkové peripetie a řešení popsány zde: https://www.railnet.sk/view.php?cisloclanku=2026020001
