Motorové vozy řady 810/M152 z 3D tisku

Specializované fórum pouze pro příznivce velikosti TT (1:120).

Moderátoři: Michal Dalecký, Jarda H., radekkrupka

Zájem o 810

Stavebnice pro pojezd ALS
11
48%
Stavebnice pro pojezd Pleticha
2
9%
DPS pro osvětlení
10
43%

Celkem hlasů : 23

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod Čouda » sob 28 lis, 2020 4:44 am

Vykresy byvaji namalovane s chybami. A to i v kotovani. Na to pozor. Ale to je znama vec. Mereni v terenu se clovek nevyhne a nektere detaily je treba udelat podle citu. Vic nez absolutni presnost, je dulezity dobry dojem z modelu. Hodne Ti fandim ;-)
TT V. epocha // H0 IV. epocha.
Uživatelský avatar
Čouda

Příspěvky: 173
Registrován: sob 11 říj, 2008 8:59 am
Bydliště: Trutnov

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod PaTT » sob 28 lis, 2020 8:42 am

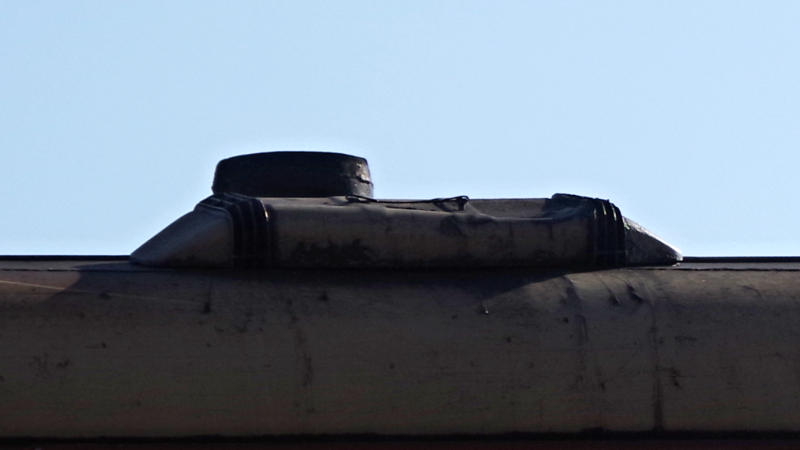

tady je střecha motoráku KŽC, foceno loni. snad ti to pomůže.
Obrázek
Obrázek
Obrázek
PaTT

Příspěvky: 8
Registrován: stř 07 bře, 2018 9:59 am

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod vojtas » sob 28 lis, 2020 10:38 am

Díky moc, tyhle fotky jsou přesně to co jsem hledal. Koukám, že tohle už je třetí varianta střechy. Vlnitá, ale s normálně umístěnými větrači původního provedení.
TT
Uživatelský avatar
vojtas

Příspěvky: 988
Registrován: ned 20 čer, 2010 10:32 am
Bydliště: Praha

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod PaTT » sob 28 lis, 2020 11:59 am

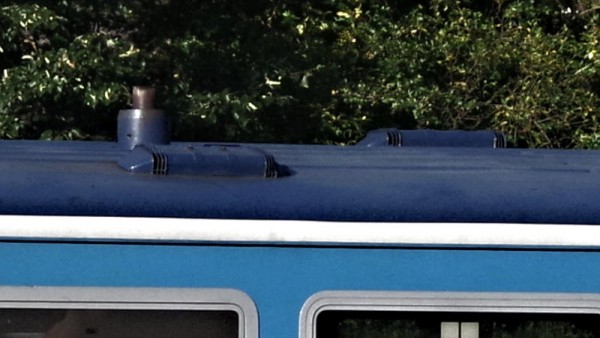

střecha 809 080 a 809 140 - jiná verze, hladká střecha nad čely. Foceno letos.
Obrázek
Obrázek
Obrázek
PaTT

Příspěvky: 8
Registrován: stř 07 bře, 2018 9:59 am

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod vojtas » sob 28 lis, 2020 12:02 pm

Hladkou střechu nad čely modeluju jako první, je to nejběžnější provedení (první tři? série) Mám za to, že až vozy od "šest set něco" mají vlnitý plech. Zajímavý jsou ty dva výstupky nad stanovištěm na straně bez antének na té druhé fotce. To jsem nikdy nezaregistroval na žádném voze, zajímalo by mě, co to je.
Naposledy upravil vojtas dne sob 28 lis, 2020 1:15 pm, celkově upraveno 1
TT
Uživatelský avatar
vojtas

Příspěvky: 988
Registrován: ned 20 čer, 2010 10:32 am
Bydliště: Praha

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod petr892 » sob 28 lis, 2020 1:08 pm

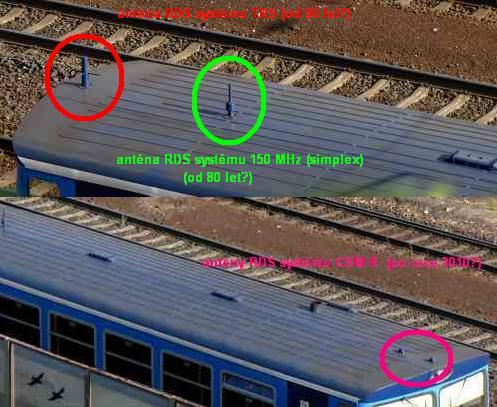

Ty výstupky na střeše jsou antény různých systému radiostanic. Už někdy od 80 let se objevovaly systémy VHF-150 MHz (simplex) používaný dodnes. Od 90 let (konkrétně vozidla na trati Plzeň - Cheb od května 1995) se doplnily systémem TRS (duplexní systém umožňující zastavení vlaku na dálku). Po roce 2010 dochází k doplňování systému GSM-R, který nahrazuje systém TRS. Vzhledem k přechodu vozidel na různé tratě, jsou vozidla většinou vybaveny všemi systémy.
petr892

Příspěvky: 6
Registrován: úte 28 kvě, 2013 6:42 pm

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod vojtas » sob 28 lis, 2020 1:15 pm

Myslel jsem ty GSM-R, těch jsem si nikdy nevšiml.
TT
Uživatelský avatar
vojtas

Příspěvky: 988
Registrován: ned 20 čer, 2010 10:32 am
Bydliště: Praha

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod Jan+Bjoern » sob 28 lis, 2020 4:34 pm

Vsimnete si, ze krome hladke/zebrovane strechy nad cely se obe verze lisi i hustotou zebrovani (poctem prolisu)
Jan+Bjoern

Příspěvky: 22
Registrován: stř 22 led, 2020 6:09 pm

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod vojtas » sob 28 lis, 2020 4:40 pm

To samozřejmě vím, ale děkuji za upozornění.
TT
Uživatelský avatar
vojtas

Příspěvky: 988
Registrován: ned 20 čer, 2010 10:32 am
Bydliště: Praha

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod vojtas » sob 28 lis, 2020 5:29 pm

Ještě se zeptám, ať mám co dělat, než se dostanu ke skutečnému motoráku. Není někde k dispozici výkres tvaru zásuvky pro přípojné vozy?

EDIT:
Po nějakých zkouškách obou řešení v ruce jsem se rozhodl, že bude v pluhu díra pro magnetickou šachtu Peho. Vzhledem k tomu, že pluh bude z leptu, usazený do otvorů v rámu, byl by to pro někoho deal breaker? Mechanické vlastnosti mi přijdou daleko lepší, s kinematikou v 010 může být vzdálenost mezi nárazníky velmi malá, s kyvným spřáhlem ze sergeje by musela chybět půlka spodní části pluhu. Navíc to umožňuje přezbrojení na fleischmann Profi, které sám plánuju.
TT
Uživatelský avatar
vojtas

Příspěvky: 988
Registrován: ned 20 čer, 2010 10:32 am
Bydliště: Praha

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod jafobe » sob 28 lis, 2020 8:26 pm

Co se výkresů týče, když občas vidím co mi přijde v práci jako předloha k tomu co mám dělat, tak se vúbec ničemu nedivím že sem tam něco nesedí... Takže někdy není od věci mít možnost si to přeměřit v reálu, i když i tam se může za dobu od vzniku stroje do dnešních dnů lecos změnit.
U modelu je někdy lepší dát na celkový vzhledový pocit než na dokonalé zmenšení, některé detaily se ve zmenšení dokáží "ztratit" a ně každou technologií jde vše udělat.
To že se modely jednotlivých výrobclů liší, je asi nejen o předloze kterou zpracují, ale i o technologii kterou model vyrábí, protože vše má scé limity, výlisek musi nejen z formy "vypadnout" ale u umožnit plastu rychle a všude vniknout, takže tomu musí být uzpůsobené detaily formy, kde vše musí být trochu kónické. U odlitku do silikonu to může být hranatější protože to jde "vyloupnout" ale forma nevydrží tolik. U leptů může být trochu problém s oblými plochami které se hůře tvarují (tady by to bylo hlavně čelo), a víc plastickými detaily které se musí dělat z více vrstrev.
U 3D tisku záleží na jeho technologii i na kvalitě samotné tiskárny, výstup z té domácí za řádově 10 tisíc nebude stejný jako z profi řádově za 100 tisíc.

vojtas píše:Hladkou střechu nad čely modeluju jako první, je to nejběžnější provedení (první tři? série) Mám za to, že až vozy od "šest set něco" mají vlnitý plech.

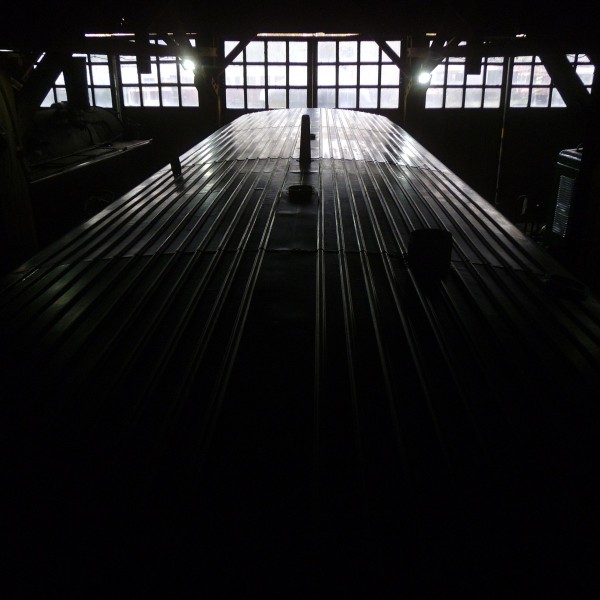

Nevím jestli byvh to nazýval vlnitám plechem, byť částešně to tak vypadá, ale není takový po celé ploše, směrem dolu k okapům a ke středům střechy je vždy kus rovný a celá plocha střecha je svařená z 8 plátů. Tato střecha je konkrétně z M152 0604 a i díky nasvícení je vidět líp sváry i místa kde jsou pod střechou jednotlivá žebra rámu (3 pod plochou plátu a pod svárem společné. Vědět to dřív když jsem tam byl na brigádách, mohl jsem nafotit víc nebo lecos odměřit. Zatím ale nevím kdy tam zase budu.
Přílohy
Uživatelský avatar
jafobe

Příspěvky: 394
Registrován: úte 12 dub, 2011 8:01 pm

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod vojtas » sob 28 lis, 2020 10:37 pm

@Jafobe:
Ty větrače na střeše jsou sundavací, nebo tam má 604 fakt jen takovéhle "komínky"? Že to není vlnitý plech vím, jen netuším, jak jinak ten materiál pojmenovat, když "prolisy" říkám tomu staršímu provedení. :D
TT
Uživatelský avatar
vojtas

Příspěvky: 988
Registrován: ned 20 čer, 2010 10:32 am
Bydliště: Praha

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod jafobe » ned 29 lis, 2020 8:10 am

Ano větrače jsou sundávací (teda alespoň jsme je měli sundané když se barvila střecha, já je ani nesundával, ani nedával zpátky, já jen barvil, takže jsem si nevšímal přidelání, ale komínek má obrubu na vnější stranu, takže nejspíš nějak přes ní to je chycené), je to jen plechový kryt "komínků" svařovaný z několika částí s žebrováním, Aby mohl proudit vzduch, a "komínek" proto aby nezatékalo větráním do interiéru.
Odbodné názvosloví nevím... ale když se tomu bude říkat stejně jen s rozdílem že jsou prolisy jinak daleko od sebe se asi nic nestane. :D

EDIT:
Takže co jsem koukal po fotkách, tak větrače jsou zvrchu chycené dvěma šrouby.


Uživatelský avatar
jafobe

Příspěvky: 394
Registrován: úte 12 dub, 2011 8:01 pm

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod vojtas » ned 06 pro, 2020 9:29 pm

Díky jafobe, který mi pomohl s oměřením předlohy, přidávám menší update v oblasti čela vozu. Od ALS už mám podklady pro pojezd, takže snad model čeká brzké dokončení.
Obrázek
TT
Uživatelský avatar
vojtas

Příspěvky: 988
Registrován: ned 20 čer, 2010 10:32 am
Bydliště: Praha

Re: Motorové vozy řady 810/M152 z 3D tisku

Příspěvekod vojtas » pon 07 pro, 2020 10:06 am

Dalo by se v tématu přidat anketu o potenciálním zájmu o modely, zda by se vyplatila výroba formy pro zasklení do vstřikovacího lisu?
TT
Uživatelský avatar
vojtas

Příspěvky: 988
Registrován: ned 20 čer, 2010 10:32 am
Bydliště: Praha
