Rennsteig

PříspěvekNapsal: úte 07 kvě, 2019 7:53 pm
od hank
Rennsteig je historický název středověké hřebenové cesty Durynským lesem, ale taky jméno vrcholové stanice na trati Ilmenau - Schleusingen, což je jedna ze tří tratí, které hřeben Durynského lesa překračují. Trať byla zbudována jako ozubnicová a předkládaný plánek stanice Rennsteig odpovídá stavu z let 1904 - 1913, tj. před výstavbou malodráhy do Frauenwaldu.



(Zdroj: Modell Eisenbahner 04/1983, str. 14.)

Extrémnější projev minimalismu při plánování dispozice žel. stanice si snad člověk ani neumí představit. Jeden angličan a dva přiměřeně dlouhé šturcy stačily pro křižování vlaků, protože vlaky s pruskými ozubnicovými tendrovkami T 26 byly do kopce sunuty, tudíž nebylo nutno objíždět.

Později byly doplněny další koleje, které ale patřily soukromé malodráze a objíždění lokomotiv KPEV ani nadále neumožňovaly. To bylo možné až od r. 1928, kdy byla ozubnice zrušena a na dráhu nasazeny lok. DR řady 94.5-10 s protitlakovou Riggenbachovou brzdou.

Re: Rennsteig

PříspěvekNapsal: čtv 16 kvě, 2019 9:13 am
od Morris Zapp
Jaký stav ten plánek znázorňuje? U rampy je tam nakreslená nepřipojená kolej - to je divné. Kresba nese rukopis Günthera Fromma - a ten, při vší úctě, často zkresloval (na jeho obranu předpokládám, že na požadavek státních orgánů, aby nebyla vyzrazována taková tajemství zásadní důležitosti, jako jsou topologie železničních stanic...).

Jinak velice pěkný model Rennsteigu mají němečtí kolegové v TT na modulech a příležitostně jej vozí i do Čech.

Re: Rennsteig

PříspěvekNapsal: čtv 16 kvě, 2019 9:21 am
od Radek Strnad
Když k plánku přiložím pravítko, tak to přesně vychází, jako by tam ta výhybka k rampě byla. Chyba tisku?

Re: Rennsteig

PříspěvekNapsal: čtv 16 kvě, 2019 9:35 am
od hank
Ano, omlouvám se, to je chyba tisku v časopisecké předloze naskenovaného obrázku. Výhybka k manipulační koleji tam samozřejmě patří... :(

Jak píšu v úvodním příspěvku, jde o stav platný do r. 1913, tj. do vybudování malodráhy Rennsteig - Frauenwald.

Re: Rennsteig

PříspěvekNapsal: stř 22 kvě, 2019 11:06 am
od hank

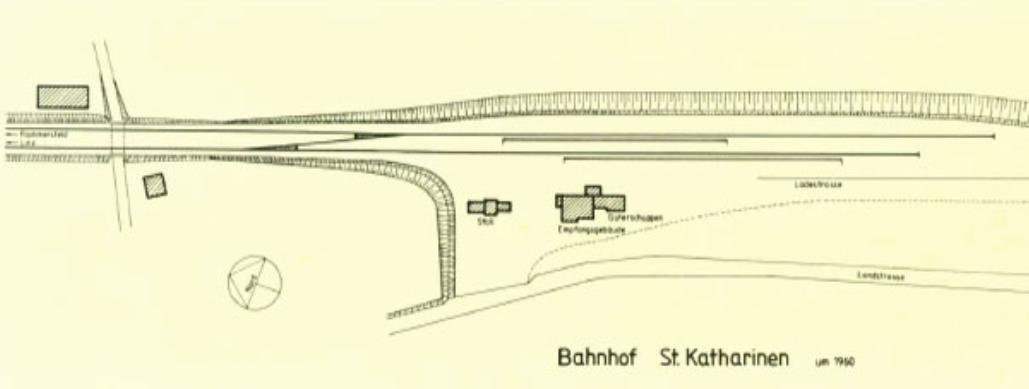

Mám tu ještě jeden lepší plánek Rennsteigu před r. 1913:



A musím říct, že soudě podle četnosti různých článků a zpráv o této stanici v různých žurnálech skutečně jde o kultovní místo německých šotoušů... (Podobně jako třeba saské úzkorozchodky, "Schiefe Ebene" čili slavná bavorská rampa na sklonu 25 ‰ v úseku Bamberg - Hof, některé ostrovní dráhy v Severním a Baltickém moři apod.)
