Točna

[igino]

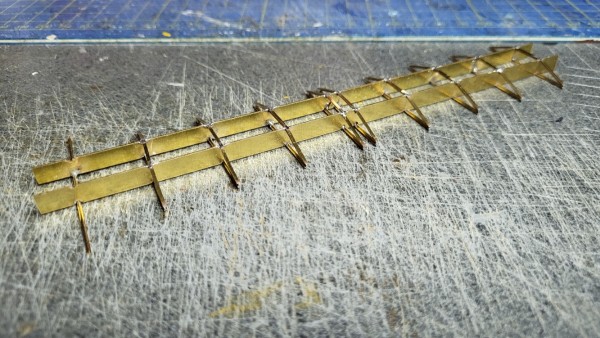

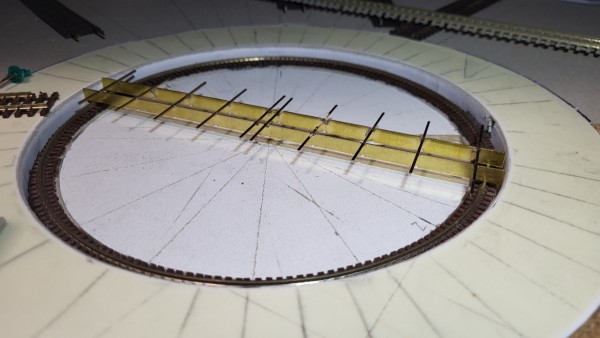

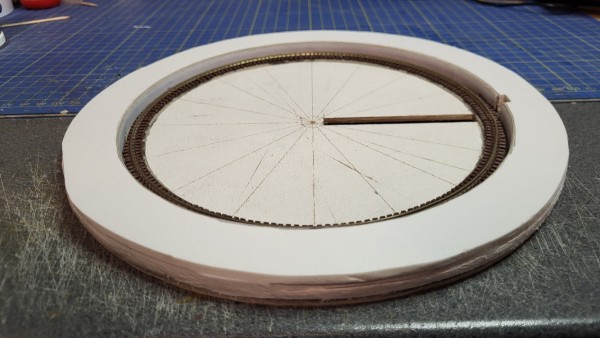

Výroba 22 m točne v TT veľkosti samodomo.

[752.001-8]

Vážení kolegové, s ohledem na dlouhodobou nedostupnost TT točny od Malé Železnice a informaci, že tento stav nadále zřejmě potrvá, řeším, zda bych vystačil s TT točnou od Roco. Potřebuji se vejít s lokomotivou 555.1 https://www.itvlaky.cz/tt-parni/04291/ Preferuji tovární výrobek.
Na jednu stranu podle délky přes nárazníky by se lokomotiva neměla vejít (191 mm lokomotiva, 183 mm most točny), ale na Youtube jsem našel několik videí, že podle všeho podobně dlouhé lokomotivy se vejdou. Bohužel nemám svůj model aktuálně k dispozici, abych si změřil vzdálenost krajních dvojkolí. Máte prosím zkušenost?
A jaká je zkušenost s točnou Roco (popř. dříve Fleischman) - zejména s novou verzi zavedenou od září 2024.
Děkuji.

[ohruska]

Zkusil jsem si to změřit na obrázku - 191mm přes nárazníky, 160mm na osu prvního a posledního kola.
Ota

[hank]

Pro otočení lokomotivy stačí, když je rozvor kratší než most točny. Celkový rozvor lok. 555.1 vč. tendru 926.1 (s jinými u ČSD snad ani nejezdily) byl 18 890 mm, což v měřítku odpovídá 157,4 mm. Pokud výrobce rozměry dodržel, měla by se na most v pohodě vejít.

[752.001-8]

Pánové, velice děkuji za rychlou odpověď.
Přidá-li ještě někdo praktickou zkušenost, budu rád - i se samotnou točnou, resp. její verzí 2024
Ale vypadá to, že točna od Roca bude pro 555.1 postačovat a budu moc tedy v duchu bonmotu kolegy Pinty, čest jeho památce, konečně být, protože ""Kdo nemá točnu, jako by ani nebyl."
Ať se modelaření daří!

[Michal Šuhajda]

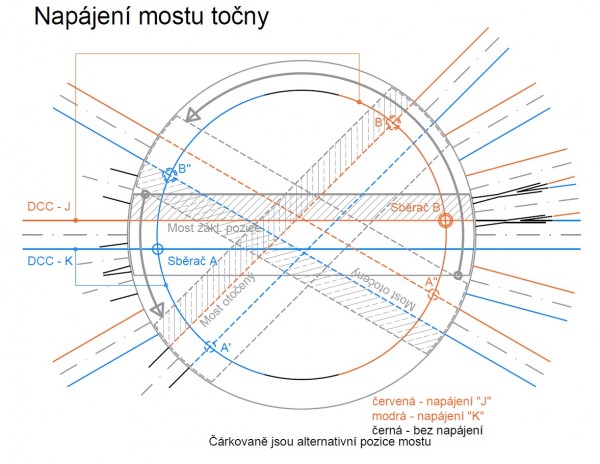

Ahoj, stavím točnu od základu. Aktuálně jsem ve stavu provozních zkoušek napájení. Vzhledem k uspořádání kolejí v depu jsem mohl použít velmi jednoduchý systém napájení kolejí na mostu točny. Přikládám schéma.
S krátkým výpadkem napájení při otáčení (na izolovaném úseku) jsem smířený. Sice přemýšlím a o doplnění nějakého zásobníku energie, který by výpadek pokryl, ale obávám se, že se svými elektro znalostmi nic nevydumám. Samozřejmě u lokomotiv s vlastním zásobníkem to potřeba nebude, ale nemám ho všude.
Předpokládám, že běžný kondenzátor rozhodí DCC signál a do žádných větších složitostí se pouštět nebudu. Ale pokud byste někdo věděl o vhodném řešení, rád si nechám poradit.

[fulda]

Já mám stejný systém. Jen mezeru mám mnohem menší. Stačí mezera o něco větší, než je velikost sběrače.
Vzhledem k tomu, že lokomotiva na točně při otáčení stojí, tak má celkem dost proudu. V zásadě jde jen o zvukové lokotky, aby ti nepřeskakoval zvuk. Lokotky bez zvuku sice pobliknou, ale toho si nikdo nevšimne.

[Michal Šuhajda]

Ahoj, děkuji za pozitivní informaci. Ten izolovaný úsek mám taky o dost menší. Ve schématu je schválně zvětšený. Takže to nechám být.

[Zdenek Valter]

Ahoj, stavím točnu od základu. Aktuálně jsem ve stavu provozních zkoušek napájení. Vzhledem k uspořádání kolejí v depu jsem mohl použít velmi jednoduchý systém napájení kolejí na mostu točny. Přikládám schéma.
S krátkým výpadkem napájení při otáčení (na izolovaném úseku) jsem smířený. Sice přemýšlím a o doplnění nějakého zásobníku energie, který by výpadek pokryl, ale obávám se, že se svými elektro znalostmi nic nevydumám. Samozřejmě u lokomotiv s vlastním zásobníkem to potřeba nebude, ale nemám ho všude.
Předpokládám, že běžný kondenzátor rozhodí DCC signál a do žádných větších složitostí se pouštět nebudu. Ale pokud byste někdo věděl o vhodném řešení, rád si nechám poradit.

Při takovémto napájení mostu - přepokládám z jedné kolejnice dělěné podle úseků natočení - mne napadá jedině rozdělit kolejnici na 6 úseků. Na točně mít na jedné straně třeba clonku nebo magnet a detekovat průjezd středem každého úseku přepbnot sousední na stejnou polaritu.
Clonka či magnet by detekovali i půjezd dělení kruhu aby došlo k přepolování polarity pomocí relé.

[BohousP]

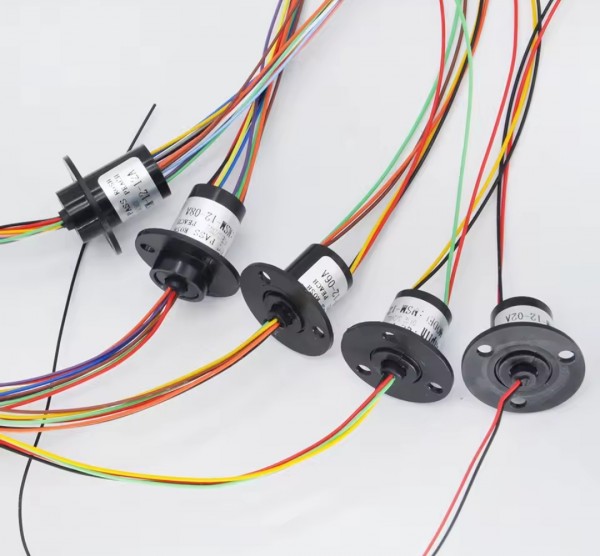

Na AliExpressu jsou v akci kluzné kontakty vhodné pro točny. Dva až 18 kontaktů (např. pro osvětlení, návěstidla a pod.)

https://a.aliexpress.com/_EyEsnCW

[rchlumecky]

Na AliExpressu jsou v akci kluzné kontakty vhodné pro točny. Dva až 18 kontaktů (např. pro osvětlení, návěstidla a pod.)

https://a.aliexpress.com/_EyEsnCW

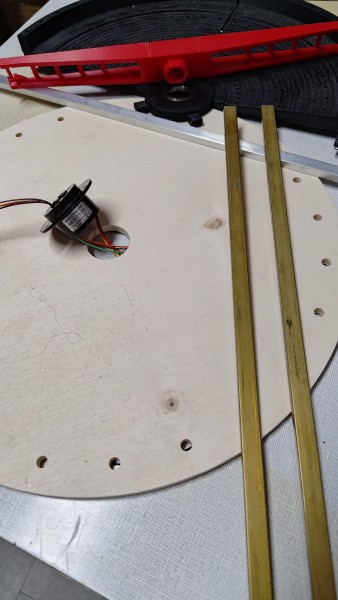

ano - také jsem zakoupil pro točnu - vypadá to použitelně i místo klasického ložiska
chci mít pohon pomocí krokového motoru v mostovce, tak potředuju DCC, Loconet a 12V do mostovky k dekodéru.

[Zdenek Valter]

Na AliExpressu jsou v akci kluzné kontakty vhodné pro točny. Dva až 18 kontaktů (např. pro osvětlení, návěstidla a pod.)

https://a.aliexpress.com/_EyEsnCW

ano - také jsem zakoupil pro točnu - vypadá to použitelně i místo klasického ložiska
chci mít pohon pomocí krokového motoru v mostovce, tak potředuju DCC, Loconet a 12V do mostovky k dekodéru.

Podle mne máš průchozí variantu - ta je lepší protože právě rotační kontakt není vhodný použít jako nosné ložisko.

[Zdenek Valter]

Ahoj, stavím točnu od základu. Aktuálně jsem ve stavu provozních zkoušek napájení. Vzhledem k uspořádání kolejí v depu jsem mohl použít velmi jednoduchý systém napájení kolejí na mostu točny. Přikládám schéma.
S krátkým výpadkem napájení při otáčení (na izolovaném úseku) jsem smířený. Sice přemýšlím a o doplnění nějakého zásobníku energie, který by výpadek pokryl, ale obávám se, že se svými elektro znalostmi nic nevydumám. Samozřejmě u lokomotiv s vlastním zásobníkem to potřeba nebude, ale nemám ho všude.
Předpokládám, že běžný kondenzátor rozhodí DCC signál a do žádných větších složitostí se pouštět nebudu. Ale pokud byste někdo věděl o vhodném řešení, rád si nechám poradit.

Při takovémto napájení mostu - přepokládám z jedné kolejnice dělěné podle úseků natočení - mne napadá jedině rozdělit kolejnici na 6 úseků. Na točně mít na jedné straně třeba clonku nebo magnet a detekovat průjezd středem každého úseku přepbnot sousední na stejnou polaritu.
Clonka či magnet by detekovali i půjezd dělení kruhu aby došlo k přepolování polarity pomocí relé.

Tak možná takhle by to šlo:

[BohousP]

Probíralo se tu kde co, ale nikde jsem neviděl, jakou rychlostí se "běžná" točna otáčí. Tedy kolik otáček za min. Nebo naopak, doba jedné otáčky. Je mi jasné, že to může být různé a asi by se to dalo změřit z videa ...

[fulda]

Rychlostí pomalu jdoucího Hujera:
https://www.youtube.com/watch?v=LRbKc05xS88
