Dotaz na správné umístění odjezdových návěstidel

Fórum pro stavbu, přestavbu a provoz modelového kolejiště.

Moderátoři: Abe Simpson, milan ferdián, Michal Dalecký, Jarda H.

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod BohousP » čtv 05 bře, 2015 5:37 pm

Libor píše:Děkuji za vyčerpávající odpovědi. Návěstidla bych chtěl mít ESP, nevím ale, jak se mi to podaří. Uvažoval jsem o úpravě z kusů nakoupených na "navestidla.cz", upravit tvar by asi nějak šel, ale nevím co s opačným pořadím světel. Do toho třísvětelného Z-Č-Z se asi pouštět nebudu. Ještě jednou díky za pomoc.

Zkus napsat J. Němečkovi (Navestidla.cz), v minulosti byl ochotný vyrobit i nestandardní návěstidla (co se týče pořadí a barev). Ale to jsou novější typy, ne III. epocha.
TT, DCC, NanoX-2017, TC8, ... http://masinky.info
Uživatelský avatar
BohousP

Příspěvky: 2283
Registrován: stř 12 kvě, 2010 9:17 am
Bydliště: Praha - Malešice

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod Libor » pát 06 bře, 2015 12:51 pm

no právě, ta třetí epocha ... asi zůstanu u úpravy stavebnice z Peček.
Libor

Příspěvky: 89
Registrován: sob 19 led, 2008 8:40 am

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod Libor » pon 09 bře, 2015 4:55 am

nemá se říkat hop, dokud se přeskakuje(nebo jak se to říká) ... jeden si to tak pěkně naplánuje a potom zjistí, že stavebnice v TT se nevyrábí, jen v HO.
Libor

Příspěvky: 89
Registrován: sob 19 led, 2008 8:40 am

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod Barbucha » pon 09 bře, 2015 8:26 am

Kdybych neměl asi 40 návěstidel z dřívějška, tak bych ve III. epoše dělal mechaniky (nedělám ČSD). Kromě hlavních tratí těch světel zas tolik vidět nebylo. Navíc vzhledově je to někde jinde :-).
DR, H0, epocha III c, v neplánované pauze.
Uživatelský avatar
Barbucha

Příspěvky: 2266
Registrován: pát 06 čer, 2008 7:20 am
Bydliště: Brno

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod Petr Zatrepalek » pon 09 bře, 2015 6:03 pm

Mimochodem, dělá vůbec nějaká firma čsd mechanickou předvěst v HO?
ČSD 1970-1988 v HO, jinak kitařina (éra, tanky), zakázková patinace a stavba modelů
Uživatelský avatar
Petr Zatrepalek

Příspěvky: 2638
Registrován: pát 07 zář, 2007 11:20 pm
Bydliště: Sázava - Černé Budy

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod Barbucha » pon 09 bře, 2015 6:41 pm

http://obchod.elsikor.sk/product_info.php?cPath=37_36_50_276&products_id=14895&osCsid=1b1eb204e14cad9be91037b6585f38aa
Jinak by člověk musel strpět světýlka mimo osu a trochu si zvětšit tu bílou tabuli :-).
DR, H0, epocha III c, v neplánované pauze.
Uživatelský avatar
Barbucha

Příspěvky: 2266
Registrován: pát 06 čer, 2008 7:20 am
Bydliště: Brno

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod Libor » pát 25 zář, 2015 4:13 am

Pánové, ještě se po čase vracím k odjezdovému a vjezdovému návěstidlu v malé stanici dle obrázku zde : http://larchiv.rajce.idnes.cz/P03_ONVN/#WP_20150925_002.jpgs jednoduchým provozem (jiná návěstidla tam nejsou).
Rád bych si, s Vaší pomocí, potvrdil následující :
1.předpokládám, že když vlak opouští stanici směrem doleva, odjezdové návěstidlo ON bude na "volno" a to platí pro odjezd z úseku 2 a stejně tak pro odjezd z úseku 3
2. pokud vlak provádí posun z úseku 3 na úsek 4 a naopak z úseku 4 na úsek 3, zůstává odjezdové návěstidlo ON na "stůj" (stejně tak i vjezdové VN zůstává na "stůj")
3. pokud se provádí posun z úseku 2 na úsek 1 a potom zpět z úseku 1 na úsek 3, opět zůstává odjezdové návěstidlo ON na "stůj" a stejně tak i vjezdové návěstidlo VN na "stůj".
Prosím zdejší znalce této problematiky o krátké potvrzení, zda je to tak správně, případně o opravné komentáře. S díky za Vaši ochotu.
Libor

Příspěvky: 89
Registrován: sob 19 led, 2008 8:40 am

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod hank » pát 25 zář, 2015 6:13 am

Libor: Na všechny tři otázky je odpověď ano.

Kdybys měl nějaké zabezpečení proti koliznímu postavení výměn, mohl by v případě posunu ad 2. současně vjíždět/odjíždět vlak. Pak by bylo VN/ON na volno (nebo VN na přivolávačku), ale osazení návěstidly by zřejmě bylo jiné (dvouramenná VN případně s přivolávačkou, ON u každém dopravní koleje, návěstidla pro posun apod.). Takhle to vypadá, že žádné zabezpečení nemáš a postavení návěstidel je nezávislé na postavení výměn, takže platí, cos napsal.

A nezapomeň dát před každé zhlaví rychlostník 40 z vjezdové strany a před každé VN příslušný předvěstník
... i my dědci ještě můžeme být všelijak užiteční...
Es ist viel später als du denkst.
hank

Příspěvky: 3320
Registrován: stř 24 čer, 2009 4:43 pm

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod Libor » pát 25 zář, 2015 8:11 am

ano, díky moc za odpověď i za doplňující informace.
Libor

Příspěvky: 89
Registrován: sob 19 led, 2008 8:40 am

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod Trixt » pát 26 črc, 2019 10:50 pm

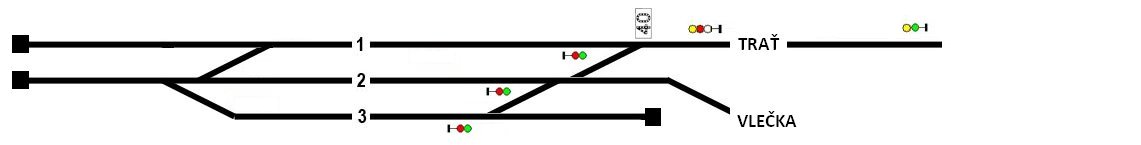

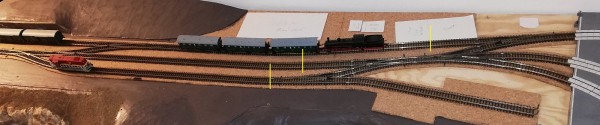

Ahoj všem, využiji tohoto tématu k malému dotazu. Jde mi o pozici odjezdových návěstidel. Přikládám schéma stanice a pak obrázek jak by to vypadalo na skutečném modelu. Je to tak možné nebo bych je měl nějak posunout?


TT, panel 2520x1010 mm, epocha V, centrála DR5000, sběrnice LocoNet, sw RocRail
Trixt

Příspěvky: 718
Registrován: stř 13 čer, 2018 9:44 pm

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod hank » sob 27 črc, 2019 6:17 am

K tomu chybí dost informací:
- epocha a kategorie tratě, frekvence dopravy
- které koleje jsou dopravní
- jaký druh traťového a staničního ZZ modeluješ

Ten rychlostník 40 (btw, měl by být ještě před vjezdovým návěstidlem) a uspořádání barev na vjezdu mi říká, že návěstidla jsou nezávislá na postavení výměn, pak by ale asi nebyla ve stanici návěstidla u všech kolejí... V takové stanici by nejspíš odjezdová návěstidla nebyla vůbec nebo by tam bylo jedno skupinové a jeho uspořádání by záleželo na tom, na co se ptám nahoře.

A třetí kolej by správně měla být označená jako 4...
... i my dědci ještě můžeme být všelijak užiteční...
Es ist viel später als du denkst.
hank

Příspěvky: 3320
Registrován: stř 24 čer, 2009 4:43 pm

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod Trixt » sob 27 črc, 2019 6:38 am

Ahoj Hanku, nešel jsem konzultovat jaká návěstidla. To jsme již probírali v tématu Kolejiště TT 252 x 101 výška 32 a toto byl výsledek. Asi bych to nepřehodnocoval abych nemusel kupovat nová návěstidla. ;) Jinak pro info epocha je V. Ve stanici je omezená rychlost na 40 km/hod, proto není u odjezdových návěstidel nutno signalizovat výjezd odbočkou. Všechny tři koleje se staly po rekonstrukci nádraží dopravními. Posun se řídí jiným způsobem. V dotazu mi šlo o to, zda pozice návěstidla, co se týká vzdálenosti od výhybky je v pořádku nebo by měla být raději dále od výhybky. Jde mi o to, co se mi vleze do nádraží. :)
TT, panel 2520x1010 mm, epocha V, centrála DR5000, sběrnice LocoNet, sw RocRail
Trixt

Příspěvky: 718
Registrován: stř 13 čer, 2018 9:44 pm

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod JanoH0e » sob 27 črc, 2019 7:01 am

Najprv si zisti, kde budeš mať námedzníky. Potom môžeš dať za ne návestidla. Ak to bude vyhovovať. Alebo pred ne. Podľa toho, ako ti vyjde profil vozidiel.
JanoH0e

Příspěvky: 1181
Registrován: ned 31 srp, 2008 10:25 pm
Bydliště: Michalovce

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod milan ferdián » sob 27 črc, 2019 7:15 am

Rozhodujícím faktorem ve stanici jsou námezníky.Ty se umísťují mezi kolejemi v místech kde se koleje sbíhají.Vzdálenost je daná 3750 mm/TT - 31,25 mm/vzdálenost námezníku od začátku výhybky TT je 31,25:sin15°+ 83 mm (46,5mm).Od toho se vyvíjí umístění návěstidel a to je 3000 mm/TT - 25 mm.
Polopaticky:
- nejdříve usadím nanečisto námezníky a vyzkouším bezkolizní průjezd všech lokomotiv a vagónů co mám k dispozici pro domácí kolejiště.Vždy se ale začíná těmi nejdelšími. -
- po testování průjezdu skrze námezníky je usadím -
- zkusmo opět postavím návěstidla nebo náhražka vzdálená 25 mm od námezníku nebo od začátku výhybky (viz kolej 4) -
- opět provedu testování průjezdu vozidel okolo návěstidel -
- když proběhnou úspěšně testovací zkoušky,námezníky i návěstidla trvale usadím ve stanici -

Milan
Uživatelský avatar
milan ferdián

Příspěvky: 10677
Registrován: ned 30 pro, 2007 5:48 pm

Re: Dotaz na správné umístění odjezdových návěstidel

Příspěvekod hank » sob 27 črc, 2019 8:15 am

Trixt píše:To jsme již probírali...


Aha, já samozřejmě nestíhám číst všechno... :oops: Jako bych nic neřekl.
... i my dědci ještě můžeme být všelijak užiteční...
Es ist viel später als du denkst.
hank

Příspěvky: 3320
Registrován: stř 24 čer, 2009 4:43 pm
