Příspěvekod chameleon » pon 20 dub, 2020 7:42 pm

Ahoj kluci, co je nového? :)

...no jo, já vím, chvíli jsem se tu vůbec neukázal...přesněji 5 let, no, ale jsem zpět a samozřejmě s novou Nadějí :wink:

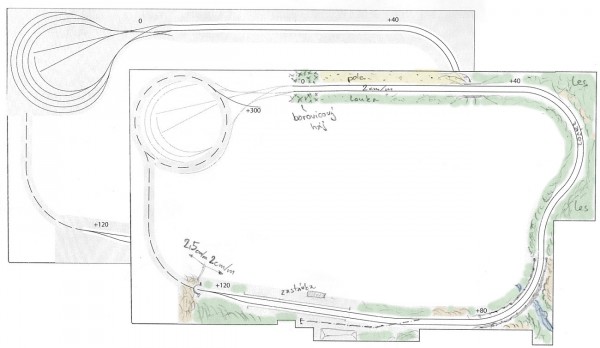

Kde začít...abych se vám připomněl...někdy kolem roku 2009 jsem si vymyslel kolejiště "Segmentovku/Nudli" s úvraťovým stoupáním, vlákno zde, které pak Milan Ferdián překreslil a zásadně s ním vylepšil svojí první knihu :mrgreen: Ale pojmenoval ho Naděje, čímž osud kolejiště trochu zkomplikoval a nemohl jsem se ho jen tak zbavit, jako mých starších projektů...

Kolem roku 2012 během úspěšné a radostné stavby jsem dostal nápad na malou obměnu - maximálního využití neobsazeného pokojíku v malém bytě. Zatím jen s roční dcerou. A vznikla Nová Naděje
Dále už si to určitě musíte pamatovat:
2013 doba dřevěná, doba DCC, první projetí vlakem
2014 tvorba krajiny na půlce nádraží, spousta konzultací s vámi, narození syna
2015 malý byt + velké vláčky = pa pa vláčky
2017, 2018 práce práce práce rodina práce práce rodina práce...
2019 stěhování do většího bytu a nedodělaného (=šance na vyčlenění mého prostoru...)
2019, 2020 příčkou jsem odřízl kus obýváku a vznikl mi prostor na dílničku s vláčky :wink:

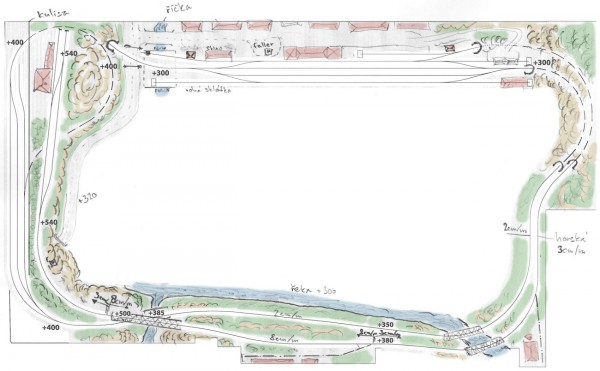

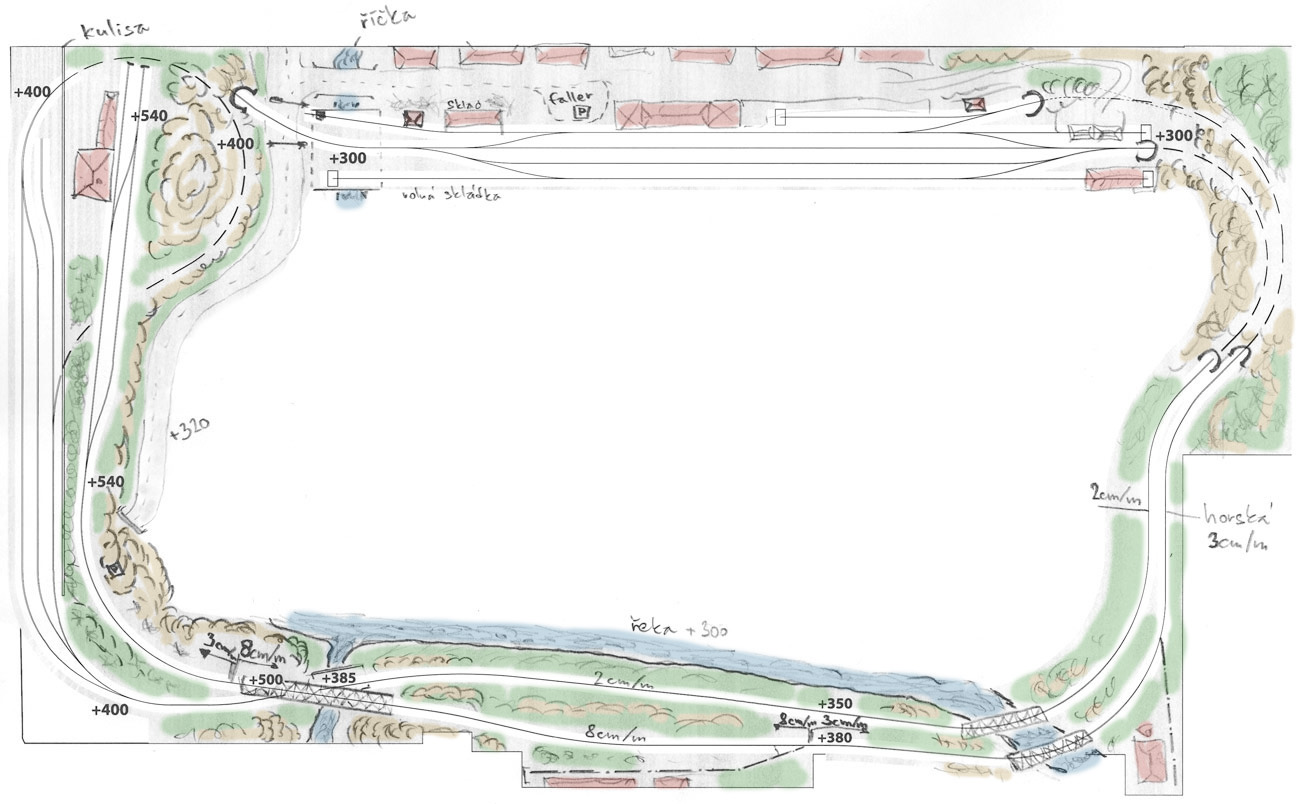

Ale! Potřebuji co nejvíce šetřit místem, takže povedu kolejiště podél stěn, a tedy do třetice musím měnit dispozice plánku. Ruším SN se smyčkou, a vyrobím skryťák s točnou. A vracím se k oblíbenému vedení trati v SN přes úvrať. Na druhou stranu se mi vlak bude vracet s vagóny ve správném pořadí 8) Trošku budu mít málo místa na krajinku pod oknem, ale vynahradím si to - poženu zde krajinu do hloubky. Vlastně trať bude od nádraží do SN mírně klesat.

Tak se těším jak to tu zas budu s vámi probírat :wink:
Přílohy
Naposledy upravil chameleon dne pon 11 kvě, 2020 10:48 am, celkově upraveno 1
Uživatelský avatar
chameleon

Příspěvky: 855
Registrován: sob 31 kvě, 2008 2:02 pm

Re: nová Nová Naděje -> TT segmenty 360x200

Příspěvekod juroH0 » úte 21 dub, 2020 7:32 am

Nádej umiera posledná, vitaj späť :) kedysi som pozeral na posledný projekt a bol som zvedavý, ako to asi pokračuje, tak už viem. Pekne využité pôvodné segmenty, jednoducho dotvorený zvyšok a SN. Za mňa dobré, páči sa mi koľajisko umiestnené okolo stien. Možno by som ešte pouvažoval nad pridaním mostu cez dvere, ktorý by bol ,,vyndávací a zastamdací'' a vytvoril krúžiacu spojku. Keď sa nebude chcieť jazdiť podľa gvd, len si pustiť vlak, dať si pivo a len sa kochať.
Veľa zdaru pri stavbe :)
H0(e), DCC, epocha II-III
7", 1:4
Uživatelský avatar
juroH0

Příspěvky: 868
Registrován: stř 11 dub, 2007 12:59 pm
Bydliště: Slovensko

Re: nová Nová Naděje -> TT segmenty 360x200

Příspěvekod chameleon » úte 21 dub, 2020 10:08 am

Ahoj Juro, díky :)

S tím propojovacím dílem.. Já, když jsem se nad touto variantou někdy před týdnem zamyslel, tak jsem si hned dal pohlavek, že kroužit nebudu a zavrhl to.

Ale máš pravdu, i když děti mají svoje vlaky (lego atp), tak přesto je ty moje vlaky hrozně lákají. A kroužení uvítají, společně s testováním maximálky na rovinkách i v obloucích :twisted:

Zkusím to zakomponovat.
Přílohy
Uživatelský avatar
chameleon

Příspěvky: 855
Registrován: sob 31 kvě, 2008 2:02 pm

Re: nová Nová Naděje -> TT segmenty 360x200

Příspěvekod juroH0 » úte 21 dub, 2020 11:11 am

Nemal by byť problém na vrchnej koľaji SN, pred točňu vložiť pravú výhybku a točňu obísť. Tak isto z výťažnej koľaje vpravo odbočiť výhybkou na most. Uvidíš :D
Sám sa snažím naplánovať svoje koľajisko tak, aby boli buď obe konce vo forme vratnej slučky alebo tam vtesnať nejakú ,,krúžiacu spojku'' práve preto, aby to koľajisko umožňovalo režim krúženia bez zásahu obsluhy.
V akej výške máš máš temeno koľaje ?
H0(e), DCC, epocha II-III
7", 1:4
Uživatelský avatar
juroH0

Příspěvky: 868
Registrován: stř 11 dub, 2007 12:59 pm
Bydliště: Slovensko

Re: nová Nová Naděje -> TT segmenty 360x200

Příspěvekod Ivan » úte 21 dub, 2020 11:22 am

Vítej zpět, pěkná dílna, závidím :wink: (ale jen malinko :roll:).
Ten most bych taky zvážil, přesně jak píše Juro... Přijít hotový z práce, dát si pivko a jen čučet doblba...

Drobnost k plánku, trochu bych zvětšil poloměr pravého oblouku po výjezdu z levého zhlaví, vedl bych to obdobně jako je paralelní kusá, ale možná to máš jen nahrubo :wink:
Držím palce ať naděje dospěje do zdárného konce, pomocníka už máš dobře docela velkého :wink:
TTmini Jizerka III/IV ep. (1.3m2, DCC Lenz) ... hlavně že mne to baví!
Uživatelský avatar
Ivan

Příspěvky: 383
Registrován: ned 06 říj, 2013 8:06 am

Re: nová Nová Naděje -> TT segmenty 360x200

Příspěvekod chameleon » úte 21 dub, 2020 12:08 pm

juroH0 píše:V akej výške máš máš temeno koľaje ?

ty jo, nejsem si jist, večer změřím :) Já to nastavoval tak, abych mohl pod moduly pracovat na stole, pro jízdu děti zatím potřebují stoličku, já barovou židličku :wink:

Ivan píše:Drobnost k plánku, trochu bych zvětšil poloměr pravého oblouku po výjezdu z levého zhlaví, vedl bych to obdobně jako je paralelní kusá, ale možná to máš jen nahrubo :wink:

Díky moc Ivane za podporu. Plánek je ve stádiu studie proveditelnosti :wink: Mám rád flexi koleje, který pomáhají udělat pěkný oblouk. Ale začnu teď jednoduchými segmenty vpravo od nádraží.

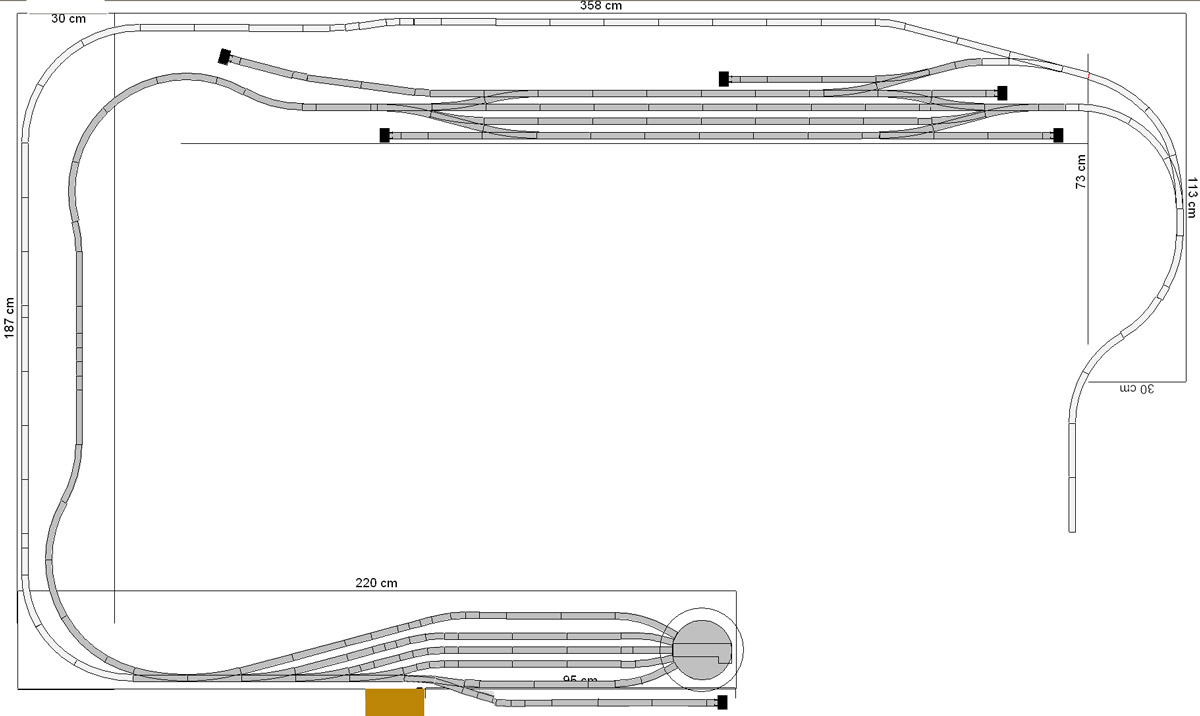

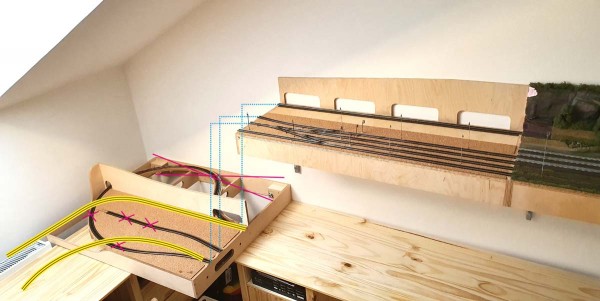

Pak hned modifikace starého modulu - viz obrázek:


No, nejvíc mě teď trápí, jak se poprat s vedením trati a krajinou pod oknem. Tam je málo místa na výšku. Navíc to je největší díl jízdy vlaku ve volné krajině, což musí být reprezentativní a velkolepá část :wink:

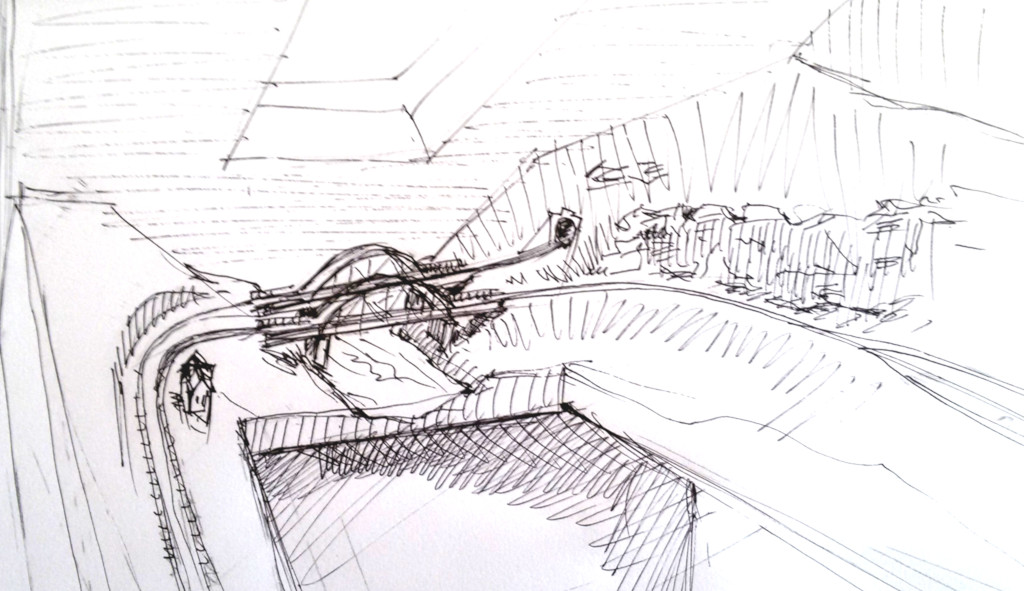

Jedna z verzí je i velký kamenný most, kdy uvnitř tělesa mostu by vedla skrytá trať...ale zase bych se nevyhnul prudkým stoupáním na skryté trati..
